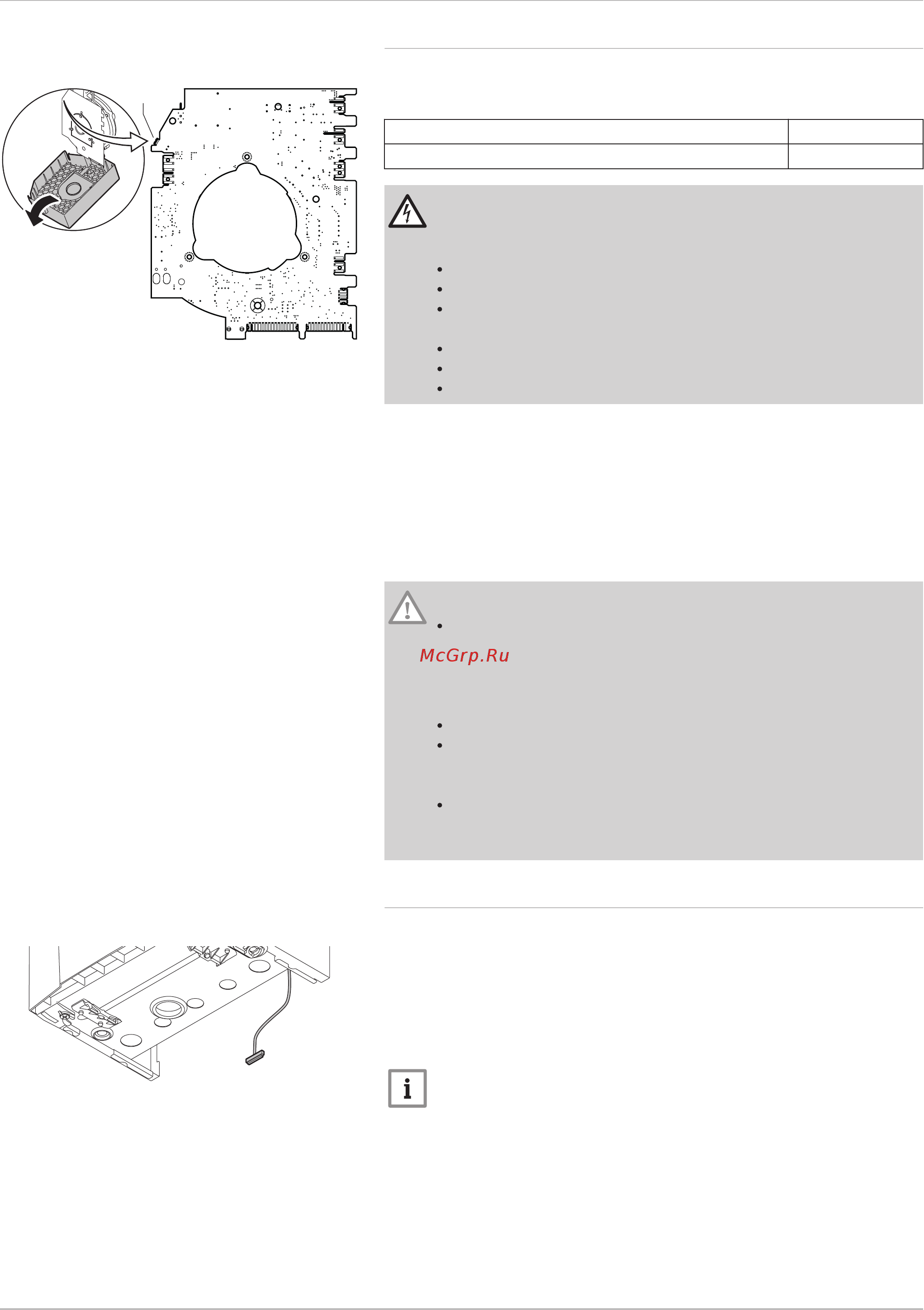

5.6 Электрические подключения
5.6.1 Блок управления
Необходимые параметры электропитания панели управления
приведены в таблице.
Сетевое напряжение 230 В~ /50 Гц
Номинал основного предохранителя F1 (230 В~) 1,6 АТ
Риск поражения электрическим током
Следующие компоненты котла рассчитаны на напряжение 230
В.
(Электрическое подключение) циркуляционный насос
(Электрическое подключение) вентилятор
(Электрическое подключение) блок газового клапана 230
RAC
(Электрическое подключение) трехходовой клапан
Большинство элементов панели управления
(Соединение) кабеля питания
Котел оснащается трехпроводным сетевым штекером (длина кабеля
1,5 м) и может подключаться к источнику питания 230 В переменного
тока/50 Гц с системой «фаза/нейтраль/земля». Кабель
электропитания подключен к разъему X1. Запасной плавкий
предохранитель находится в отсеке панели управления. Котел не
чувствителен к изменению фазы. Блок управления полностью
интегрирован с вентилятором, трубкой Вентури и блоком газового
клапана. Все кабельные соединения котла уже выполнены.
Внимание
Если кабели электропитания необходимо заменить,
заказывайте изделия компании De Dietrich. Кабель
электропитания может быть заменен только специалистом
компании De Dietrich или с помощью монтажника,
сертифицированного компанией De Dietrich .
Выключатель должен быть легкодоступным
Используйте разделительный трансформатор, если
параметры электропитания отличаются от приведенных в
таблице выше.
Если котел требуется подключить к 2-фазному источнику
питания, необходимо снять перемычку JP1 в блоке
управления (под защитной крышкой).
5.6.2 Подключение панели управления
Соединительный блок с панелью управления входит в комплект
заводской поставки котла. Различные варианты подключения к
стандартной электронной плате описаны в следующих разделах.
Соединительный блок необходимо подключить к электронной плате
управления при помощи поставляемого кабеля. Выполните
следующие действия:
Важная информация
Под котлом проходит кабель с разъемом для подключения
блока управления.
Рис.22 CU-GH09
AD-3001290-01
JP1
Рис.23 Кабель с разъемом
AD-3001229-02
5 Установка
7720291 - v.01 - 08032019 PMC-S 31
