De Dietrich NANEO S PMC-S 30/35 MI [35/92] Значение символов на дисплее
![De Dietrich NANEO S PMC-S 30/35 MI [35/92] Значение символов на дисплее](/views2/1463997/page35/bg23.png)

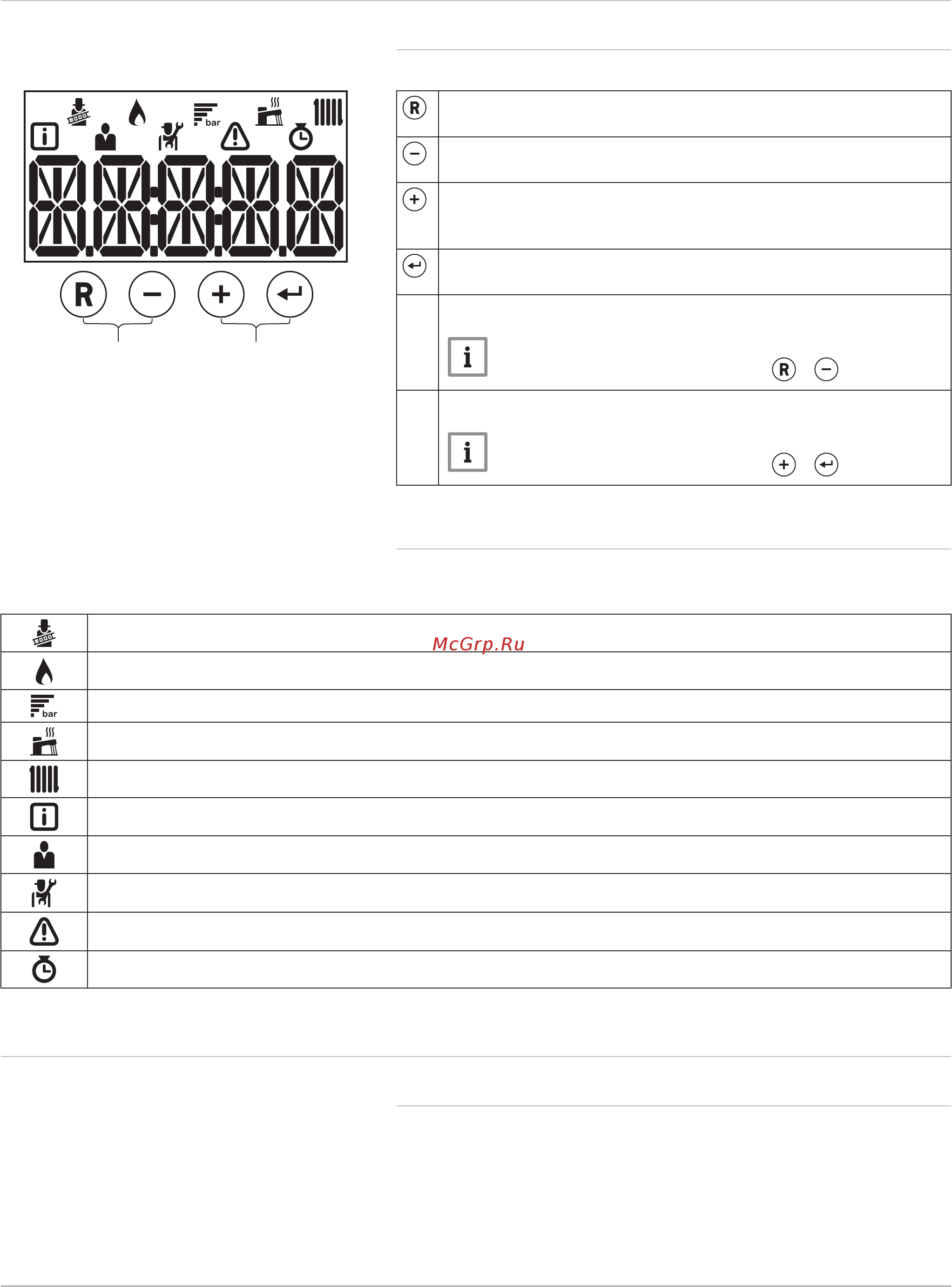

6 Действия, выполняемые перед вводом в эксплуатацию
6.1 Описание панели управления
6.1.1 Обозначения клавиш
Таб 24 Клавиши
Сброс: Ручной сброс.
Отмена: Возврат на предыдущий уровень.
Клавиша с минусом: Уменьшает значение.
Температура ГВС: Доступ к настройке температуры.
Клавиша с плюсом: Увеличивает значение.
Температура в подающей линии отопления: Доступ к настройке
температуры.
Клавиша Enter: Подтверждение выбора или значения.
Функция Отопление/ГВС: Включение и выключение функции.
1 Клавиши режима «Трубочист»
Важная информация
Нажать одновременно на клавиши и .
2 Клавиши меню
Важная информация
Нажать одновременно на клавиши и .
6.1.2 Значение символов на дисплее
Таб 25 Символы на дисплее
Режим «Трубочист» включен (принудительная полная или неполная нагрузка для измерения
O
2
).
Горелка включена.
Индикация давления воды в системе.
Режим ГВС включен.
Режим ЦО включен.
Меню Информации: считывание различных текущих значений.
Меню Пользователя: можно настраивать параметры пользовательского уровня.
Меню Специалиста: можно настраивать параметры уровня специалиста.
Меню Ошибок: возможно считывание ошибок.
Меню Счетчиков: можно считывать показания различных счетчиков.
6.2
Контрольная ведомость перед вводом в эксплуатацию
6.2.1 Заполнение сифона
Сифон входит в комплект заводской поставки котла (включая гибкий
пластиковый шланг отвода). Установите эти детали под котлом.
Рис.34
Панель управления
AD-3001092-01
1 2
6 Действия, выполняемые перед вводом в эксплуатацию
7720291 - v.01 - 08032019 PMC-S 35
