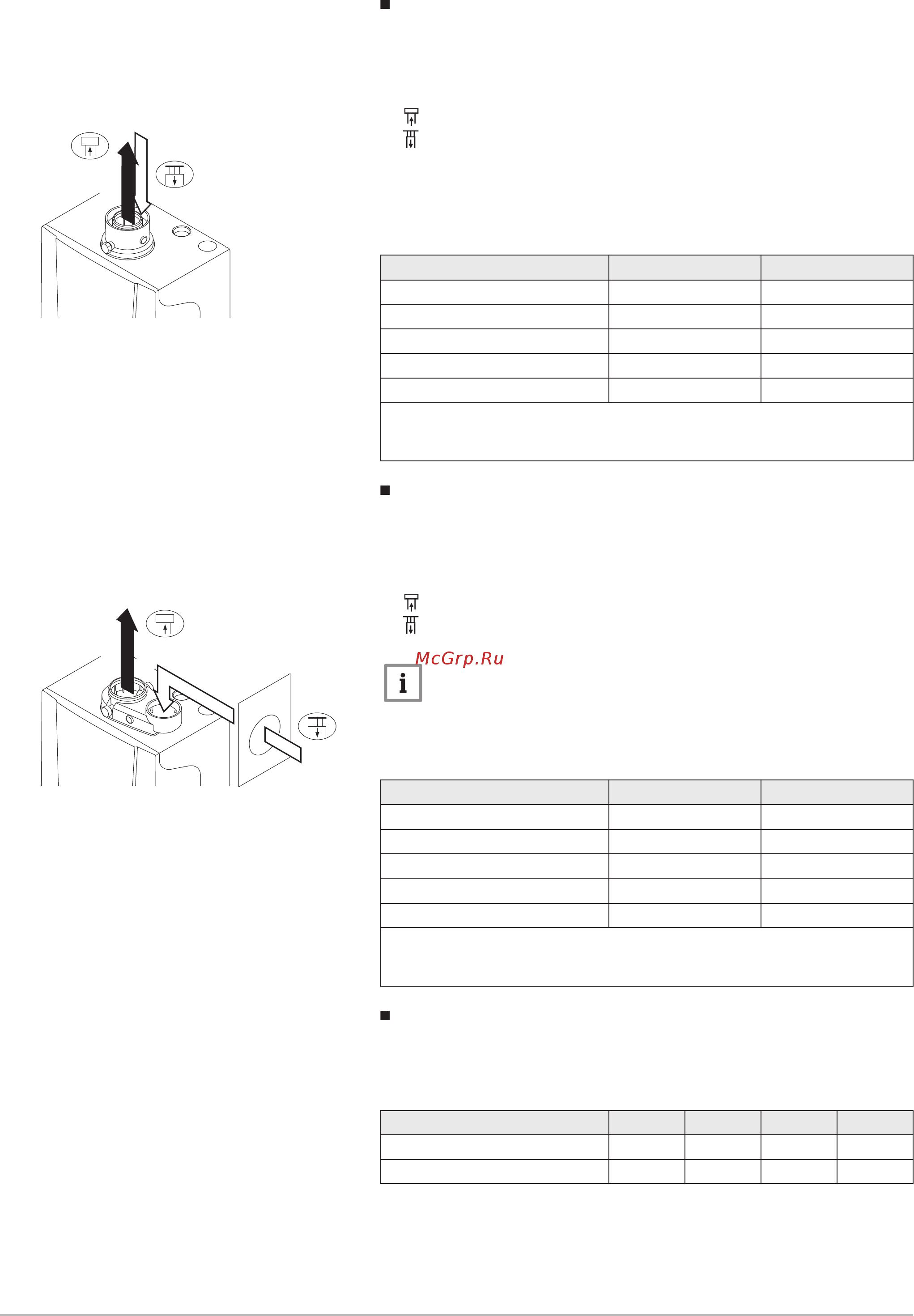

Общая система дымоудаления с избыточным давлением
(C
43P
, C
(10)3(X)
, C
(12)3(X)
коаксиальное)
L
Длина коаксиального канала отвода дымовых газов до общего
канала
Подключение отвода дымовых газов
Подключение подачи воздуха
В коаксиальном исполнении C
(12)3(X)
дополнительно 2 м для отвода
дымовых газов.
Таб 20 Максимальная длина (L)
Диаметр
(1)
60/100 мм 80/125 мм
PMC-S 24 6 м 20 м
PMC-S 34 4 м 20 м
PMC-S 24/28 MI 8 м
20 м
(1)
PMC-S 30/35 MI 4 м 20 м
PMC-S 34/39 MI 4 м 18 м
(1) При сохранении максимально допустимой длины допускается исполь
зовать не более 5 поворотов на 90º или 10 поворотов на 45º (указы
вается для каждого типа котла и диаметра).
Общая система дымоудаления с избыточным давлением
( C
(12)3(X)
параллельно)
L
Общая длина канала подачи воздуха и отвода дымовых газов
к общей части
Подключение отвода дымовых газов
Подключение подачи воздуха
Важная информация
Максимально допустимая разность высоты подачи воздуха и
отвода дымовых газов составляет 36 м.
Таб 21 Максимальная длина (L)
Диаметр
(1)
60 мм 80 мм
PMC-S 24
6 м
20 м
(1)
PMC-S 34 4 м 20 м
PMC-S 24/28 MI 10 м
20 м
(1)
PMC-S 30/35 MI 4 м 20 м
PMC-S 34/39 MI 3 м 20 м
(1) При сохранении максимально допустимой длины допускается исполь
зовать не более 5 поворотов на 90º или 10 поворотов на 45º (указы
вается для каждого типа котла и диаметра).
Таблица уменьшения длины
Таб 22 Уменьшение длины трубопровода для каждого
использованного элемента (параллельно)
Диаметр 60 мм 70 мм 80 мм 90 мм
изгиб 45° 0,9 м 1,1 м 1,2 м 1,3 м
изгиб 90° 3,1 м 3,5 м 4,0 м 4,5 м
Рис.13 Общая система подачи воздуха/
дымоудаления с избыточным
давлением
AD-0000185-01
L =
Рис.14 Общая система дымоудаления с
избыточным давлением
AD-0000186-01
L = +
4 Перед установкой
7720291 - v.01 - 08032019 PMC-S 25
