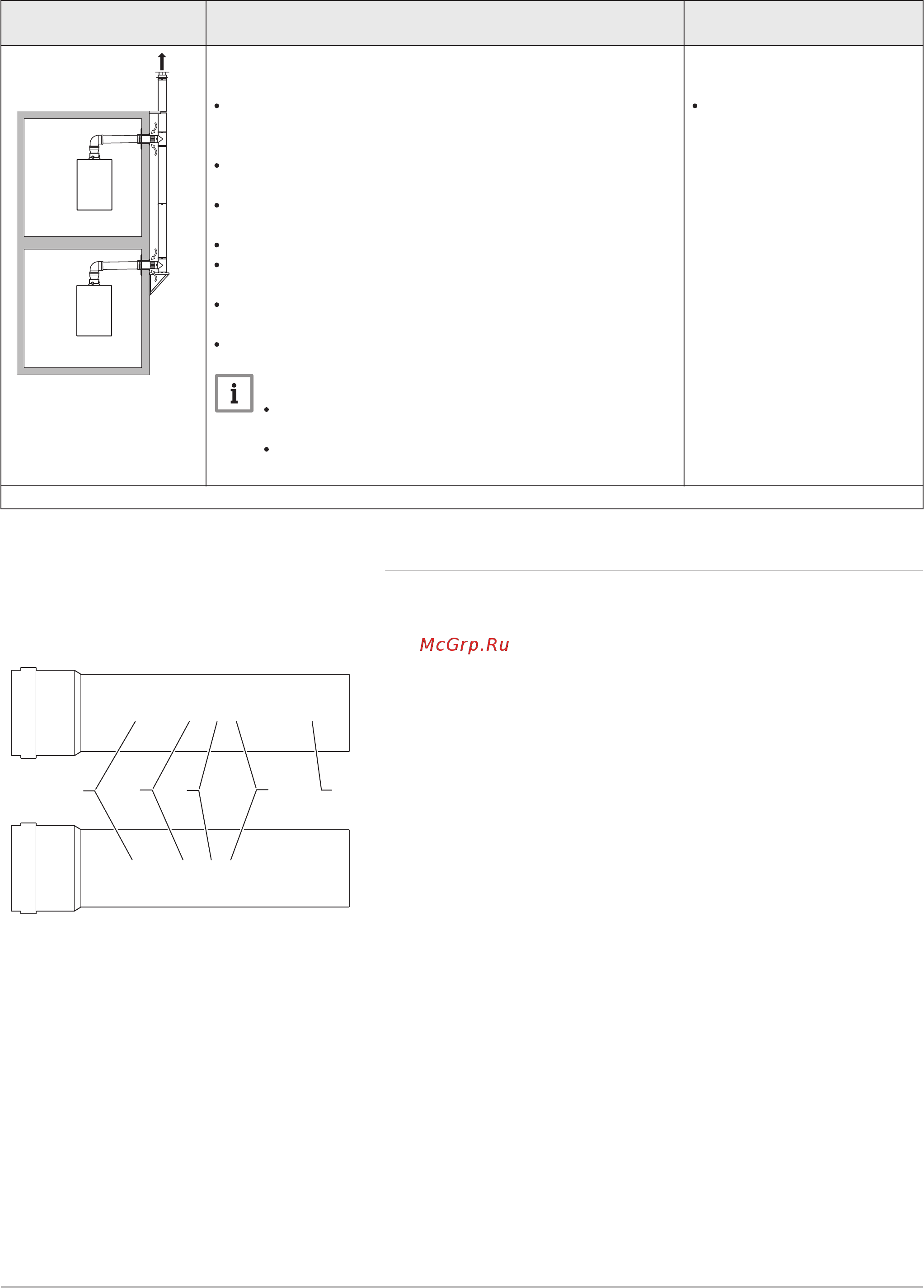

De Dietrich NANEO S PMC-S 30/35 MI [21/92] Материал
![De Dietrich NANEO S PMC-S 30/35 MI [21/92] Материал](/views2/1463997/page21/bg15.png)
Таб 12 Тип подключения дымохода: C
(12)3(X)
Принцип Описание Авторизованные производи
тели
(1)
AD-3000930-01
Общий отвод дымовых газов и отдельная подача воздуха
(общая система дымоудаления)
Минимально допустимый перепад давлений между систе
мой подачи воздуха и отводом дымовых газов составляет
-200 Па (включая ветровую нагрузку -100 Па).
Канал должен быть рассчитан на номинальную температу
ру дымовых газов 25°C.
Установить слив для конденсата с сифоном в нижней ча
сти канала.
Максимально допустимая рециркуляция составляет 10%.
Общий отвод должен быть рассчитан на давление не ме
нее 200 Па.
Окончание для крыши должно быть рассчитано для этой
конфигурации и должно обеспечивать тягу в канале.
Использование стабилизатора тяги не допускается.
Важная информация
Скорость вентилятора необходимо на
строить для данной конфигурации.
Связаться с нами для получения дополни
тельной информации.
Соединительный материал
для общего канала:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
4.5.2 Материал
Использовать вытяжку материала для отвода продуктов сгорания с
целью определения его применимости для данного оборудования.
1
EN 14471 из EN 1856–1: Этот материал CE сертифицирован в
соответствии с данным стандартом. Для пластика это EN
14471, для алюминия и нержавеющей стали – EN 1856-1.
2
T120: Материал имеет температурный класс T120.
Допускается использование материалов более высокого, но не
более низкого класса.
3
P1: Материал относится к классу давления P1. Также
допускается H1.
4
W: Материал подходит для слива конденсата (W=’wet’). D не
допускается (D=’dry’).
5
E: Материал относится к классу сопротивления E. Классы A–D
также допустимы, F не допускается. Применимо только к
пластику.
Рис.5 Простая вытяжка
AD-3001120-01
EN 14471 - T120 P1 W 1 O50 LI E U0
EN 1856-1 - T120 P1 W VxL40045 G(xx)
1
3
2
4
5
4 Перед установкой
7720291 - v.01 - 08032019 PMC-S 21
