De Dietrich NANEO S PMC-S 30/35 MI Руководство по монтажу и эксплуатации онлайн [20/92] 388998
![De Dietrich NANEO S PMC-S 30/35 MI Руководство по монтажу и эксплуатации онлайн [20/92] 388998](/views2/1463997/page20/bg14.png)

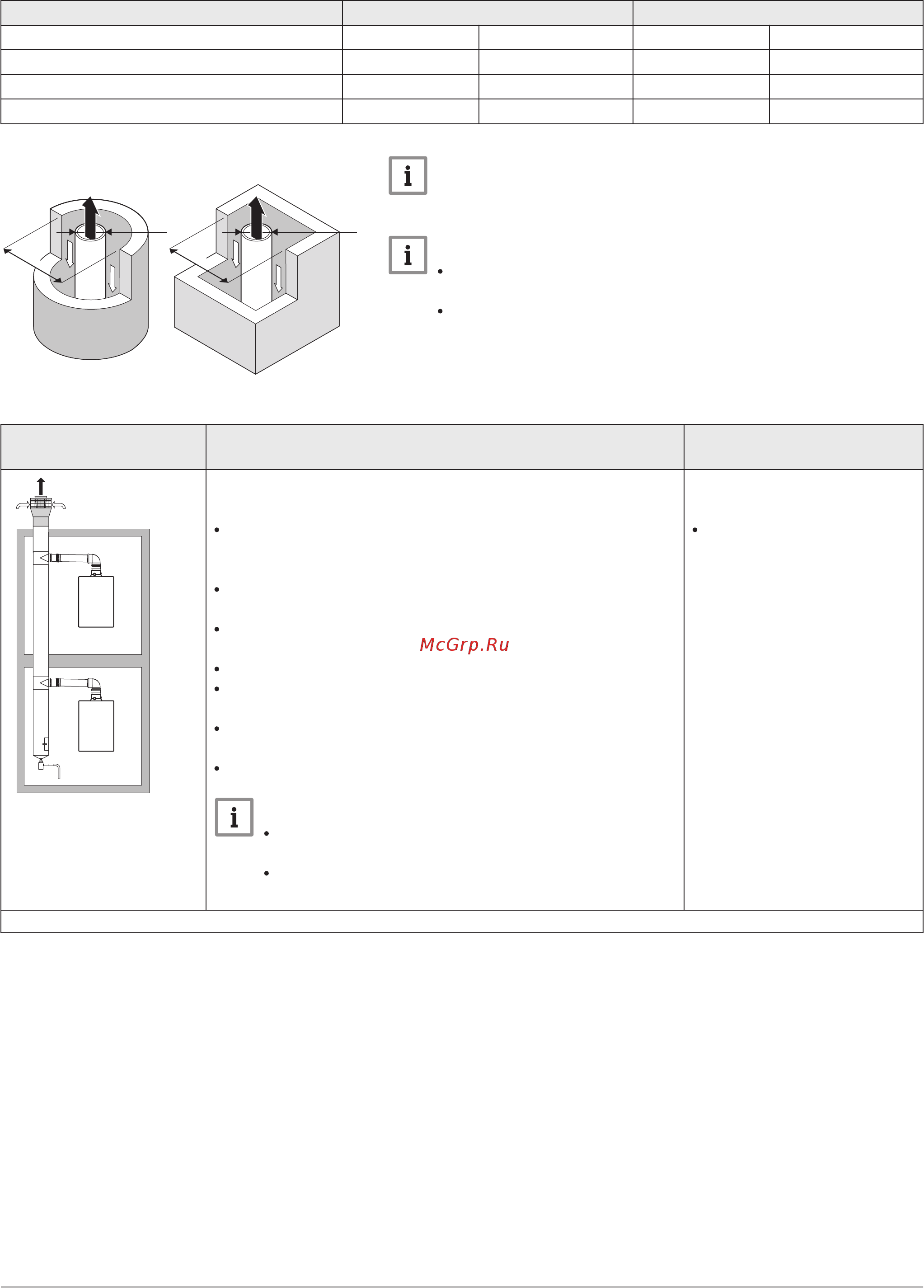

Таб 10 Минимальные размеры шахты или канала C
93(X)
Версия (D) Без подачи воздуха С подачей воздуха
Жесткий 60 мм Ø 110 мм □ 110 x 110 мм Ø 120 мм □ 110 x 110 мм
Жесткий 80 мм Ø 130 мм □ 130 x 130 мм Ø 140 мм □ 130 x 130 мм
Коаксиальный 60/100 мм Ø 120 мм □ 120 x 120 мм Ø 120 мм □ 120 x 120 мм
Коаксиальный 80/125 мм Ø 145 мм □ 145 x 145 мм Ø 145 мм □ 145 x 145 мм
Важная информация
Шахта должна соответствовать требованиям к плотности
воздуха, изложенным в местных правилах.
Важная информация
В случае использования труб-вкладышей и/или трубы
забора воздуха их следует тщательно очищать.
Должна быть обеспечена возможность осмотра трубы-
вкладыша.
Таб 11 Тип подключения дымохода: C
(10)3(X)
Принцип Описание Авторизованные производи
тели
(1)
AD-3000959-01
Комбинированная система подачи воздуха и отвода дымо
вых газов с избыточным давлением
Минимально допустимый перепад давлений между систе
мой подачи воздуха и отводом дымовых газов составляет
-200 Па (включая ветровую нагрузку -100 Па).
Канал должен быть рассчитан на номинальную температу
ру дымовых газов 25°C.
Установить слив для конденсата с сифоном в нижней ча
сти канала.
Максимально допустимая рециркуляция составляет 10%.
Общий отвод должен быть рассчитан на давление не ме
нее 200 Па.
Окончание для крыши должно быть рассчитано для этой
конфигурации и должно обеспечивать тягу в канале.
Использование стабилизатора тяги не допускается.
Важная информация
Скорость вентилятора необходимо на
строить для данной конфигурации.
Связаться с нами для получения дополни
тельной информации.
Соединительный материал
для общего канала:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Рис.4 Минимальные размеры шахты
или канала C
93(X)
AD-3000330-03
□
D
Ø
D
4 Перед установкой
20 PMC-S 7720291 - v.01 - 08032019
