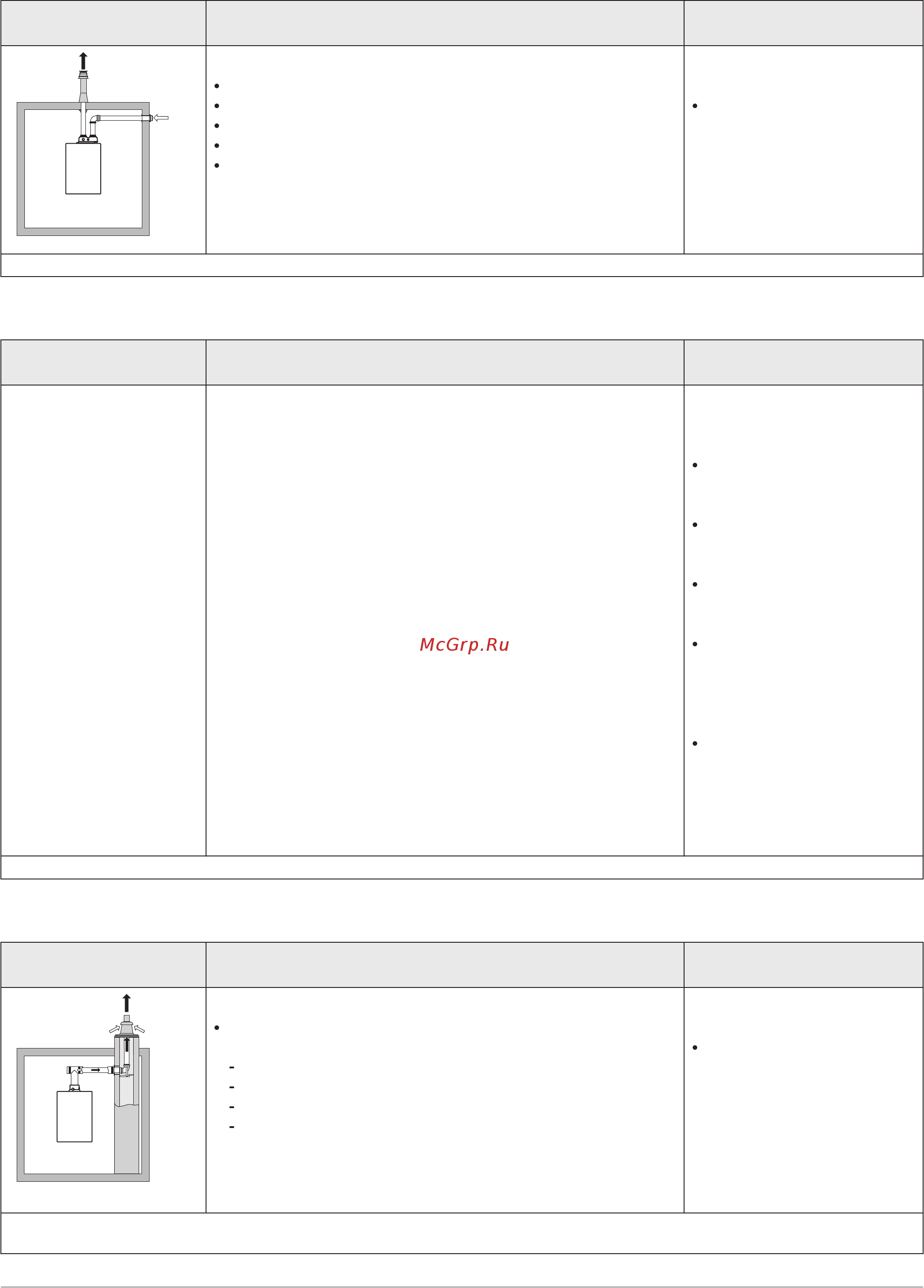

Таб 7 Тип подключения дымохода: C
53(X)
Принцип Описание Авторизованные производи
тели
(1)
AD-3000929-02
Подключение в зонах с различным давлением
Оборудование с закрытой камерой сгорания.
Отдельный трубопровод подачи воздуха.
Отдельный трубопровод отвода дымовых газов.
Выход в зонах с различным давлением.
Отверстия для подачи воздуха и отвода дымовых газов не
должны располагаться на противоположных стенах.
Соединительные элементы и
окончание для крыши:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 8 Тип подключения дымохода: C
63(X)
Принцип Описание Авторизованные производи
тели
(1)
Данный тип установки поставляется производителем без си
стемы подачи воздуха и отвода дымовых газов.
При подборе материала не
обходимо учитывать следую
щее:
Сконденсированная вода
должна попадать обратно в
котел.
Материал должен быть ус
тойчив к температуре ды
мовых газов данного котла.
Максимально допустимая
рециркуляция составляет
10%.
Отверстия для подачи воз
духа и отвода дымовых га
зов не должны распола
гаться на противоположных
стенах.
Минимально допустимый
перепад давлений между
подачей воздуха и отводом
дымовых газов составляет
-200 Па (включая ветровую
нагрузку -100 Па).
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 9 Тип подключения дымохода: C
93(X)
Принцип
(1)
Описание Авторизованные производи
тели
(2)
AD-3000931-01
Исполнение с закрытой камерой сгорания
Подача воздуха и отвод продуктов сгорания через трубо
провод в шахте или в канале:
Коаксиальный.
Подача воздуха через существующий канал.
Отвод дымовых газов через крышу.
Вход трубопровода подачи воздуха находится в той же
зоне давления, куда выходят продукты сгорания.
Соединительные элементы и
окончание для крыши:
Cox Geelen
(1) См. таблицу с требованиями к шахтам или трубопроводам.
(2) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
4 Перед установкой
7720291 - v.01 - 08032019 PMC-S 19
