De Dietrich NANEO S PMC-S 30/35 MI [38/92] Газовый контур
![De Dietrich NANEO S PMC-S 24/28 MI [38/92] Газовый контур](/views2/1463997/page38/bg26.png)

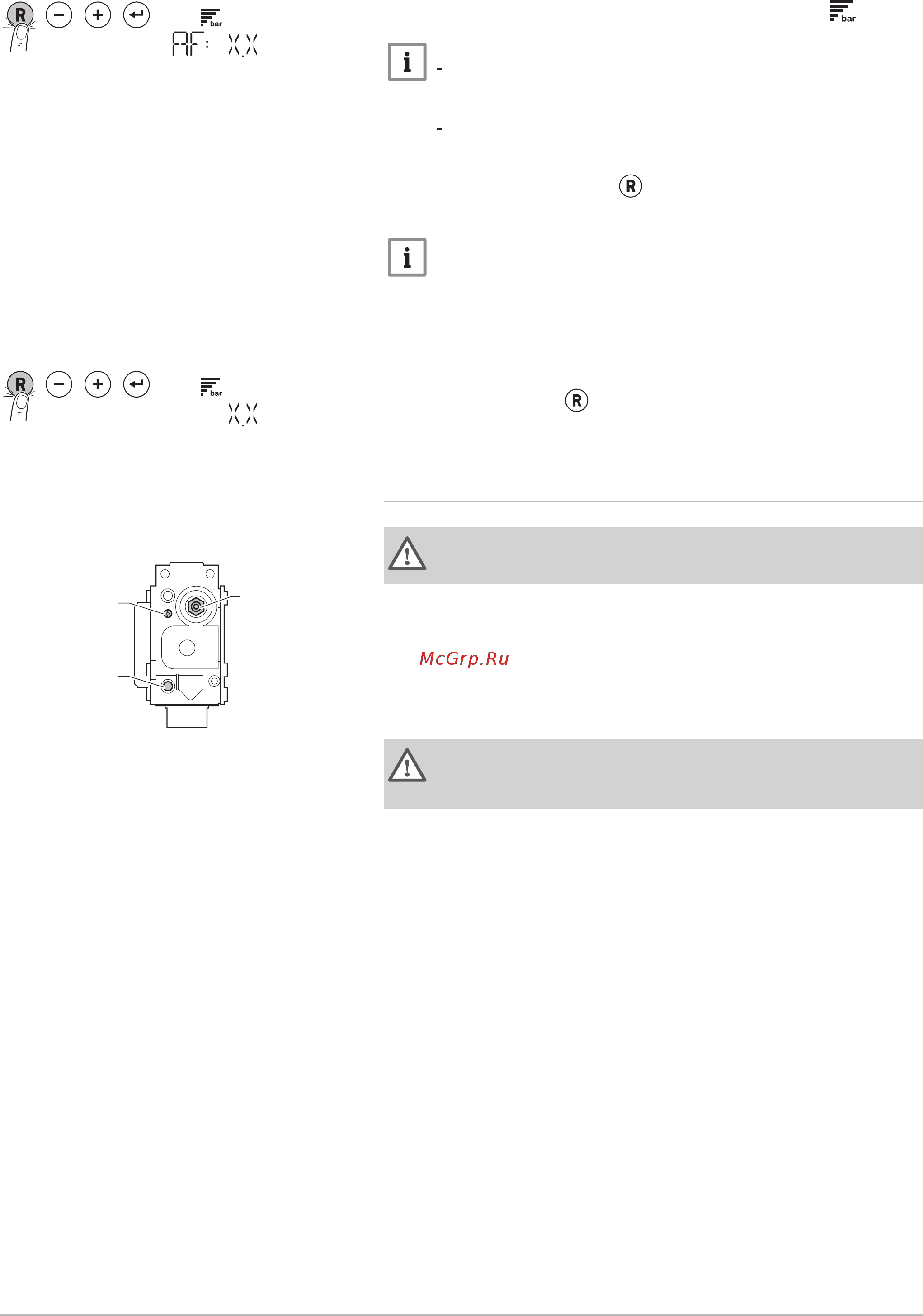

7. Во время заполнения на дисплее попеременно отображается
сообщение AF, фактическое давление воды и символ .
Важная информация
Код ошибки отображается, если давление воды не
поднимается во время заполнения на достаточный уровень:
E02.39.
Код ошибки отображается, если заполнение длится
слишком долго: E02.32.
7.1.
Нажать на клавишу , чтобы отменить заполнение и
вернуться к основной индикации.
Важная информация
Если заполнение отменить, то оно начнется (после
подтверждения), когда давление воды опустится до
минимально допустимого уровня (0,3 бар).
8. Заполнение закончится после того, как на дисплее будет
отображено давление воды. Для возврата к основной индикации
нажать на клавишу .
9. Проверить герметичность всех водяных соединений.
10. Отсоединить котел от источника питания.
6.2.3 Газовый контур
Предупреждение
Убедитесь, что котел отключен от электропитания.
1. Открыть главный газовый кран.
2. Открыть газовый кран котла.
3. Необходимо удалить воздух из газопровода, отвернув
измерительный отвод C на газовом клапане.
4. Проверить давление подачи газа на измерительном отводе C
газового клапана. Давление должно соответствовать тому, что
приведено на идентификационной табличке.
Предупреждение
Разрешенные значения давления газа см. в разделе
Категории газа, Страница 74.
5. Снова затянуть измерительный отвод.
6. Проверить герметичность всех соединений. Максимально
допустимое испытательное давление составляет 60 мбар.
Рис.41
Заполнение
AD-3001100-01
Рис.42 Заполнение завершено
AD-3001101-01
Рис.43 Измерительные отводы газового
клапана
AD-3000975-01
A
C
B
6 Действия, выполняемые перед вводом в эксплуатацию
38 PMC-S 7720291 - v.01 - 08032019
