De Dietrich NANEO S PMC-S 30/35 MI [42/92] На максимальной мощности
![De Dietrich NANEO S PMC-S 30/35 MI [42/92] На максимальной мощности](/views2/1463997/page42/bg2a.png)
7.3.3 Проверка и настройка сгорания
1. Отвинтите заглушку отвода для измерения дымовых газов.
2. Вставьте зонд газоанализатора в измерительное отверстие.
Предупреждение
Во время измерения необходимо выполнить герметизацию
выходного отверстия вокруг датчика.
Важная информация
Газоанализатор должен иметь точность не менее ±0,25% O
2
.
3. Измерьте процентное содержание O
2
в дымовых газах. Снять
показания при полной нагрузке и неполной нагрузке.
Важная информация
Измерения необходимо выполнять при открытой передней
обшивке.
Включение полной нагрузки
1. Нажать на две клавиши слева одновременно, чтобы выбрать
режим «Трубочист».
Теперь оборудование работает с низкой нагрузкой. Дождаться,
пока на дисплее не появится L.
2. Нажать на клавишу дважды.
Теперь оборудование работает с полной нагрузкой. Дождаться,
пока на дисплее не появится H.
Проверка/настройка значений O
2
на максимальной
мощности
1. Вывести котёл в режим максимальной мощности.
2. Измерить процентное содержание O
2
в дымовых газах.
3. Сравнить измеренные значения с контрольными значениями,
приведенными в таблице.
Таб 34 Проверка/настройка значений O
2
на максимальной
мощности для G20 (газ H)
Значения для максимальной мощности для G20
(газ H)
O
2
, %
(1)
PMC-S 24 3.8 – 4.3
(1)
PMC-S 34 3.8 – 4.3
(1)
PMC-S 24/28 MI 3.8 – 4.3
(1)
PMC-S 30/35 MI 3.8 – 4.3
(1)
PMC-S 34/39 MI 3.8 – 4.3
(1)
(1) Номинальное значение
Таб 35 Проверка/настройка значений O
2
на максимальной
мощности для G31 (пропан)
Значения для максимальной мощности для G31
(пропан)
O
2
, %
(1)
PMC-S 24 4.7 – 5.2
(1)
PMC-S 34 4.7 – 5.2
(1)
PMC-S 24/28 MI 4.7 – 5.2
(1)
PMC-S 30/35 MI 4.7 – 5.2
(1)
PMC-S 34/39 MI 4.7 – 5.2
(1)
(1) Номинальное значение

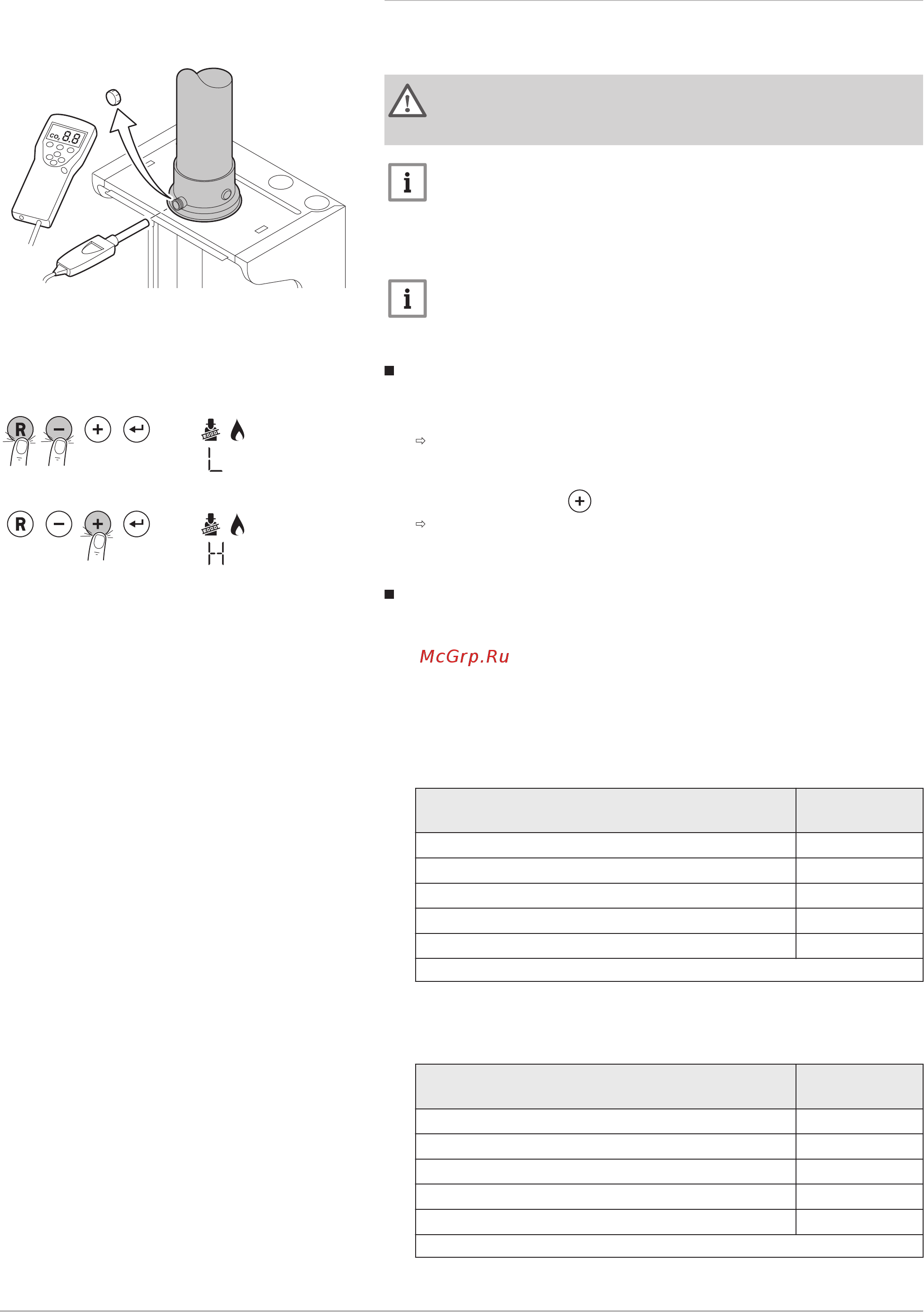

Рис.45 Отвод для измерения дымовых
газов
AD-0000154-01
Рис.46 Этап 1
AD-3001091-01
Рис.47 Этап 2
AD-3001098-01
2x
7 Ввод в эксплуатацию
42 PMC-S 7720291 - v.01 - 08032019
