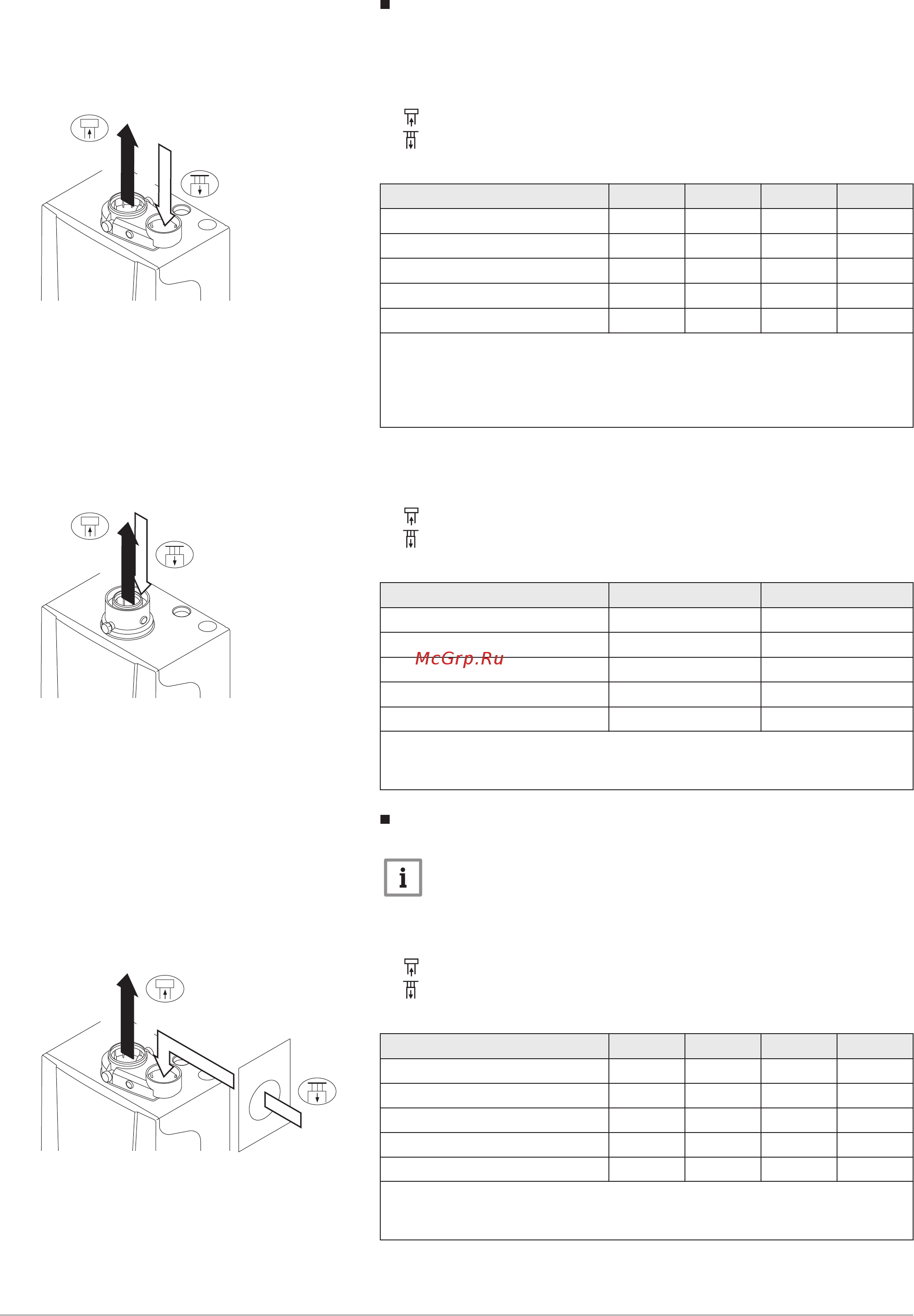

Модель с закрытой камерой сгорания (C
13(X)
, C
33(X)
, C
63(X)
,
C
93(X)
)
L
Общая длина отвода дымовых газов и канала подачи воздуха
до кровельной проходки
Подключение отвода дымовых газов
Подключение подачи воздуха
Таб 17 Максимальная длина (L)
Диаметр
(1)(2)
60 мм 70 мм 80 мм 90 мм
PMC-S 24
8 м
24 м
(1)
40 м
(2)
40 м
(1)(2)
PMC-S 34 4 м
16 м
(1)
36 м
40 м
(1)
PMC-S 24/28 MI 8 м
26 м
(1)
40 м
(2)
40 м
(1)(2)
PMC-S 30/35 MI 4 м
16 м
(1)
36 м
40 м
(1)
PMC-S 34/39 MI 2 м
14 м
(1)
32 м
40 м
(1)(2)
(1) Рассчитано для кровельной проходки 80/125 мм (указывается для ка
ждого типа котла и диаметра).
(2) При сохранении максимальной длины можно использовать дополни
тельные колена 5 x 90º или 10 x 45º (указывается для каждого типа кот
ла и диаметра).
L
Длина концентрического канала отвода дымовых газов до
кровельной проходки
Подключение отвода дымовых газов
Подключение подачи воздуха
Таб 18 Максимальная длина (L)
Диаметр
(1)
60/100 мм 80/125 мм
PMC-S 24
9 м
20 м
(1)
PMC-S 34 5 м
20 м
(1)
PMC-S 24/28 MI 9 м
20 м
(1)
PMC-S 30/35 MI 5 м
20 м
(1)
PMC-S 34/39 MI 5 м 20 м
(1) При сохранении максимально допустимой длины допускается исполь
зовать не более 5 поворотов на 90º или 10 поворотов на 45º (указы
вается для каждого типа котла и диаметра).
Подключение в зонах с различным давлением (C
53(X)
)
Важная информация
Максимально допустимая разность высоты подачи воздуха и
отвода дымовых газов составляет 36 м.
L
Общая длина отвода дымовых газов и подачи воздуха
Подключение отвода дымовых газов
Подключение подачи воздуха
Таб 19 Максимальная длина (L)
Диаметр
(1)
60 мм 70 мм 80 мм 90 мм
PMC-S 24
6 м 14 м 35 м
40 м
(1)
PMC-S 34 5 м 11 м 28 м 40 м
PMC-S 24/28 MI 9 м 18 м 40 м
40 м
(1)
PMC-S 30/35 MI 5 м 11 м 28 м 40 м
PMC-S 34/39 MI 4 м 10 м 26 м 40 м
(1) При сохранении максимально допустимой длины допускается исполь
зовать не более 5 поворотов на 90º или 10 поворотов на 45º (указы
вается для каждого типа котла и диаметра).
Рис.10 Исполнение с закрытой камерой
сгорания (параллельное)
AD-0000184-01
L = +
Рис.11 Исполнение с закрытой камерой
сгорания (концентрическое)
AD-0000185-01
L =
Рис.12 Зоны с различным давлением
AD-0000186-01
L = +
4 Перед установкой
