5.4 Подключение воды и газа
Важная информация
При монтаже трубопроводов следует предусмотреть
возможность установки и снятия сифона. Оставить
расстояние от котла не меньше 250 мм для установки отводов
и кранов.
1. Подключить контур отопления.
1.1. Подключить входную трубу для воды контура центрального
отопления к фитингу обратного контура центрального
отопления
.
1.2. Подключить выходную трубу для воды контура
центрального отопления к фитингу прямого контура
центрального отопления
.
2. Подключить вторичный контур отопления.
2.1. Подключить входную трубу для воды контура центрального
отопления к фитингу обратного контура центрального
отопления .
2.2. Подключить выходную трубу для воды контура
центрального отопления к фитингу прямого контура
центрального отопления .
3. Подключить контур водопроводной воды.
3.1. Подключить входную трубу холодной санитарно-
технической воды к фитингу холодной санитарно-
технической воды .
3.2. Подключить отводящий трубопровод горячей санитарно-
технической воды на фитинг горячей санитарно-
технической воды .
4. Подключить трубопровод подачи газа к подключению газа .
5. Подключить трубку слива конденсата.
5.1. Зафиксировать коллектор.
5.2.
Смонтировать дренажный шланг сифона .
5.3. Смонтировать дренажный шланг предохранительного
клапана .
5.5
Подсоединения подачи воздуха/отвода дымовых газов
5.5.1
Подключение отвода дымовых газов и подачи
воздуха
S Глубина вставки 30 мм
Внимание
Котел не должен использоваться в качестве опоры для
трубопроводов.
При измерении длины трубопровода следует учесть глубину
вставки перед отрезкой.
Смонтировать горизонтальные части с нисходящим уклоном
по отношению к котлу с минимальным уклоном 50 мм на
метр.
1. Подсоединить трубу для отвода дымовых газов и подачи воздуха
к котлу.
2. Подключить оставшиеся трубопроводы отвода дымовых газов и
подачи воздуха в соответствии с инструкциями изготовителя.

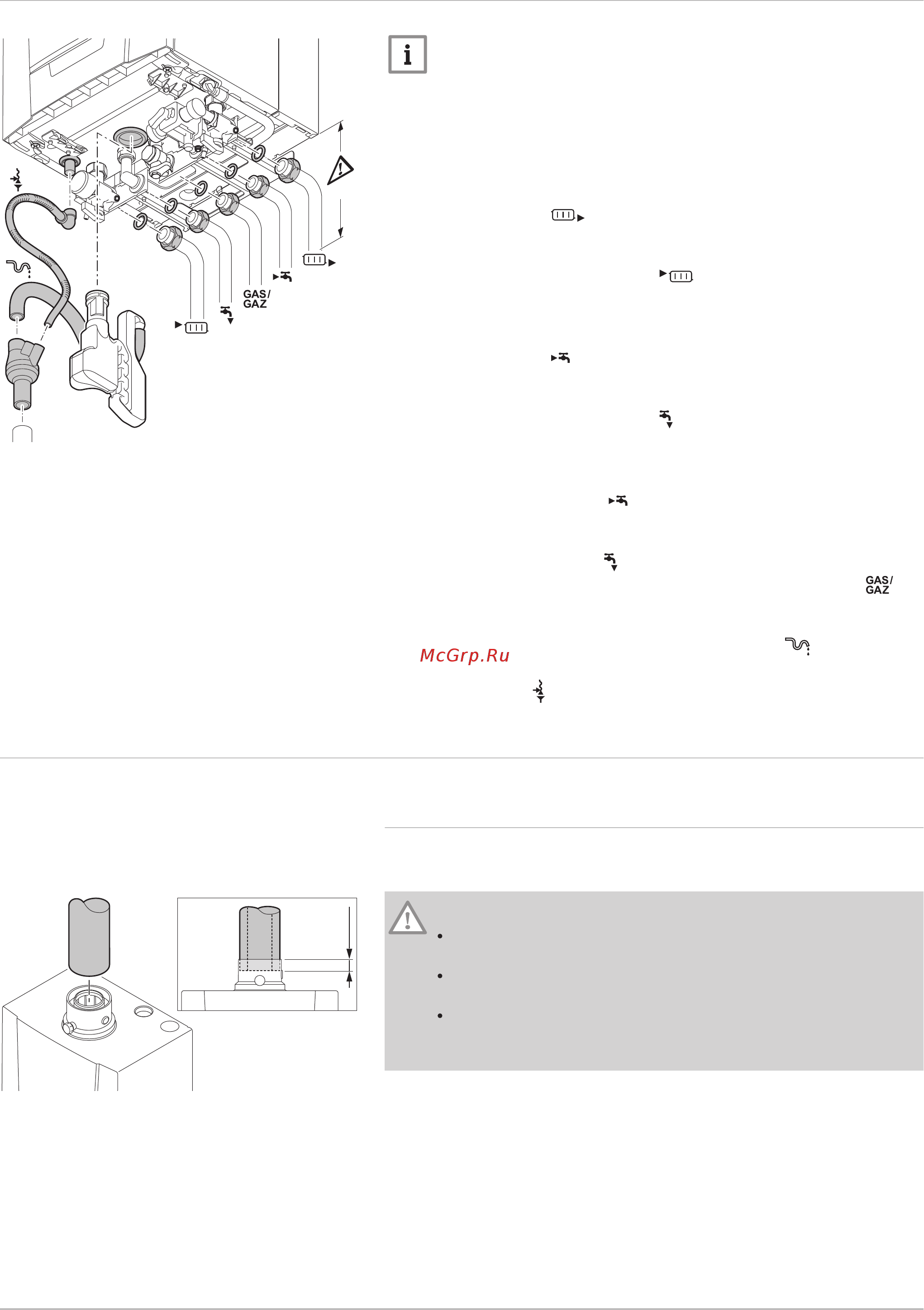

Рис.20 Подключить
AD-3001295-01
≥
250
Рис.21 Подключение отвода дымовых
газов и подачи воздуха
AD-3001224-01
S
5 Установка
30 PMC-S 7720291 - v.01 - 08032019
