PMC-S 24 34 24/28 MI 30/35 MI 34/39 MI
Подключение газа G½" G½" G½" G½" G½"
Вход холодной санитарно-техниче
ской воды
- - G½" G½" G½"
Обратная линия контура отопления
(вторичный контур)
G½" G½" - - -
Обратная линия контура отопления
(первичный контур)
G¾" G¾" G¾" G¾" G¾"
12.3

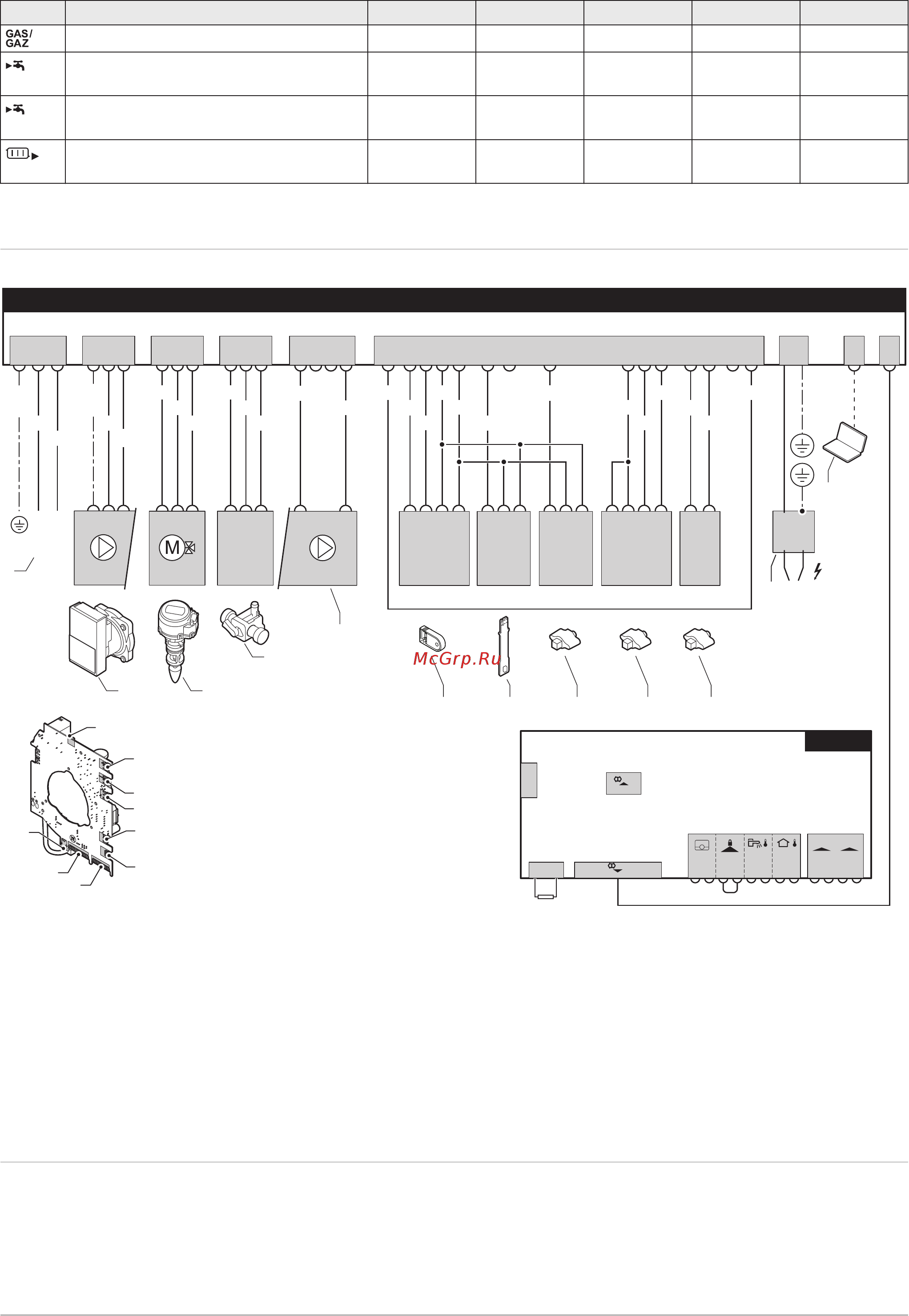

Электрическая схема
Рис.98 Электрическая схема
AD-3000977-02
CB-06
X7
L-Bus
BUS
HMI
X6
X4
L-Bus
X3
Enable
+ -
DHW
1 2
+ -
CH
3 4
X2
5 6
Tdhw
7 8
Tout
3 4
BL
1 2
R-Bus
X1
BUS
CU
CU-GH09
X9X8
X6
2 1
10 13
BK
BL
X113
1
BK
14
BK
12
4 3
2 3
BK
BK
X111
4
BK
2
5
BK
1
7
1 2
6
BK
X112
3 1 2
15
BK
X115
3 4 3
8
BK
X114
9
RD
2
11
BK
1
X5
1 2 3 4
BK
BK
X
X4
1 2 3
BK
BK
BK
X
X3
1 2 3
BK
BL
BR
1 3 2
X
X2
1 2 3
BK
BL
GN/
YW
X
P
L N
X1
1 32
BR
BL
GN/
YW
Ignit
X8
X6
X9
X5
X4
X3
X2
X1
Ignit
1
2 3
4
5
6
7 8 9 10
11
12
1
Электрическое питание (P)
2
Циркуляционный насос (насос A)
3
Трехходовой клапан (3WV)
4
Устройство автоматической подпитки (AF)
5
Циркуляционный насос (насос ШИМ)
6
Хранение параметров (CSU)
7
Датчик Холла (FS)
8
Датчик давления (TA)
9
Датчик температуры подающей линии (TA)
10
Датчик температуры обратной линии (TR)
11
Электрод ионизации/розжига (E)
12
Сервисное подключение (CAN)
BK
Черный
BL
Синий
BR
Коричневый
GN
Зеленый
RD
Красный
YW
Желтый
12.4
Циркуляционный насос
Отопительный котёл с модулирующим циркуляционным насосом.
Блок управления управляет этим насосом на основе ΔT.
12 Технические характеристики
7720291 - v.01 - 08032019 PMC-S 77
