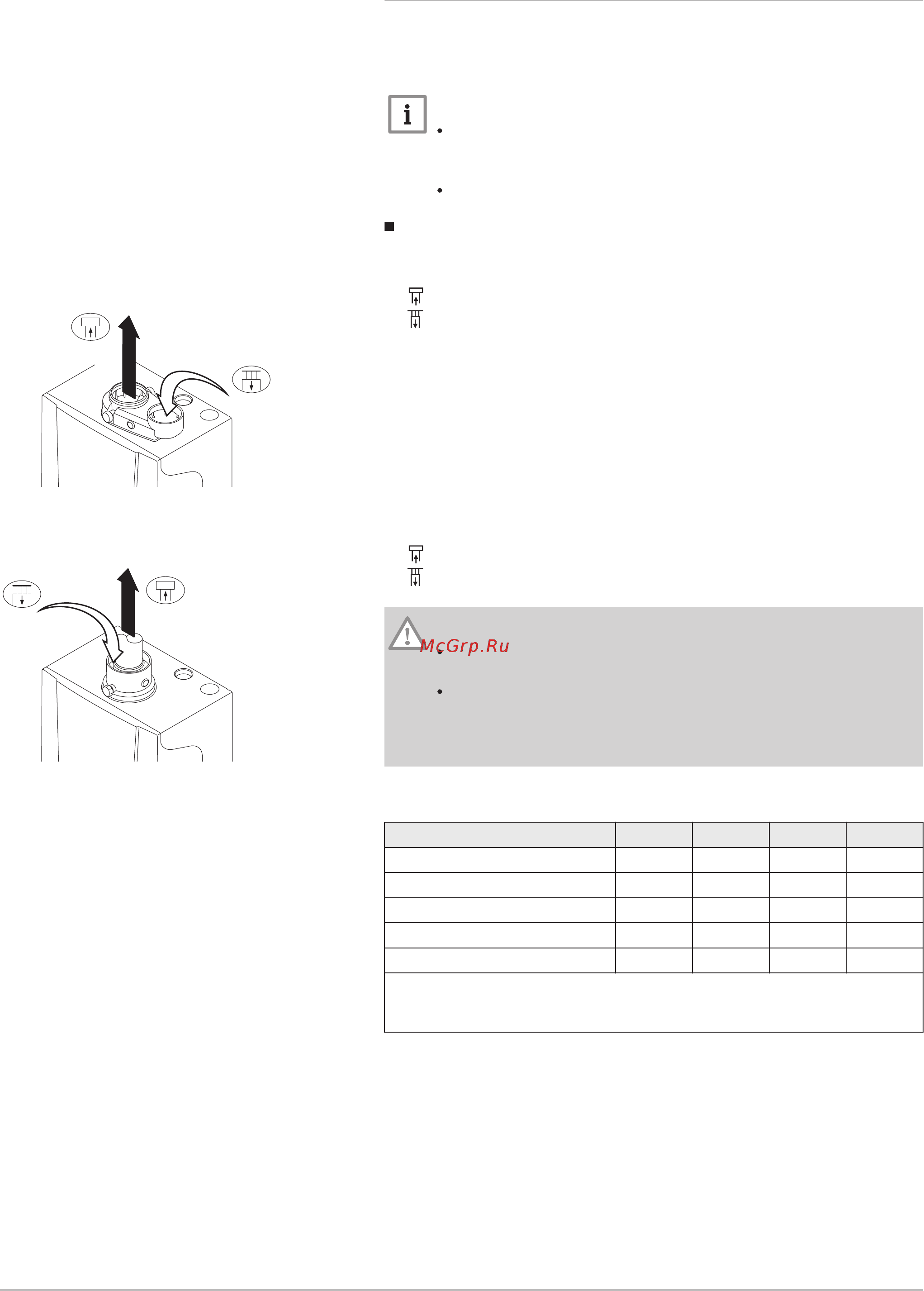

4.5.4 Длина трубопроводов отвода продуктов сгорания и
забора воздуха
Максимальная длина канала отвода продуктов сгорания и забора
воздуха различается в зависимости от типа оборудования;
корректная длина указаны в соответствующей главе.
Важная информация
При использовании колен максимальную длину дымохода
(L) необходимо сократить в соответствии с таблицей
снижения длины.
Для перехода на другой диаметр использовать переходники
Модель с открытой камерой сгорания (B
23
, B
23P
, B
33
)
L
Длина канала отвода дымовых газов до кровельной проходки
Подключение отвода дымовых газов
Подключение подачи воздуха
L
Длина канала отвода дымовых газов до кровельной проходки
Подключение отвода дымовых газов
Подключение подачи воздуха
Внимание
Отверстие для подачи воздуха должно оставаться
открытым.
Помещение, где установлен котел, должно быть
оборудовано необходимыми отверстиями для вентиляции.
Данные отверстия не должны блокироваться или
закрываться.
Таб 16 Максимальная длина (L)
Диаметр
(1)
60 мм 70 мм 80 мм 90 мм
PMC-S 24
13 м 25 м
40 м
(1)
40 м
(1)
PMC-S 34 9 м 17 м 40 м
40 м
(1)
PMC-S 24/28 MI 14 м 27 м
40 м
(1)
40 м
(1)
PMC-S 30/35 MI 9 м 17 м 40 м
40 м
(1)
PMC-S 34/39 MI 8 м 15 м 38 м
40 м
(1)
(1) При сохранении максимально допустимой длины допускается исполь
зовать не более 5 поворотов на 90º или 10 поворотов на 45º (указы
вается для каждого типа котла и диаметра).
Рис.8 Модель с открытой камерой
сгорания (параллельного типа)
AD-0000183-01
L =
Рис.9 Исполнение с открытой камерой
сгорания (concentrisch)
AD-3000853-01
L
=
4 Перед установкой
7720291 - v.01 - 08032019 PMC-S 23
