2. Если давление воды ниже 0,8 бар, необходимо добавить воды в
систему центрального отопления.
Более подробно - см.
Заполнение системы отопления, Страница 36
Подпитка системы отопления, Страница 71
Конфигурирование устройства автоматической подпитки,
Страница 46
9.3.2 Проверка расширительного бака
1. Проверить расширительный бак, в случае необходимости
заменить его.
9.3.3 Проверка тока ионизации
1. Проверьте ток ионизации на максимальной и на минимальной
мощности.
Значение будет установившимся через 1 минуту.
2. Почистите или замените электрод ионизации и розжига, если
значение ниже 3 мкА.
9.3.4 Проверка пропускной способности элементов отвода
1. Проверьте пропускную способность элементов отвода.
2. Если пропускная способность при разборе горячей санитарно-
технической воды ощутимо низкая (слишком низкая температура
и/или расход меньше, чем 6,2 л/мин), то необходимо промыть
пластинчатый теплообменник (сторона горячей санитарно-
технической воды) и картридж водяного фильтра.
9.3.5 Проверка соединений трубопроводов отвода
продуктов сгорания/подачи воздуха
1. Проверить состояние и герметичность трубопроводов отвода
дымовых газов и подачи воздуха на горение.
9.3.6 Проверка сгорания
Сгорание проверяется путем измерения процентного содержания O
2
в
трубе выхода дымовых газов.

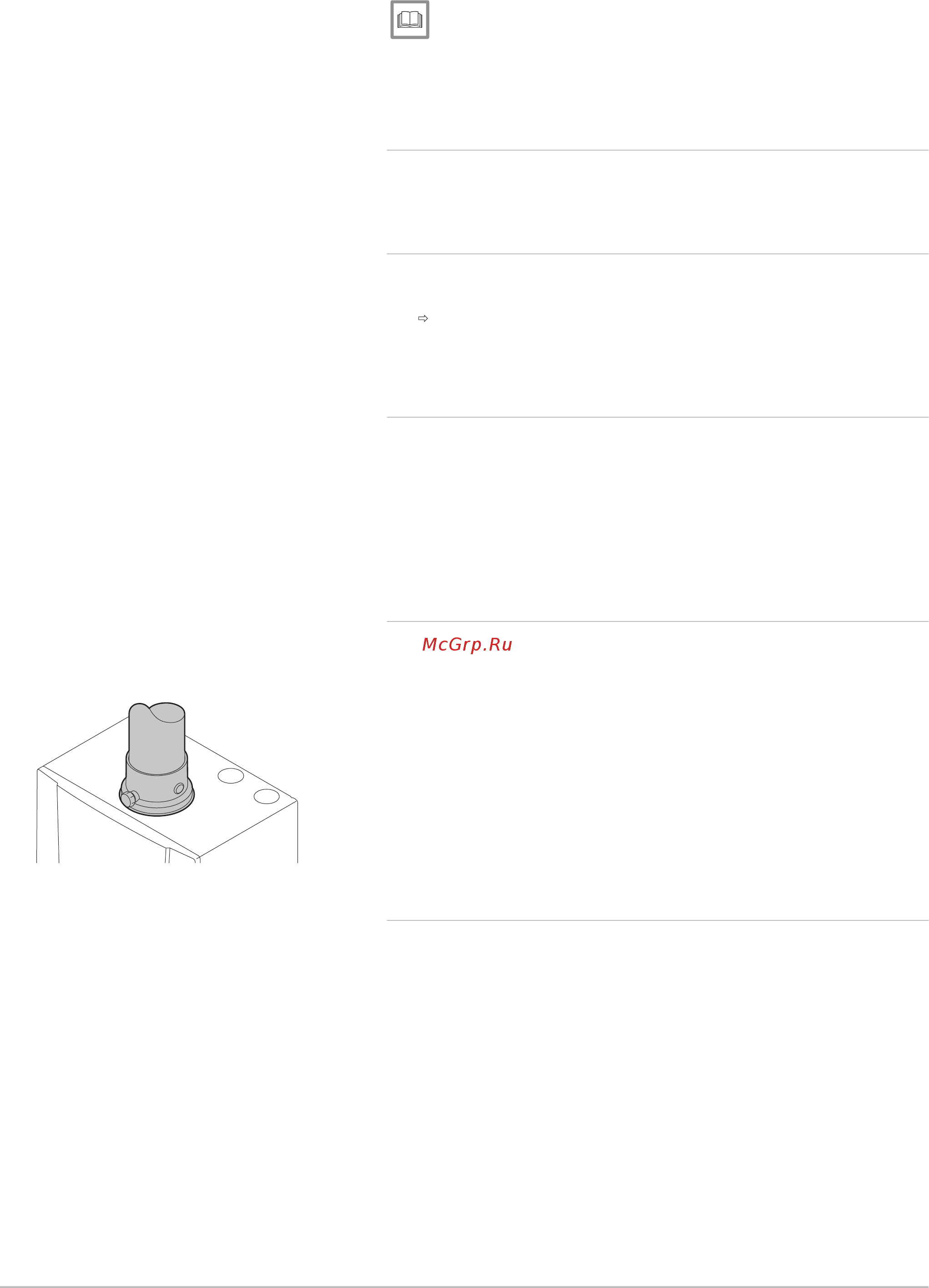

Рис.68 Проверка трубопроводов отвода
дымовых газов и подачи воздуха
на сгорание
AD-0000280-01
9 Техническое обслуживание
7720291 - v.01 - 08032019 PMC-S 57
