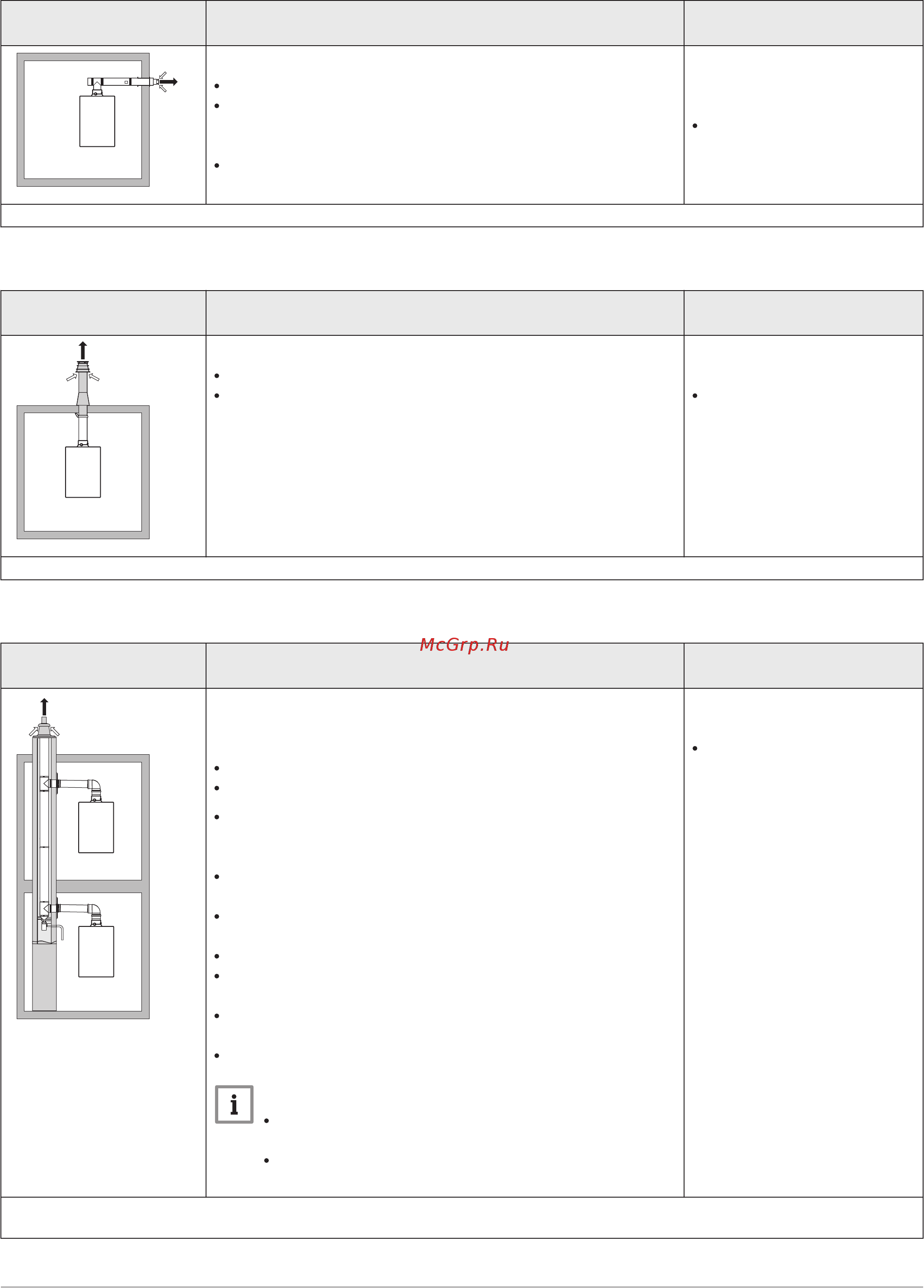

Таб 4 Тип подключения дымохода: C
13(X)
Принцип Описание Авторизованные производи
тели
(1)
AD-3000926-01
Исполнение с закрытой камерой сгорания
Отвод через наружную стену.
Вход трубопровода подачи воздуха находится в той же зо
не давления, куда выходят дымовые газы (например, коак
сиальное окончание для наружной стены).
Параллельное расположение недопустимо.
Окончание для наружной сте
ны и соединительный мате
риал:
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 5 Тип подключения дымохода: C
33(X)
Принцип Описание Авторизованные производи
тели
(1)
AD-3000927-01
Исполнение с закрытой камерой сгорания
Отвод дымовых газов через крышу.
Вход трубопровода подачи воздуха находится в той же зо
не давления, куда выходят дымовые газы (например, коак
сиальное окончание для крыши).
Окончание для крыши и сое
динительный материал
Cox Geelen
(1) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
Таб 6 Тип подключения дымохода: C
43P
Принцип
(1)
Описание Авторизованные производи
тели
(2)
AD-3000928-01
Комбинированная система подачи воздуха и отвода дымо
вых газов (коллективная система воздух/дымовые газы) с из
быточным давлением.
Коаксиальная (предпочтительно).
Параллельная (если невозможна коаксиальная)
Минимально допустимый перепад давлений между пода
чей воздуха и отводом дымовых газов составляет -200 Па
(включая ветровую нагрузку -100 Па).
Канал должен быть рассчитан на номинальную температу
ру дымовых газов 25°C.
Установить слив для конденсата с сифоном в нижней ча
сти канала.
Максимально допустимая рециркуляция составляет 10%.
Общий отвод должен быть рассчитан на давление не ме
нее 200 Па.
Окончание для крыши должно быть рассчитано для этой
конфигурации и должно обеспечивать тягу в канале.
Использование стабилизатора тяги не допускается.
Важная информация
Скорость вентилятора необходимо на
строить для данной конфигурации.
Связаться с нами для получения дополни
тельной информации.
Соединительный материал
для общего канала:
Cox Geelen
(1) EN 15502-2-1: Всасывание 0,5 мбар из-за зоны пониженного давления
(2) Материал должен удовлетворять предъявляемым требованиям, изложенным в соответствующей главе.
4 Перед установкой
18 PMC-S 7720291 - v.01 - 08032019
