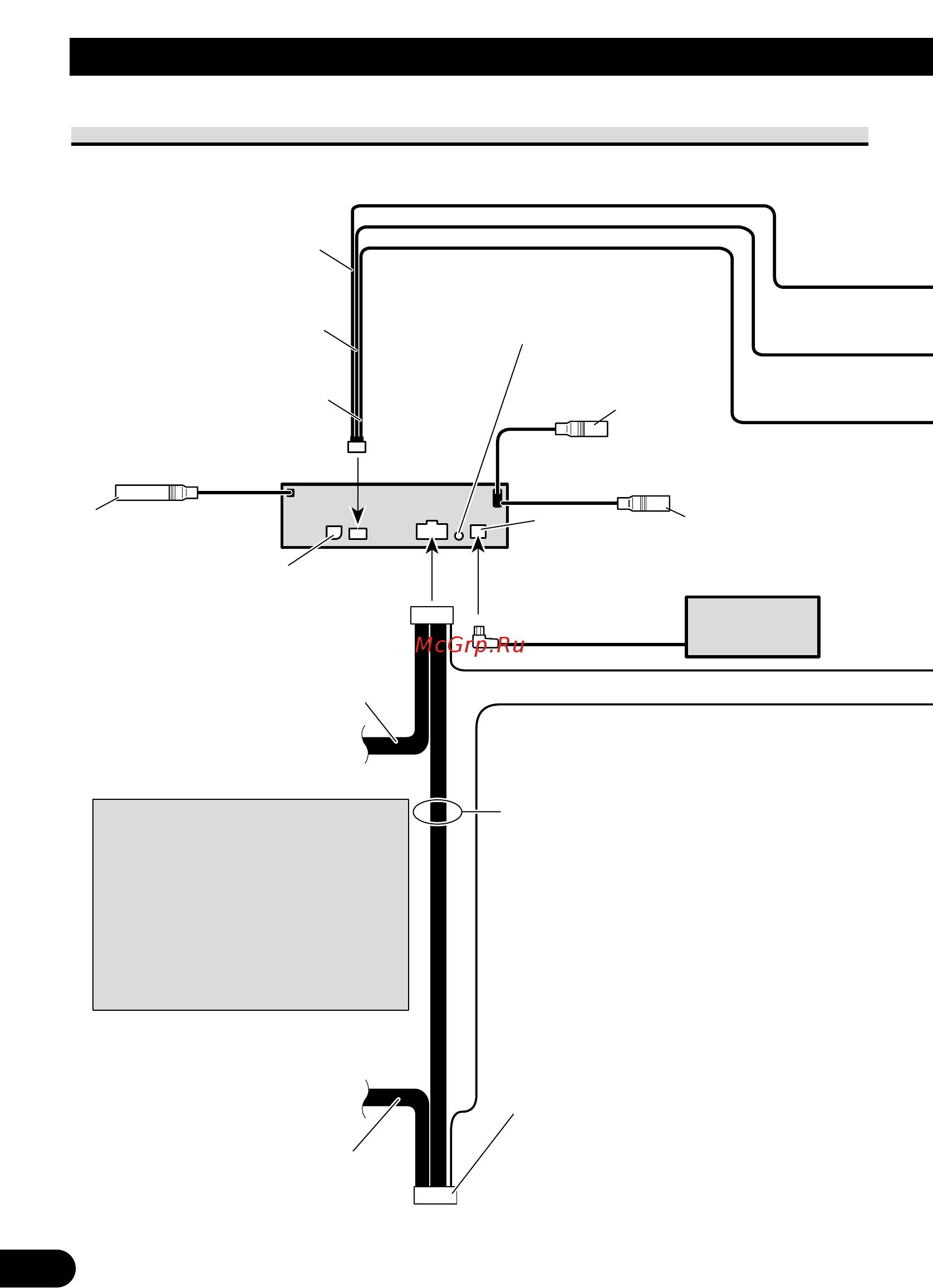

Conexión de las unidades
14 cm
18
cm
15 cm
15 cm
30 cm
15 cm
Consulta la página 3 a 4.
Cables de altavoz
Blanco : Izquierdo delantero +
Blanco/negro : Izquierdo delantero ≠
Gris : Derecho delantero +
Gris/negro : Derecho delantero ≠
Verde : Izquierdo trasero + o Altavoz
de subgraves +
Verde/negro : Izquierdo trasero ≠ o Altavoz
de subgraves ≠
Violeta : Derecho trasero + o Altavoz
de subgraves +
Violeta/negro : Derecho trasero ≠ o Altavoz
de subgraves ≠
Conector ISO
Nota:
En algunos vehículos, el conector ISO puede
estar dividido en dos partes. En este caso,
asegúrese de conectar a ambos conectores.
Consulta la página 3 a 4.
Consulta la página 3 a 4.
Reproductor de
Multi-CD (en venta
por separado)
Cable IP-BUS
Este producto
Salida trasera
(REAR OUTPUT)
Salida de altavoz de subgraves
(SUBWOOFER OUTPUT)
Entrada IP-BUS
(Azul)
Jack para antena
Salida delantera
(FRONT OUTPUT)
Toma AUX
(Consulta la página 3 a 4.)
Entrada del micrófono
(Consulta la página 3 a 4.)
Entrada remota cableada
Se puede conectar el adaptador de control
remoto cableado (vendido separadamente).
Notas:
• Cambie el ajuste inicial de esta unidad
(refiérase al manual de operación). La
salida de altavoz de subgraves de esta
unidad es monofónica.
• Cuando utilice un altavoz de subgraves de
70 W (2 Ω), asegúrese de conectarlo con
los hilos Violeta y Violeta/negro de esta
unidad. No conecte nada con los hilos
Verde y Verde/negro.
