3

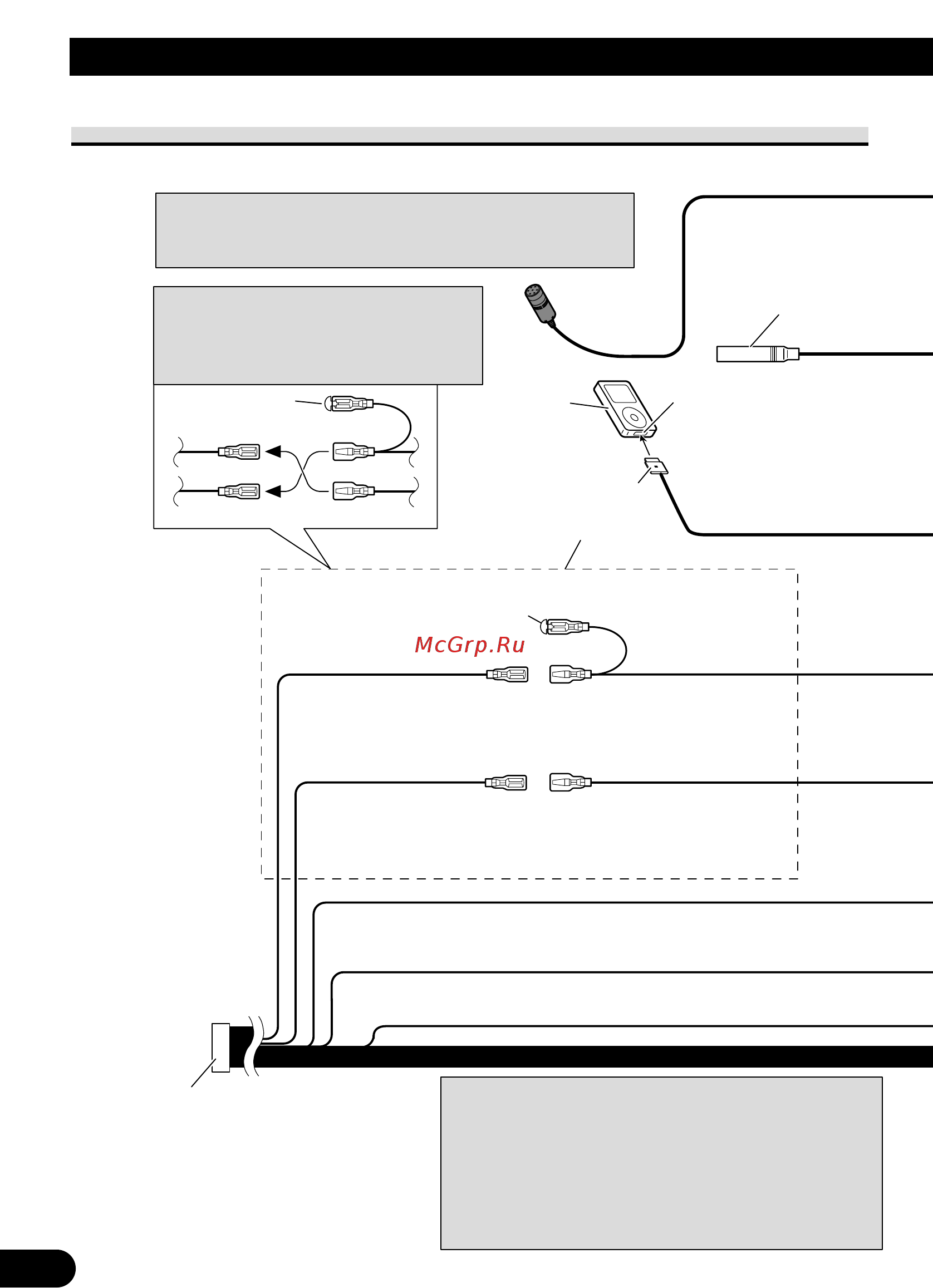

Anschließen der Geräte
1*
2*
4*
3*
5*
4 m
15 cm
2 m
Hinweis:
Je nach Art des F ahrzeugs besitzen 3* und 5*
u.U. unterschiedliche Funktionen. In einem
solchen Fall 2* mit 5* und 4* mit 3* verbinden.
Verbinden Sie Leitungen
derselben Farbe miteinander.
Kappe (1*)
Wenn dieser Steckverbinder
nicht verwendet wird, lassen
Sie die Kappe aufgesetzt.
Gelb (2*)
An eine Stromversorgung
anschließen, die immer Gleichstrom
von 12 V führt.
Gelb (3*)
Reserve
(oder Zubehör)
Rot (4*)
An eine Stromversorgung anschließen,
(12 V Gleichspannung), die mit dem
Zündschloss ein-/ausgeschaltet wird.
Rot (5*)
Zubehör
(oder Reserve)
Orangefarben/weiß
An die Lichtschalterklemme anschließen.
Schwarz (Erdung)
An ein sauberes Metallteil anschließen, das von
Farbe frei ist.
ISO-Anschluss
Hinweis:
Bei einigen Fahrzeugen kann der ISO-
Steckverbinder in zwei Hälften geteilt sein.
In diesem Fall den Anschluss unbedingt an
beiden Steckverbindern vornehmen.
Antennenbuchse
iPod mit
Dock-Anschlussstecker
Dock-Anschlussstecker
Dock-Anschluss
Mikrofon
Die Pin-Position des ISO-Anschlusses hängt vom Fahrzeugtyp ab. 6* und 7*
anschließen, wenn es sich bei Pin 5 um einen Antennensteuerungstyp
handelt. Bei einem anderen Fahrzeugtyp 6* und 7* niemals anschließen.
Hinweise:
• Ändern Sie die Grundeinstellung dieses Geräts (siehe
Bedienungsanleitung). Der Subwoofer-Ausgang dieses Geräts
ist Mono.
• Bei Verwendung eines Subwoofers von 70 W (2 Ω) achten
Sie darauf, den Anschluss an die violetten und violetten/
schwarzen Leitungen dieses Geräts herzustellen. Stellen Sie
keinen Anschluss mit den grünen und grünen/schwarzen
Leitungen her.
Anschluss des Stromkabels
