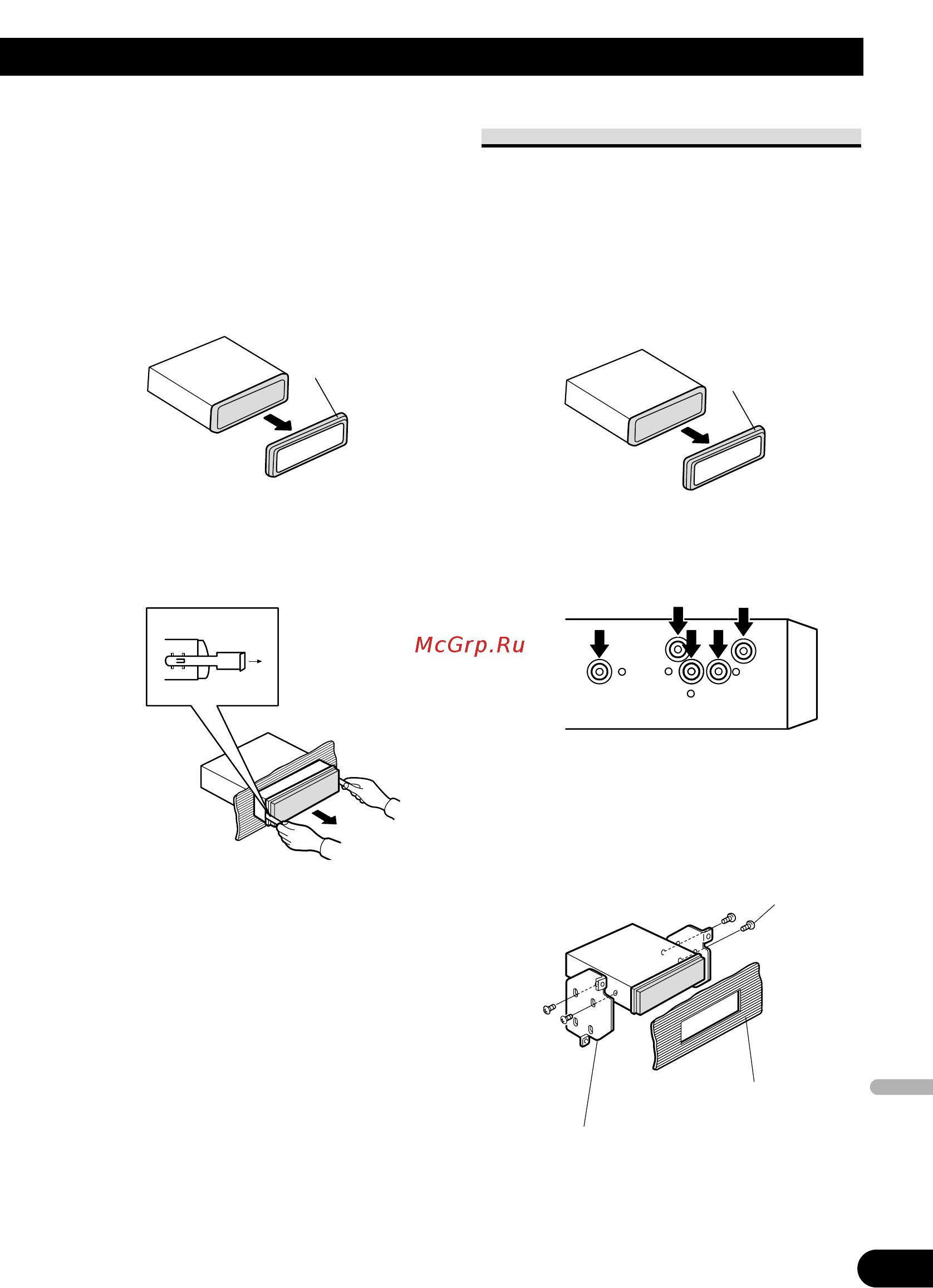

Удаление Устройства I Оттяните верх и низ ластичного ободка наружу чтобы вытащить его Когда повторно присоединяете ластичный ободок вдавите его в устройство пока он не щелкнет Если ластичный ободок присоединен верхней стороной вниз то он не будет подогнан должным образом Вытащить ластичный ободок легче если передняя панель опущена 2 Вставьте предусмотренные ключи для извлечения в обе стороны устройства пока они не 1ащелкнутся на место 3 Вытяните устройство из передней панели Заднее крепление по стандарту DIN I Оттяните верх и низ ластичного ободка наружу чтобы вытащить его Когда повторно присоединяете ластичный ободок вдавите его в устройство пока он не щелкнет Если ластичный ободок присоединен верхней стороной вниз то он не будет подогнан должным образом Вытащить ластичный ободок легче если передняя панель опущена 2 Подберите подходящее место где отверстия на скобе и стороне устройства будут совпадать 3 Затяните два винта на каждой стороне Используйте винты со сферической головкой 5 мм х 8 мм или винты с потайной головкой 5 мм х 9 мм в зависимости от формы отверстий в скобе Винт Русский Заводская скоба для крепления радиоприемника
