7

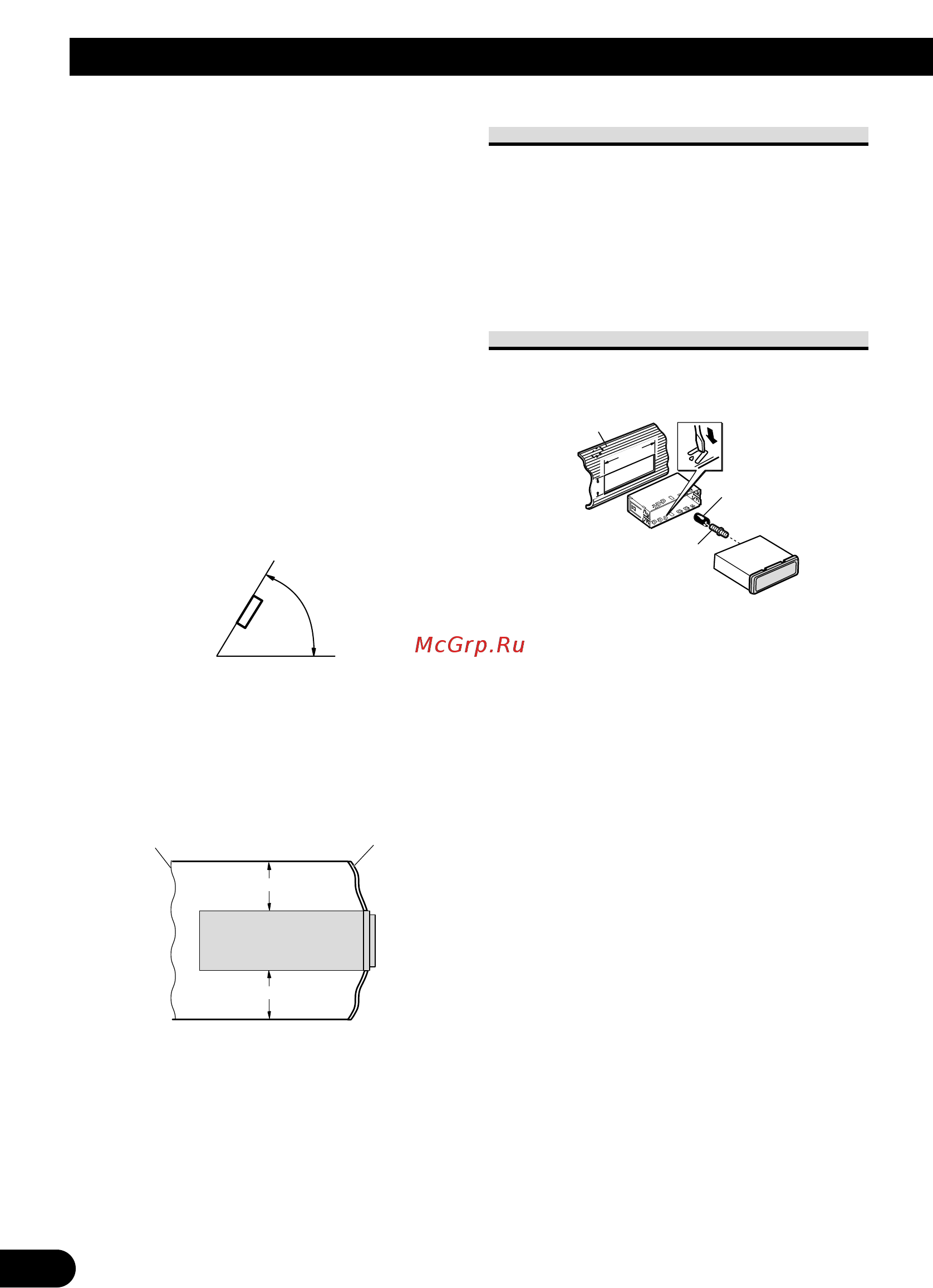

Installation
Remarque:
• Vérifiez toutes les connexions et tous les
systèmes avant l’installation finale.
• N’utilisez aucune pièce non autorisée.
L’utilisation de pièces non autorisées peut causer
un mauvais fonctionnement.
• Consultez votre revendeur si l’installation
nécessite que vous perciez des trous ou effectuiez
d’autres modifications du véhicule.
• N’installez pas l’appareil dans un endroit où:
— il peut gêner la conduite du véhicule.
— il peut causer des blessures à un passager à la
suite d’un arrêt brutal.
• Le laser à semi-conducteur sera endommagé en
cas de surchauffe. Installez cet appareil à l’écart
des endroits chauds tels que près de la sortie du
chauffage.
• Des performances optimales peuvent être
obtenues quand l’appareil est installé avec un
angle de moins de 60°.
• Lors de l’installation de l’appareil, laissez
suffisamment d’espace derrière le panneau
arrière pour permettre une dissipation correcte de
la chaleur et pliez tout câble gênant de façon
qu’il n’obstrue pas les orifices de ventilation.
Montage avant/arrière DIN
Cet appareil peut être installé correctement par
“l’avant” (montage avant conventionnel DIN) ou
par “l’arrière” (montage par l’arrière DIN, en
utilisant les trous taraudés de chaque côté du
châssis). Pour les détails, reportez-vous aux
méthodes d’installation suivantes.
Montage avant DIN
Installation avec l’amortisseur en caoutchouc
1. Insérez le manchon de montage dans le tableau
de bord.
• Si l’installation se fait dans un emplacement
étroit, utilisez le manchon de montage fourni.
S’il y a suffisamment de place derrière
l’appareil, utilisez le manchon de montage
fourni avec la voiture.
2. Fixez le manchon de montage en utilisant un
tournevis pour tordre les languettes de métal
(90°).
3. Installez l’appareil comme montré sur l’illustra-
tion.
53
53
1
1
182182
10 cm
10 cm
60°
Laissez suffisamment
d’espace
Tableau de bord
Amortisseur en
caoutchouc
Vis
Manchon de montage
Tableau de bord
