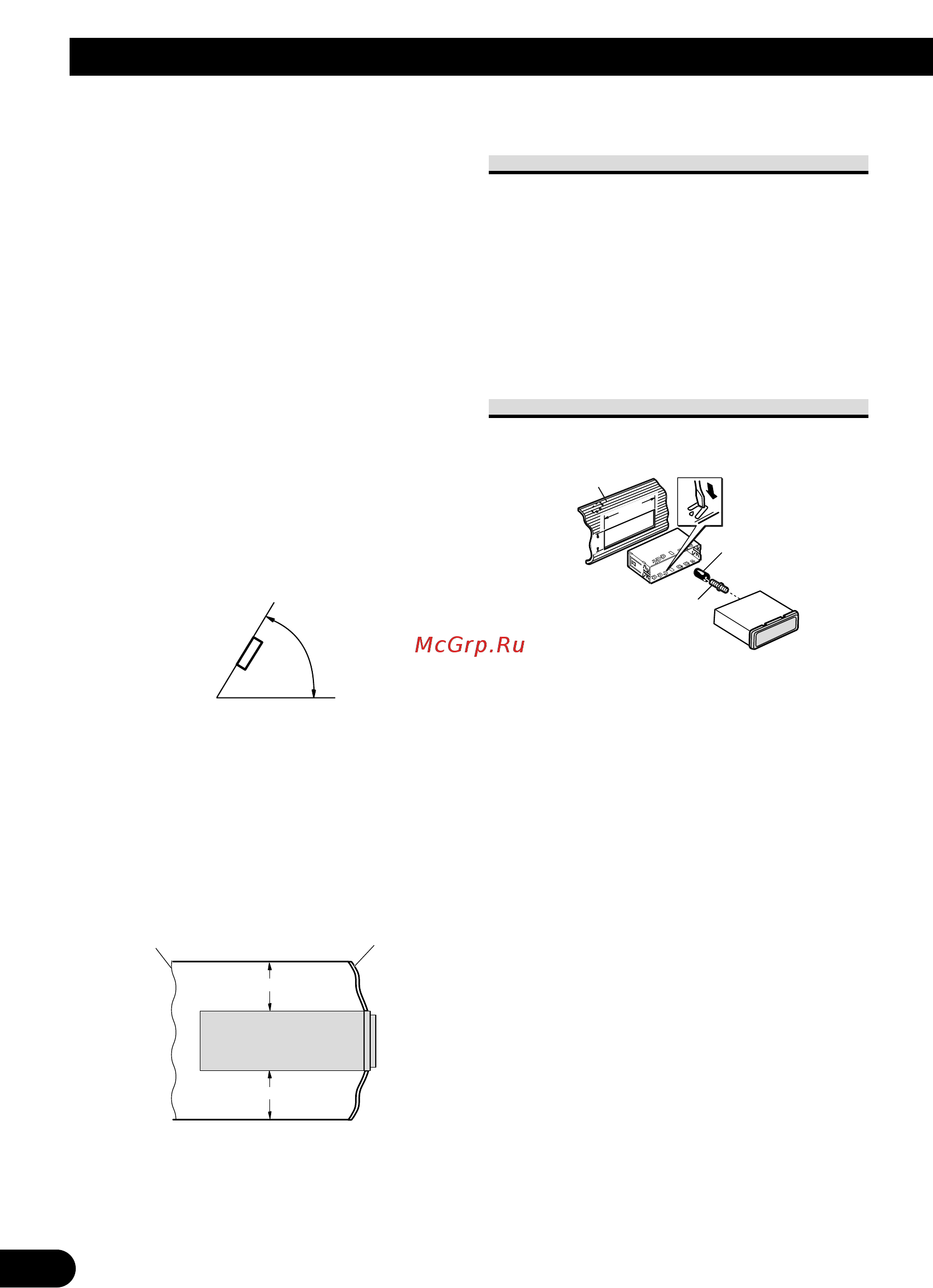

Установка Примечание Проверьте все соединения и системы перед окончательной установкой Не используйте неразрешенные части Использование неразрешенных частей может стать причиной неисправной работы Проконсультируйтесь с вашим дилером если установка требует просверливания отверстий или других модификаций вашего транспортного средства Не устанавливайте устройство там где оно может служить препятствием работы транспортного средства оно может стать причиной повреждения пассажира в результате внешпной остановки Полупроводниковый лазер будет поврежден если он перегреется Устанавливайте данное устройство вдали от горячих мест таких как рядом с выпуском нагревателя Переднее Заднее крепление по стандарту DIN Крепление данного устройства можно выполнять как спереди стандартное переднее крепление DIN так и сзади заднее крепление DIN с использованием резьбовых отверстий для винтов расположенных по бокам рамы устройства Более подробная информация приведена ниже в иллюстрированном описании методов установки Переднее крепление по стандарту DIN Установка с резиновой втулкой Оптимальное изображение не получается когда устройство установлено под углом меньше чем 60 При установке после подтверждения подходящего рассеивания тепла при использовании этого устройства пожалуйста удостоверьтесь что вы оставляете просторное место позади задней панели и пожалуйста сверните любые неприкрепленные кабели так чтобы они не смогли заблокировать вентиляционное отверстие Оставить просторное г1 _____________ п Передняя панель I Вставьте монтажный рукав в переднюю панель Когда устанавливаете в неглубокое пространство используйте предусмотренный монтажный рукав Если позади устройства имеется достаточное пространство используйте предусмотренный заводом монтажный рукав 2 Закрепите монтажный рукав используя отвертку чтобы согнуть металлические ушки 90 на место 3 Установите устройство как показано на иллюстрации
