3

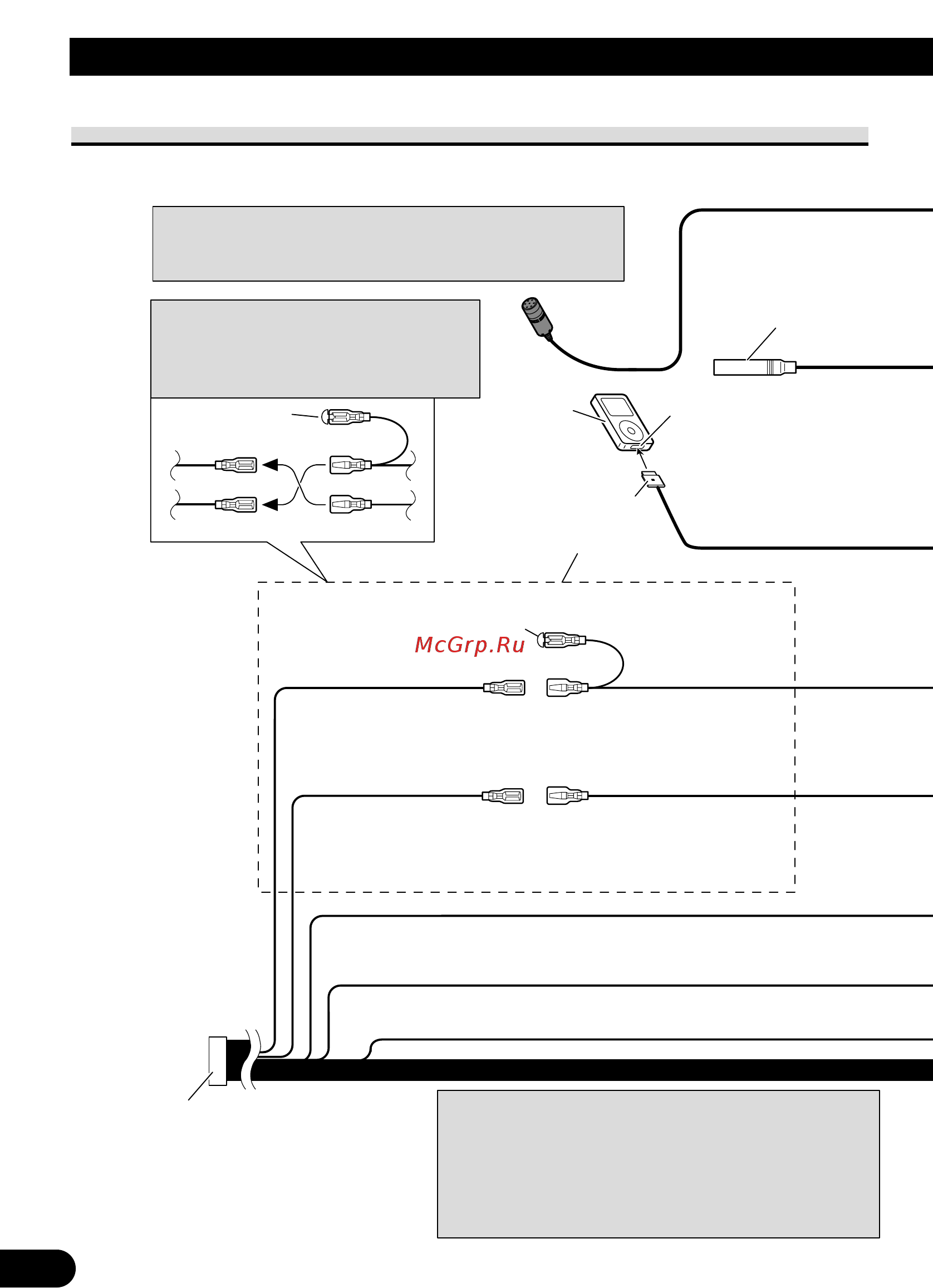

Connexion des appareils
1*
2*
4*
3*
5*
4 m
15 cm
2 m
Remarque:
Selon le véhicule, le rôle de 3* et 5* peut être
différent. En ce cas, veillez à relier 2* à 5* et
4* à 3*.
Reliez ensemble les
conducteurs de même couleur.
Capuchon (1*)
Ne retirez pas le capuchon si
cette prise n’est pas utilisée.
Jaune (2*)
Connectez à une prise
d’alimentation constante 12 V.
Jaune (3*)
Secours
(ou accessoire)
Rouge (4*)
Connectez à une prise commandée
par le commutateur d’allumage
(12 V CC).
Rouge (5*)
Accessoire
(ou secours)
Orange/blanc
Connectez à la prise du commutateur d’éclairage.
Noire (masse au châssis)
Connectez à une section métallique propre et
sans peinture.
Connecteur ISO
Remarque:
Sur certains véhicules, le connecteur ISO
peut comporter deux parties. En ce cas,
veillez à relier ces deux parties.
La disposition des broches du connecteur ISO diffère en fonction du
type de véhicule. Connectez 6* et 7* quand la broche 5 est la
commande d’antenne. Sinon, ne connectez jamais les broches 6* et 7*.
Jack d’antenne
Microphone
iPod avec
connecteur Dock
Connecteur Dock
Port de connexion Dock
Remarques:
• Change le réglage initial de cet appareil (reportez-vous aux
mode d’emploi). La sortie de caisson de grave de cet appareil
est monophonique.
• Lors de l’utilisation d’un caisson de grave de 70 W (2 W),
assurez-vous de le raccorder aux câbles Violet et Violet/noir
de cet appareil. Ne connectez rien aux câbles Vert et Vert/noir.
Raccordement du câble d’alimentation
