English
Español
Deutsch
Français
Italiano
Nederlands
4
14 cm
18 cm

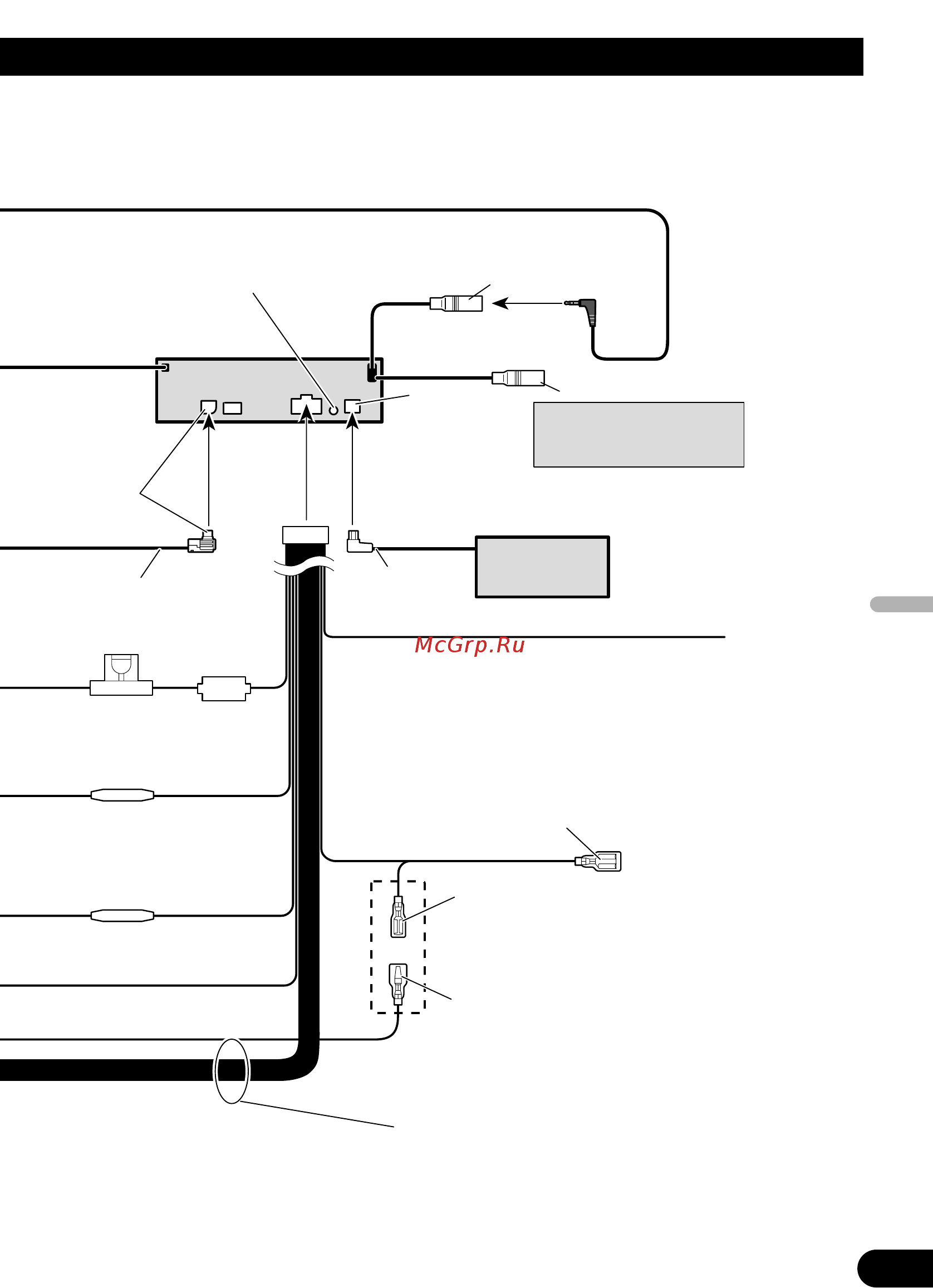

Câbles d’enceinte
Blanc : Avant gauche +
Blanc/noir : Avant gauche ≠
Gris : Avant droit +
Gris/noir : Avant droit ≠
Vert : Arrière gauche + ou
Caisson de grave +
Vert/noir : Arrière gauche ≠ ou
Caisson de grave ≠
Violet : Arrière droit + ou
Caisson de grave +
Violet/noir : Arrière droit ≠ ou
Caisson de grave ≠
Fusible (10 A)
Résistance fusible
Résistance fusible
Bleu/blanc (6*)
Bleu/blanc (7*)
Connectez à la prise du contrôle de relais de
l’antenne automatique (max. 300 mA, 12 V CC).
Bleu/blanc
Connectez à la prise de commande du système de
l’amplificateur de puissance (max. 300 mA 12 V CC).
Jaune/noir
Si vous utilisez un appareil muni d’une fonction de
mise en sourdine, connectez ce conducteur au
conducteur de sourdine audio de cet appareil.
Sinon, Iaisser le fil de mise en sourdine audio sans
aucune connexion.
Câble IP-BUS
Lecteur de CD à
chargeur (vendu
séparément)
Entrée microphone
Ce produit
Entrée de télécommande câblée
Un adaptateur de télécommande câblée
peut être connecté (vendu séparément).
Entrée IP-BUS
(Bleu)
Prise AUX (3.5 ø)
Utilisez un câble à fiches
stéréo mini pour raccorder un
appareil auxiliaire.
Câble d’interface
(par ex., CD-I200)
(vendu séparément)
Gris
