5

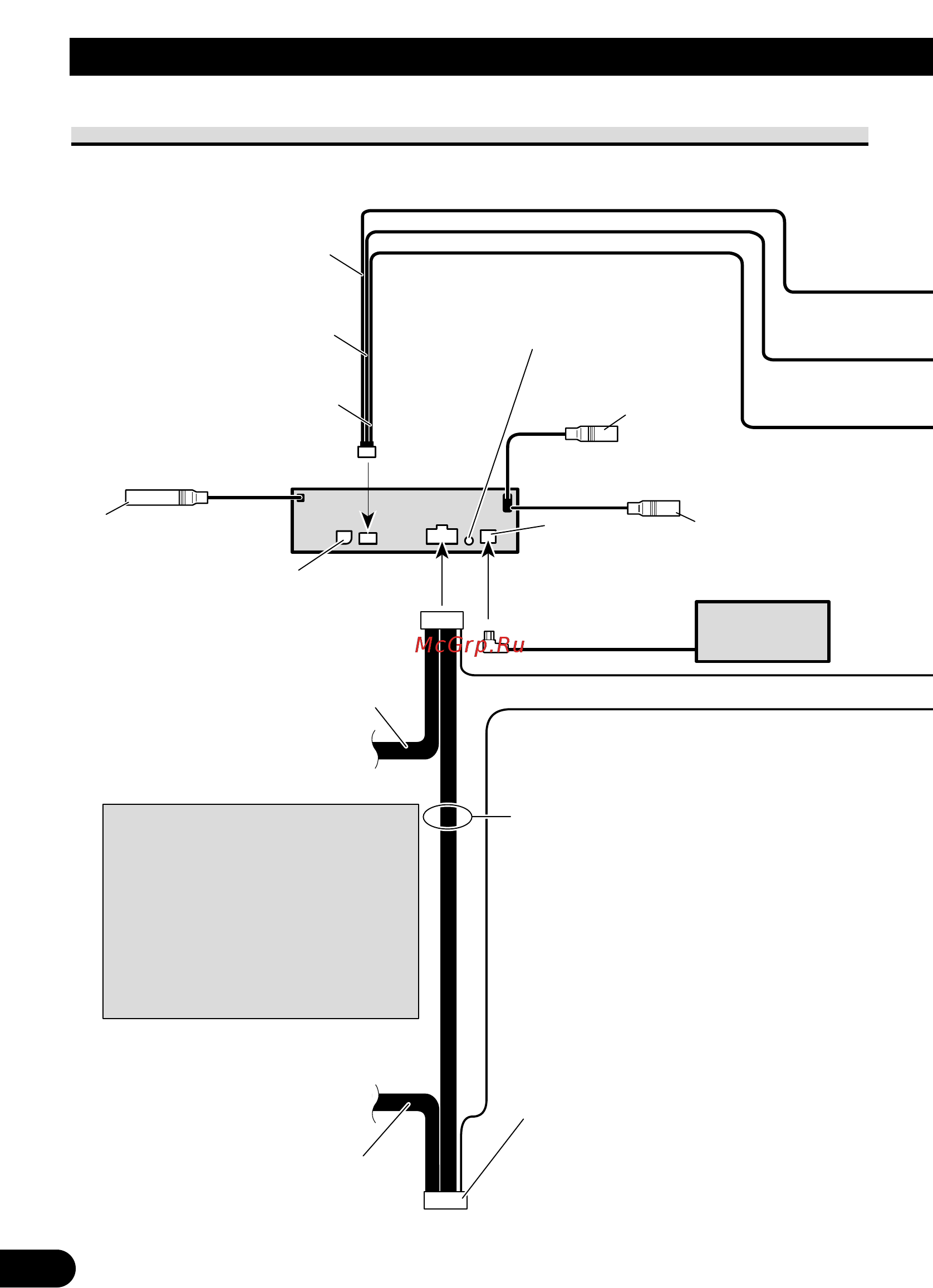

Collegamento delle unità
14 cm
18 cm
15 cm
15 cm
30 cm
15 cm
Consultare le pagine 3 e 4.
Consultare le pagine 3 e 4.
Consultare le pagine 3 e 4.
Questo
apparecchio
Terminal per antenna
Uscita anteriore
(FRONT OUTPUT)
Uscita del subwoofer
(SUBWOOFER OUTPUT)
Presa AUX
(Consultare le pagine 3 e 4.)
Uscita posteriore
(REAR OUTPUT)
Ingresso microfono
(Consultare le pagine 3 e 4.)
Ingresso del telecomando a filo
Qui si collega ladattatore del telecomando
a filo (venduto a parte).
Ingresso
IP-BUS (Blu)
Cavo IP-BUS
Multilettore CD
(venduto
separatamente)
Connettore ISO
Nota:
In alcuni veicoli, il connettore ISO potrebbe
essere diviso in due. In tal caso, non mancare di
connettere ambedue i connettori.
Cavi diffusore
Bianco : Anteriore sinistro +
Bianco/nero : Anteriore sinistro
Grigio : Anteriore destro +
Grigio/nero : Anteriore destro
Verde : Posteriore sinistro + o
Subwoofer +
Verde/nero : Posteriore sinistro o
Subwoofer
Violetto : Posteriore destro + o
Subwoofer +
Violetto/nero : Posteriore destro o
Subwoofer
Note:
Cambiare limpostazione iniziale di questa
unità (far riferimento al manuale
distruzioni per luso). Luscita subwoofer
di questa unità è di tipo mono.
Se simpiega un subwoofer da 70 W (2 )
è necessario collegarlo con i cavi viola e
viola/nero di questa unità. Nulla deve
invece essere collegato con i cavi verde e
verde/nero.
Collegamento ad un amplificatore di potenza venduto separatamente
