Collegamento delle unità
Sommario
Nota:
• Qualora l’unità venga installata in un veicolo la
cui chiavetta di accensione è sprovvista della
posizione ACC (accessori), il cavo rosso deve
essere collegato al terminale in grado di rilevare
il funzionamento della chiavetta stessa.
In caso contrario la batteria si scaricherebbe.
• L’impiego dell’unità in condizioni diverse dalle
seguenti potrebbe dar luogo a incendi o
malfunzionamenti:
— Veicoli provvisti di batteria da 12 V con
messa a terra sul negativo.
— Altoparlanti da 50 W (uscita) e da 4 ohm a
8 ohm (impedenza)
• Per impedire il verificarsi di cortocircuiti, di
surriscaldamento o di malfunzionamenti
raccomandiamo di osservare le seguenti
istruzioni.
— Prima di procedere con l’installazione
scollegate il terminale negativo della batteria.
— Bloccate i cavi con apposite fascette o con
del nastro adesivo. Per proteggere i cavi che
scorrono contro le parti metalliche del
veicolo avvolgeteli inoltre con del nastro
adesivo.
— Allontanate tutti i cavi da qualsiasi parte in
movimento quali, ad esempio, la leva del
cambio e le guide dei sedili.
— Allontanate tutti i cavi da punti ad elevata
temperatura quali, ad esempio, gli effusori
del sistema di riscaldamento del veicolo.
— Per collegare il cavo giallo alla batteria non
fatelo passare per un foro ricavato nella
struttura di separazione dal vano del motore.
— Proteggete con del nastro adesivo tutti i
connettori non usati.
— Non rimuovere i cappucci RCA se non
s’intende collegare i cavi RCA.
— Non accorciate alcun cavo di collegamento.
— Non tagliate la guaina d’isolamento del cavo
di alimentazione di questa unità in modo da
prelevare corrente per alimentare altri
apparecchi. La capacità di corrente di questo
cavo è infatti limitata.

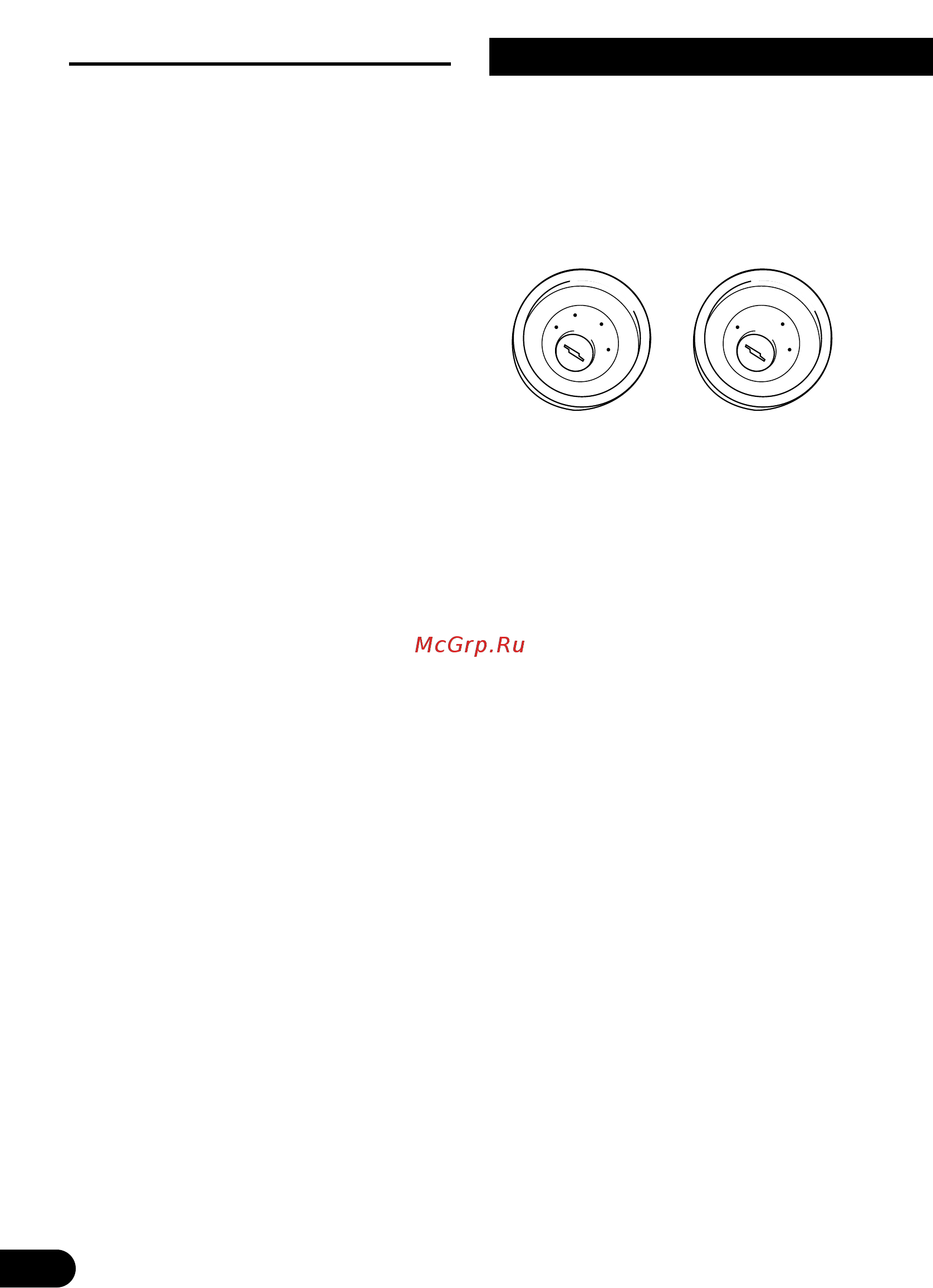

Assenza di posizione ACC
Posizione ACC
O
N
S
T
A
R
T
O
F
F
A
C
C
O
N
S
T
A
R
T
O
F
F
