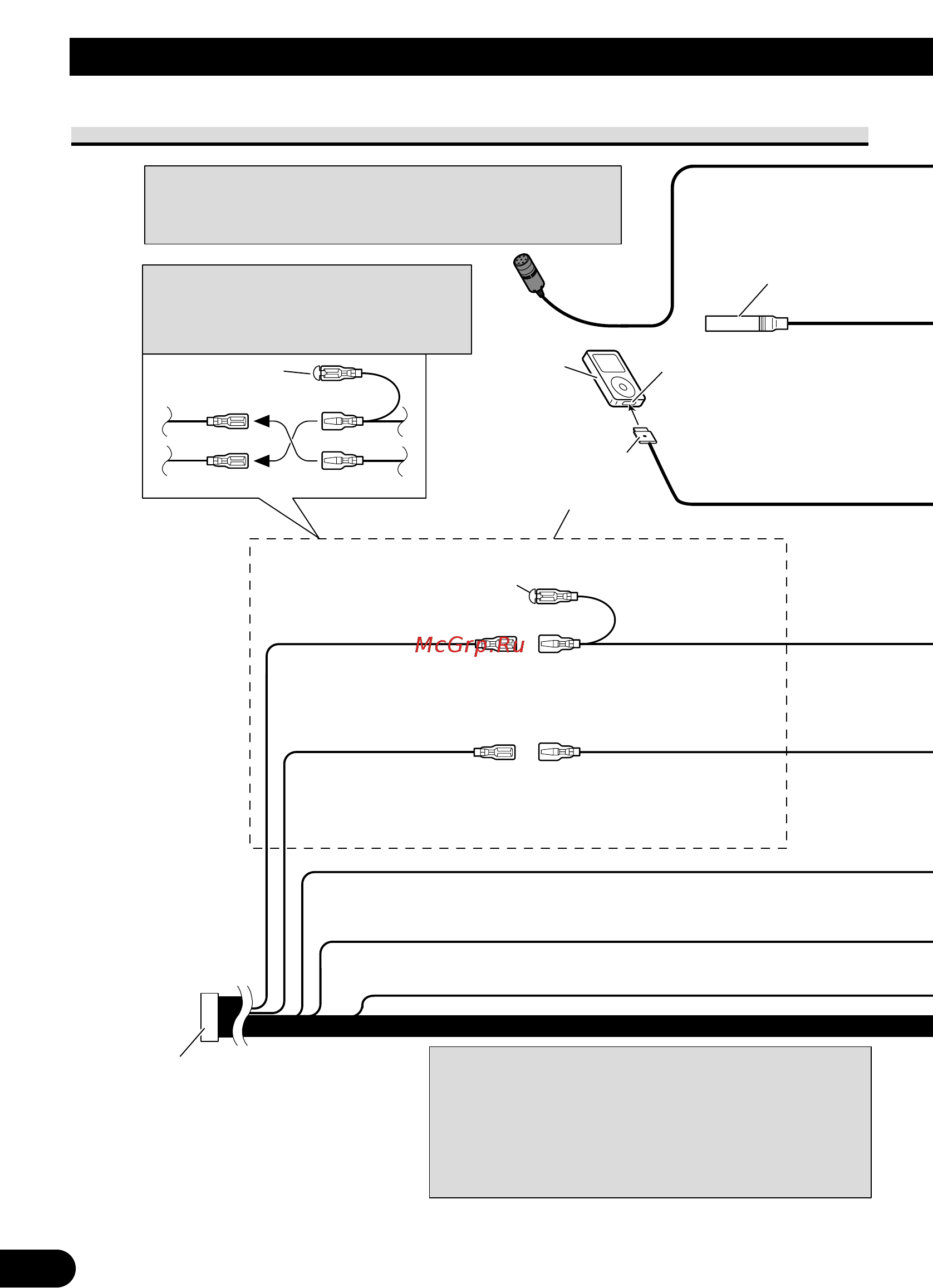

Collegamento delle unità
1*
2*
4*
3*
5*
4 m
15 cm
2 m
Nota:
A seconda del tipo di veicolo, la funzione di
3* e 5* potrebbe essere differente. In tal caso
collegare sempre 2* a 5* e 4* a 3*.
iPod con
connettore Dock
Connettore Dock
Porta connettore Dock
Collegare fra loro cavi di
uguale colore.
Capocorda (1*)
Non deve essere rimosso
quando non si impiega
questo connettore.
Giallo (2*)
Da collegare al terminale
costantemente alimentato a 12 V.
Giallo (3*)
Riserva
(o accessoria)
Rosso (4*)
Da collegare al terminale
controllato dalla chiavetta di
accensione (12 V CC).
Rosso (5*)
Accessoria
(o riserva)
Arancione/bianco
Collegare al terminale dell’interruttore
d’illuminazione.
Nero (messa a terra sulla carrozzeria)
Da collegare in un punto metallico pulito e
non verniciato.
Connettore ISO
Nota:
In alcuni veicoli, il connettore ISO
potrebbeessere diviso in due. In tal
caso, non mancare diconnettere
ambedue i connettori.
Terminal per antenna
Microfono
Note:
• Cambiare l’impostazione iniziale di questa unità (far
riferimento al manuale d’istruzioni per l’uso). L’uscita
subwoofer di questa unità è di tipo mono.
• Se s’impiega un subwoofer da 70 W (2 Ω) è necessario
collegarlo con i cavi viola e viola/nero di questa unità. Nulla
deve invece essere collegato con i cavi verde e verde/nero.
La posizione dei poli del connettore ISO differisce in relazione
al tipo di veicolo. Se il polo 5 è del tipo per il comando dell’antenna,
collegare 6* e 7*. Nei veicoli di altri tipi non collegare mai 6* e 7*.
Collegamento del cavo di alimentazione
