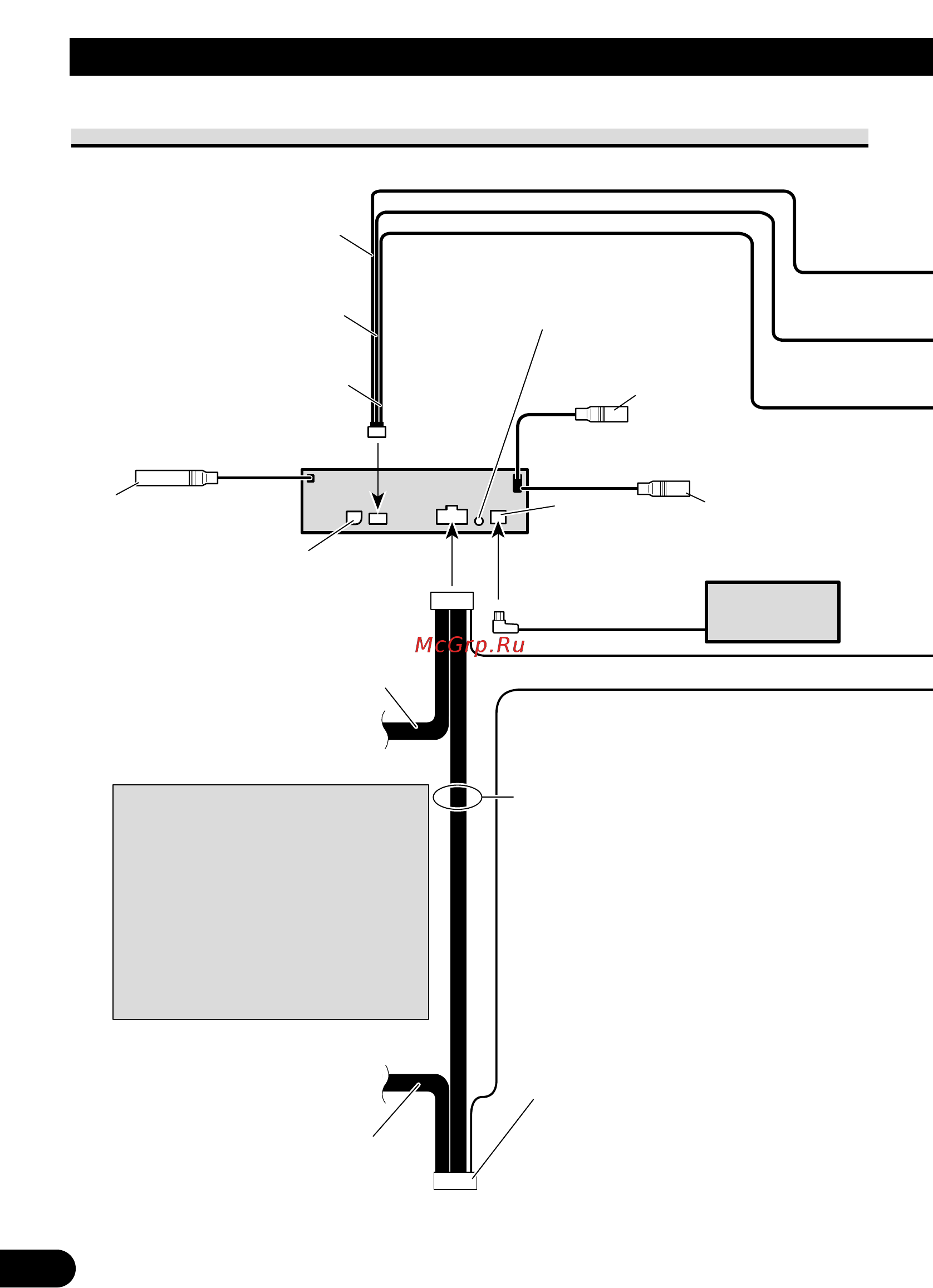

Подключение устройст в Соединение с усилителем мощности который продается отдельно 30 см 15 см 15 см Выходной сигнал низкочастотного динамика SUBWOOFER OUTPUT Дистанционный монтажный вход Адаптер жестко смонтированного дистанционного управления может быть подключен продается отдельно Передний выход FRONT OUTPUT Незатухающий выходной сигнал REAR OUTPUT сигнал микрофона I на страницы 3 4 Данное устройство 1 нездо антенны 15 см Ссылка на страницы 3 4 CED Гнездо AUX подключения Ссылка на страницы 3 4 IP BUS синий Кабель IP BUS Многодисковый проигрыватель продается отдельно Ссылка на страницы 3 4 Примечание Измените исходные настройки данного устройства См Руководство по э ксплуатации Низкочастотный динамик данного устройства обеспечивает монофонический выходной сигнал Когда используется Низкочастотный динамик 70 Вт 2 2 будьте уверены что соединили Фиолетовый провод с Фиолетово Черным проводом данного устройства Ничего не соединяйте с Зеленым проводом и Зелено Черным проводом Провода динамиков Белый Белый черный Серый Серый черный Зеленый Передний левый Передний левый Передний правый Передний правый Задний левый или Низкочастотный динамик Зеленый черный Задний левый или Низкочастотный динамик Фиолетовый Задний правый или Низкочастотный динамик Фиолетовый черный Задний правый или Низкочастотный динамик Разъем ISO Примечание В некоторых автомобилях разъем ISO может быть выполнен в виде двух разъемов В этом случае необходимо подключить кабели к обоим разъемам
