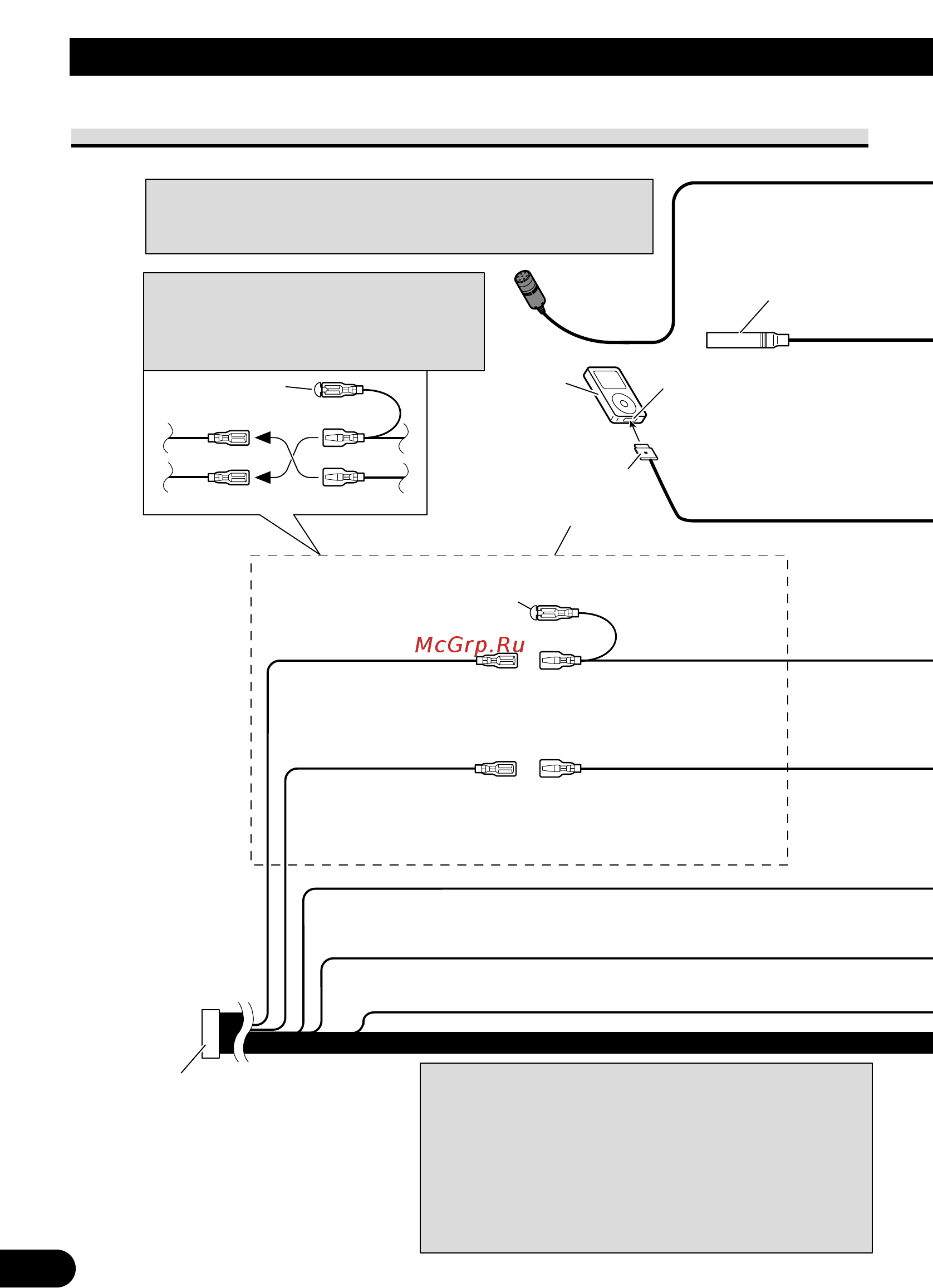

Подключение устройст в Соединения силовых кабелей Расположение штекеров разъема ISO может быть различным в зависимости от типа автомобиля Соедините штекеры 6 и 7 если штырь 5 это штырь типа управления антенны Никогда не соединяйте штекеры 6 и 7 во всех октальных типах автомобилей Микро фон Примечание В зависимости ОУГ типа автомобиля функции штекеров 3 и 5 могут обличаться В этом случае обязательно соедините штекер 2 со штекером 5 и штекер 4 со штекером 3 Роб СО стыковочным соединителем Гнездо антенны 15 см Порт стыковочного соединителя Стыковочный соединитель Соедините друг с другом провода одного цвета Колпачок 1 Не снимайте колпачок если клемма не используется Желтый 3 Резервный или вспомогательный Желтый 2 Подключите к клемме постоянно подающей 12 В Красный 5 Вспомогательный или резервный Красный 4 Подключите к клемме контролируемой замком зажигания 12 В пост ток Of Разъем ISO Примечание В некоторых автомобилях разъем ISO может быть выполнен в виде двух разъемов В этом случае необходимо подключить кабели к обоим разъемам Оранжевый белый Подключить к клемме выключателя освещения Черный заземление на массу Подключите к чистому неокрашенному металлическому участку Примечание Измените исходные настройки данного устройства См Руководство по эксплуатации Низкочастотный динамик данного устройства обеспечивает монофонический выходной сигнал Когда используется Низкочастотный динамик 70 Вт 2 2 будьте уверены что соединили Фиолетовый провод с Фиолетово Черным проводом данного устройства Ничего не соединяйте с Зеленым проводом и Зелено Черным проводом
