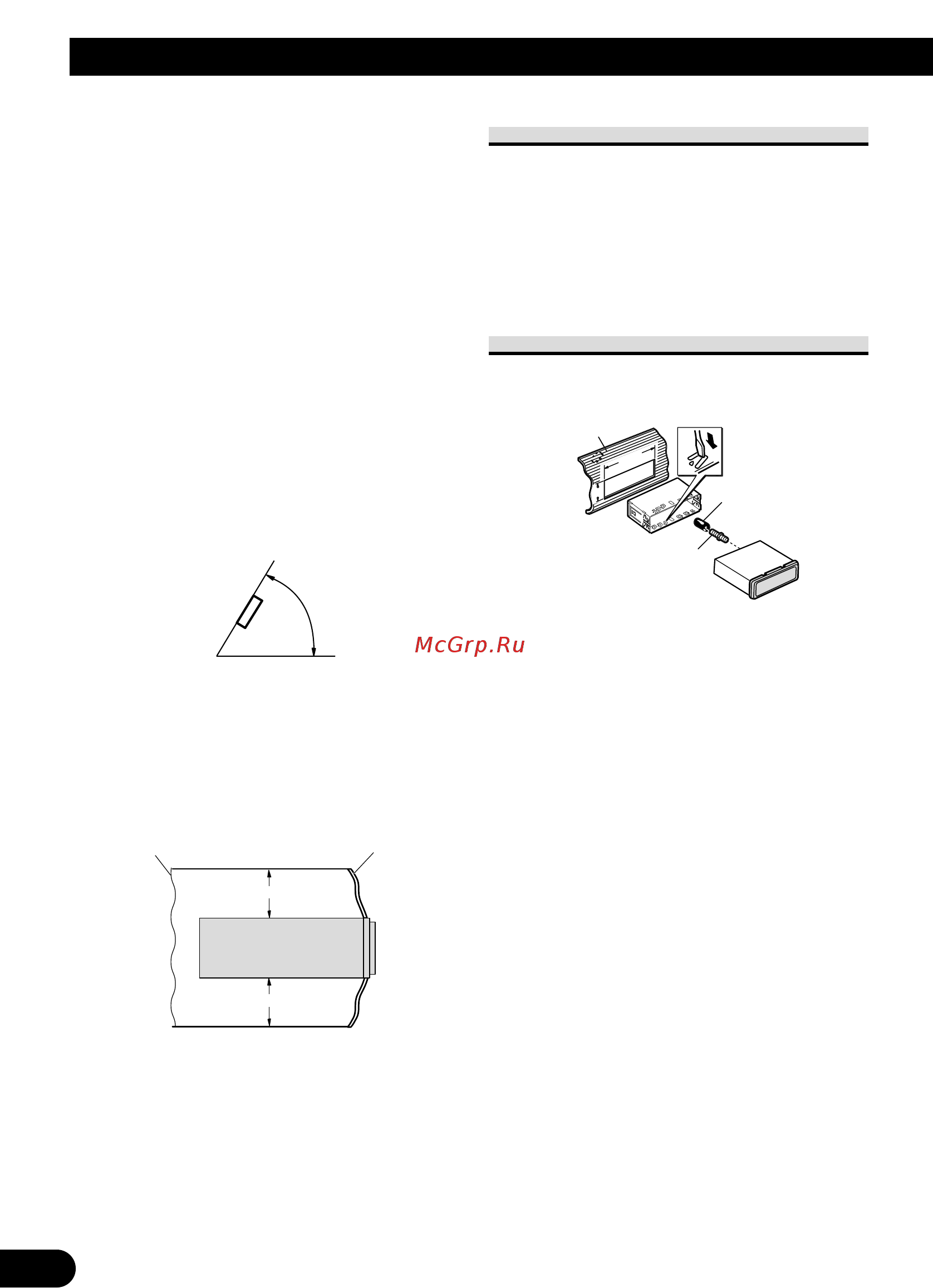

Einbau
Hinweise:
•Überprüfen Sie alle Anschlüsse und Systeme,
bevor Sie das Gerät endgültig einbauen.
• Verwenden Sie keine unautorisierten Teile. Die
Verwendung von unautorisierten Teilen kann zu
Funktionsstörungen führen.
• Wenden Sie sich an Ihren Fachhändler, wenn
zum Einbau des Geräts Löcher gebohrt oder
andere Veränderungen an Ihrem Auto
vorgenommen wenden müssen.
• Bauen Sie das Gerät nicht an einer Stelle ein, wo:
— es den Fahrer beim Fahren behindert.
— es den Beifahrer bei plötzlichem Bremsen
verletzen kann.
• Der Halbleiterlaser wird bei Überhitzung
beschädigt. Bauen Sie das Gerät daher nicht an
einer Stelle ein, wo es heiß wird, z. B. in der
Nähe einer Heizungsauslassöffnung.
• Die optimale Leistung wird erzielt, wenn der
Einbauwinkel nicht mehr als 60° beträgt.
• Damit die bei Betrieb dieses Geräts
entwickelte Wärme richtig abgeleitet werden
kann, sorgen Sie beim Einbau dafür, dass
ausreichend Platz hinter der Rückwand bleibt,
und wickeln Sie lockere Kabel so, dass diese
keine Öffnungen blockieren können.
DIN Einbau an der Vorderseite/Rückseite
Dieses Gerät kann entweder an der “Vorderseite”
(herkömmliche DIN Einbau an der Vorderseite)
oder an der “Rückseite” (DIN Einbau an der
Rückseite mit Hilfe der Löcher für die
Gewindeschrauben, die sich an der Seite des
Geräte-Chassis befinden) eingebaut werden.
Einzelheiten entnehmen Sie bitte den folgenden
Einbaumethoden.
DIN Einbau an der Vorderseite
Einbau mit der Gummibuchse
1. Setzen Sie den Halter in das Armaturenbrett ein.
• Verwenden Sie beim Einbau an einer engen
Stelle einen mitgelieferten Halter. Wenn nicht
genügend Platz hinter dem Gerät vorhanden
ist, verwenden Sie den vom Werk
mitgelieferten Halter.
2. Befestigen Sie den Halter mit Hilfe eines
Schraubendrehers, um die Metalllaschen um 90°
zu verbiegen.
3. Bauen Sie das Gerät wie gezeigt ein.
53
53
1
1
182182
10 cm
10 cm
60°
Reichlich Platz lassen
Armaturenbrett
Gummibuchse
Schraube
Halter
Armaturenbrett
