RIGOL Глава 5. Вывод IQ модуляции
Руководство пользователя DG5000
2
Общие сведения об IQ модуляции
Во время IQ модуляции два ортогональных сигнала (с одинаковыми частотами
несущих волн, сдвигом по фазе 90°, как правило обозначаемые Sin или Cos) раздельно
модулируются двумя сигналами I (In-Phase, cфазированный, синфазная составляющая)
и Q (Quadrature Phase, сдвиг по фазе на 90°, ортогональная составляющая)
соответственно, а затем совмещаются и передаются вместе с целью повышения
коэффициента использования спектра частот.
В современных системах связи с целью повышения коэффициента использования
спектра частот используются различные векторные модуляции, такие как BPSK, QPSK,
QAM и другие. Для цифрового сигнала такого понятия, как вектор, не существует. IQ
модуляция позволяет векторно соединить цифровой и аналоговый сигналы.

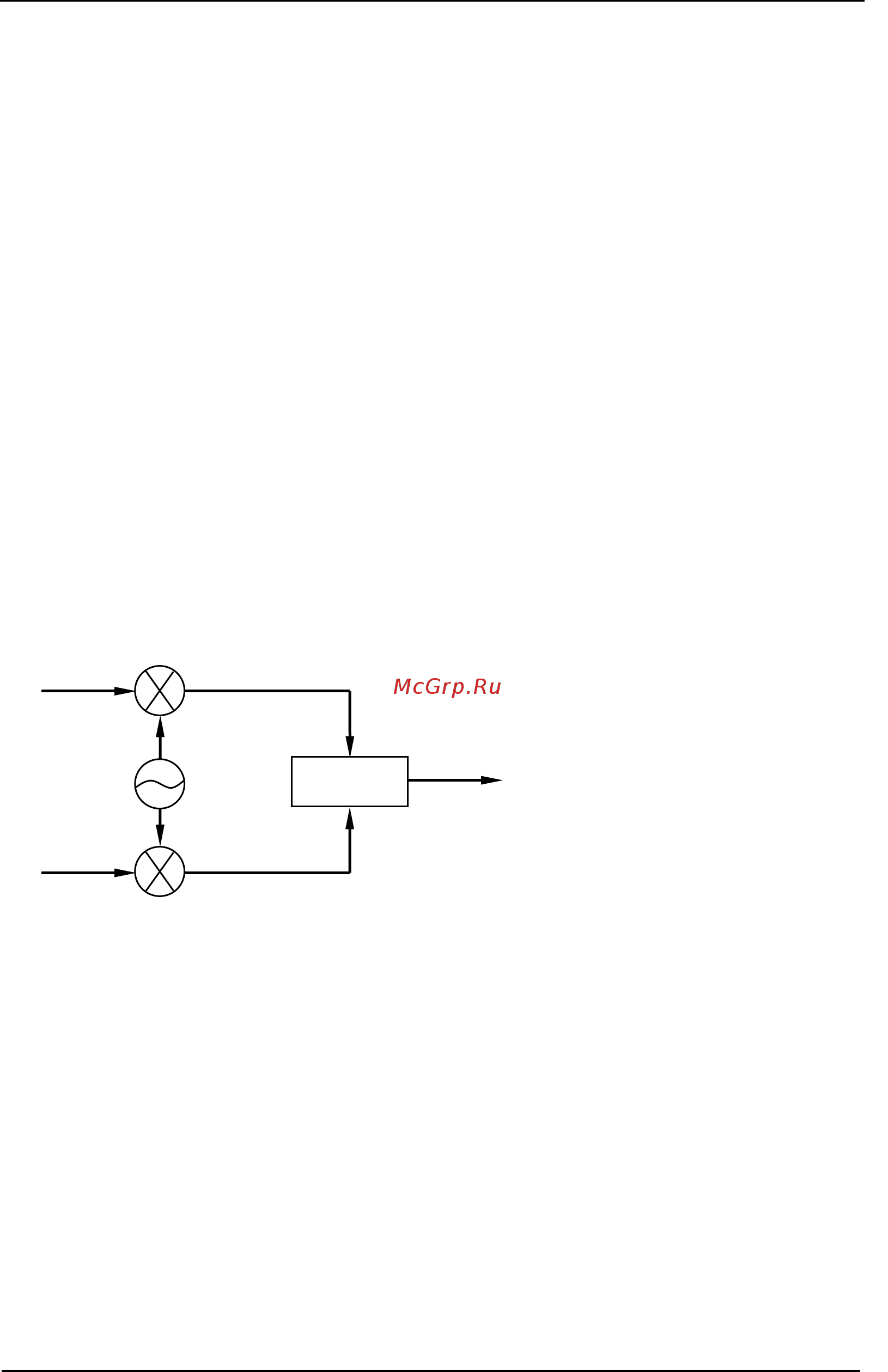

Как показано на рисунке ниже, два сигнала I и Q умножены на Sin и Cos
соответственно, а затем объединены. В результате на выводе образуется
модулированный IQ сигнал.
Add
I
Q
Out
Sin
Cos
)t(Cos)t(Q)t(Sin)t(IutO ω×+ω×=
