Глава 8. Вывод сигнала со скачкообразным изменением частоты RIGOL
Руководство пользователя DG5000
3
Активация функции скачкообразного изменения
частоты
На лицевой панели нажмите Utility Настройка CH1 (или Настройка CH2), затем с
помощью стрелок перейдите на страницу 2/2 меню и нажмите софт-клавишу
Скачкообразное изменение частоты для активации данной функции на CH1 (или
CH2). Интерфейс настройки данной функции приведен ниже:

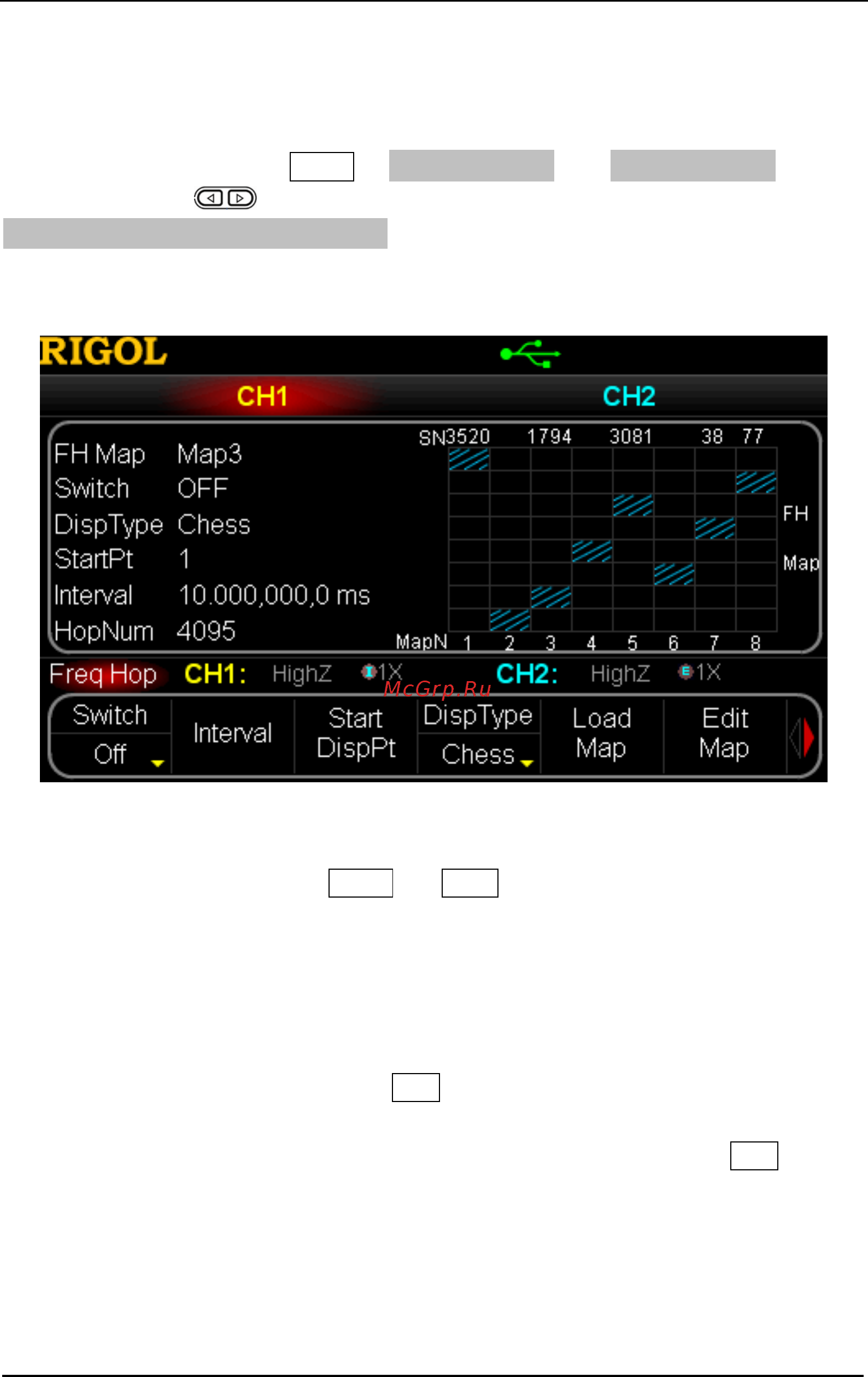

Рис. 8-1 Интерфейс настройки функции скачкообразного изменения частоты
При включенных функциях Sweep или Burst функция Скачкообразное изменение
частоты не может быть активирована
В модели DG5000 при активированной функции «Скачкообразное изменение
частоты» для несущей волны может использоваться только волновая форма
Синусоида. Использование данной функции возможно только при выборе формы
волны Синусоида.
Когда активированы функция Mod (только AM или ASK) и функция
Скачкообразного изменения частоты, частота несущей волны сигнала AM может
изменяться (она не будет изменяться, если включена только функция Mod).
