RIGOL Глава 10. Расширенные функции
Руководство пользователя DG5000
42
Настройка интерфейса удаленного управления
Генератор DG5000 оснащен такими интерфейсами, как USB, GPIB (IEEE-488) и LAN;
при этом возможен доступ к настройкам параметров I/O посредством удаленного
управления через интерфейсы GPIB и LAN (параметры USB в настройке не
нуждаются).
Нажмите Utility Настройка интерфейса для перехода в соответствующее меню, а
затем выберите GPIB или LAN. Данная настройка сохраняется в энергонезависимой
памяти устройства.
Настройка адреса GPIB
Каждое устройство в интерфейсе GPIB (IEEE-488) должно иметь свой уникальный
адрес.
Нажмите Utility Настройка интерфейса Адрес GPIB и задайте необходимое
значение с помощью цифровой клавиатуры или ручки управления. Область
допустимых значений параметра: от 0 до 30. По умолчанию установлено значение: 2.
Данная настройка сохраняется в энергонезависимой памяти устройства.
Настройка параметров локальной сети (LAN)
Нажмите Utility Настройка интерфейса LAN для перехода в меню настройки
локальной сети, изображенное на рисунке ниже.

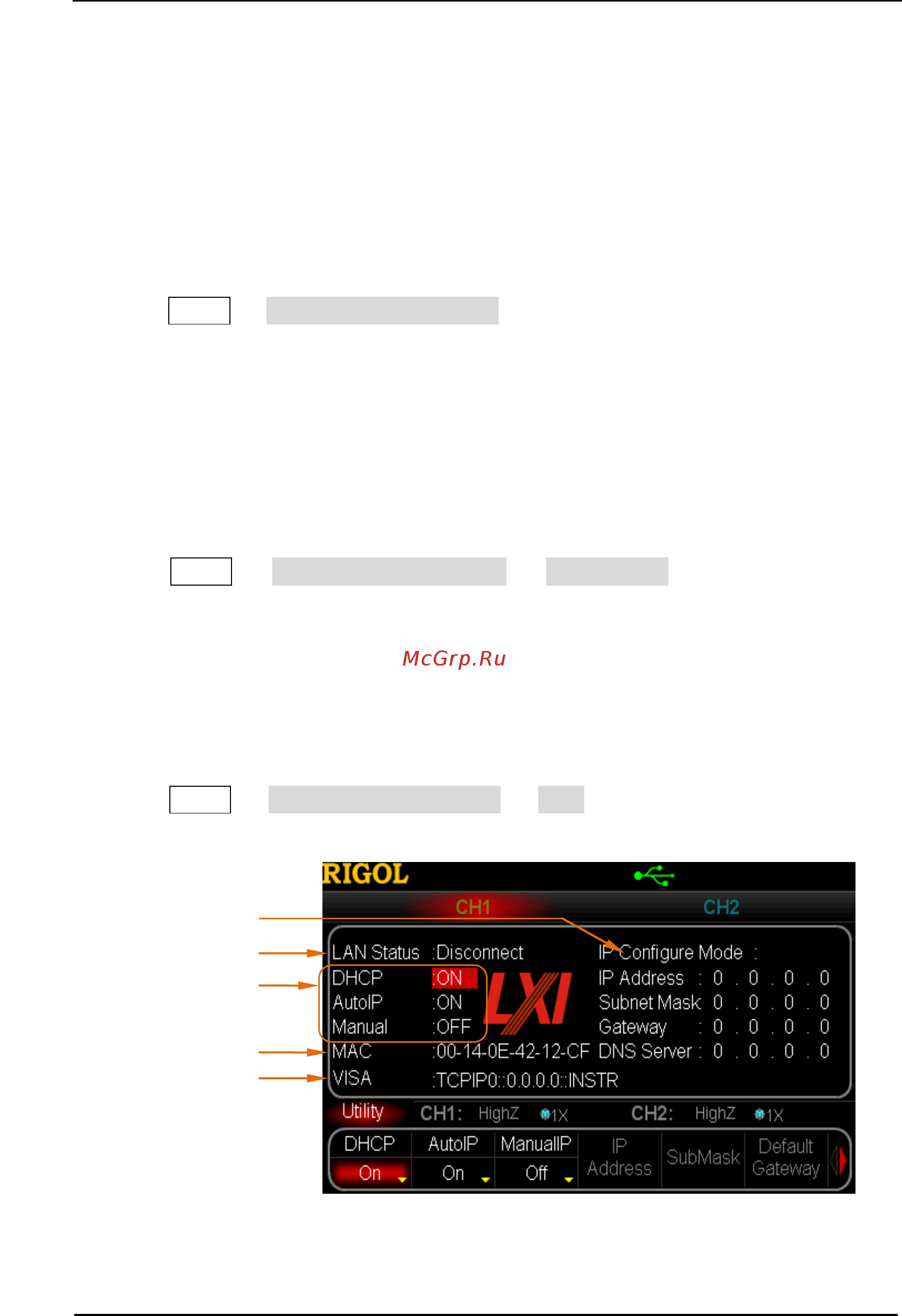

Рис. 10-4 Меню настройки локальной сети (LAN)
Текущ. режим настроек IP
Состояние сети
Статус режима настроек IP
MAC адрес
VISA дескриптор
