RIGOL Глава 9. Сохранение и использование
Руководство пользователя DG5000
4
Выбор типа отображения
Нажмите Store/Recall Обзор для переключения между типами отображения
«Директория» и «Файл». Затем выберите необходимую директорию или файл с
помощью ручки управления, используйте стрелки Вправо/Влево для открытия и
закрытия директории.
Директория: переключение между Диском С, Диском D (когда вставлена
флэш-карта) и Диском E (когда вставлена флэш-карта). Нажатие стрелок
Вправо/Влево приводит к открытию и закрытию директорий.
Файл: переключение между файлами и папками выбранной директории.
Сохранить файл
1. Выберите тип файла
Выберите необходимый тип файла в соответствии с описанием раздела «Выбор
типа файла». Обратите внимание, если текущим выбранным типом файла
является «Все файлы», операция «Сохранение файла» будет недоступна.
2. Откройте меню ввода имени файла
В меню «Сохранение и использование» выберите Тип отображения «Файл» и
нажмите Сохранить для перехода в меню ввода имени файл, изображенное на
рисунке ниже.

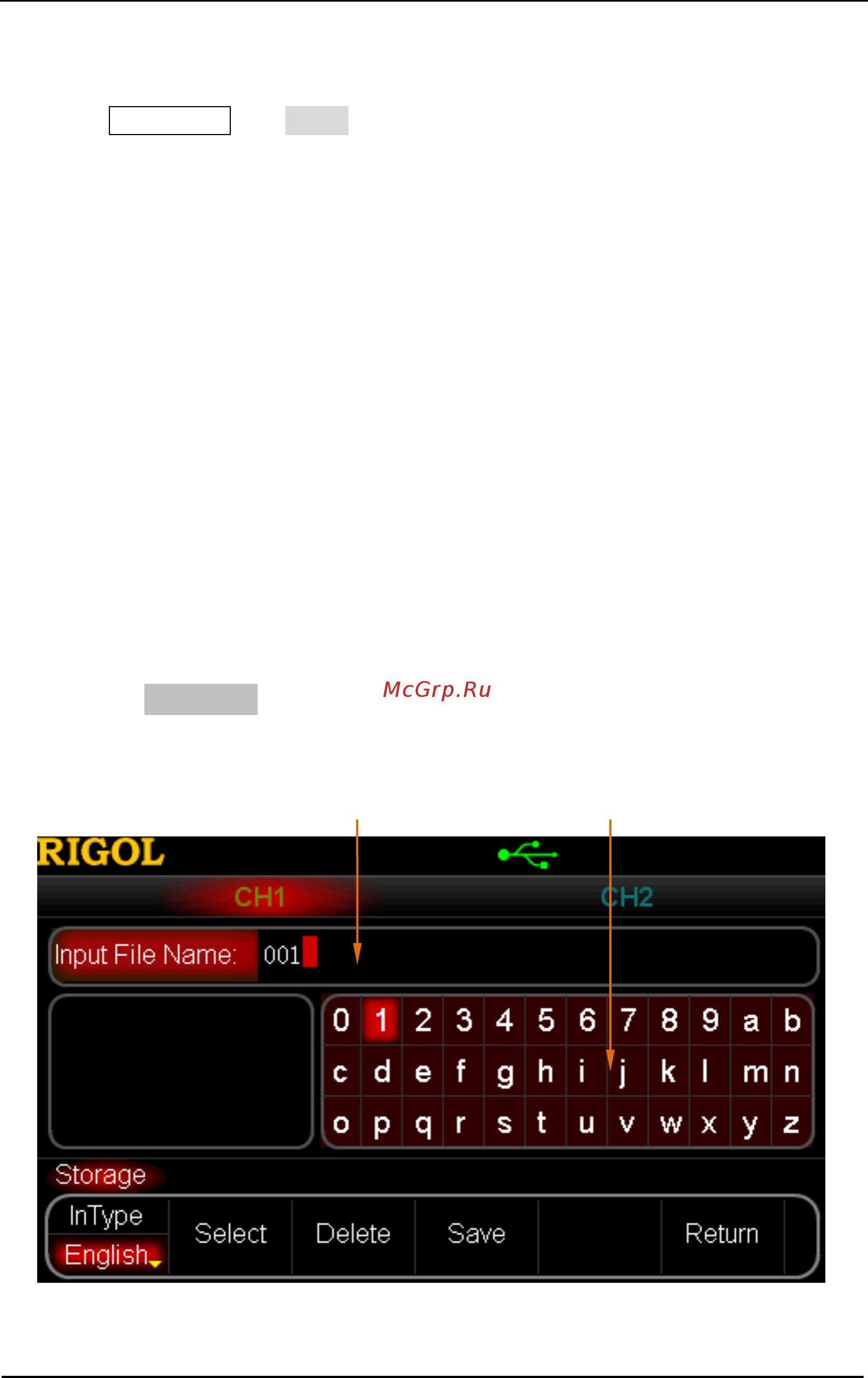

Рис. 9-2 Меню ввода имени файла (английский язык)
Ввод имени файла Виртуальная клавиатура
