Глава 1. Вводная часть RIGOL
Руководство пользователя DG5000
5
Лицевая панель
В инструкции для описания лицевой панели сигнал-генератора, как пример,
используется панель двухканального устройства.

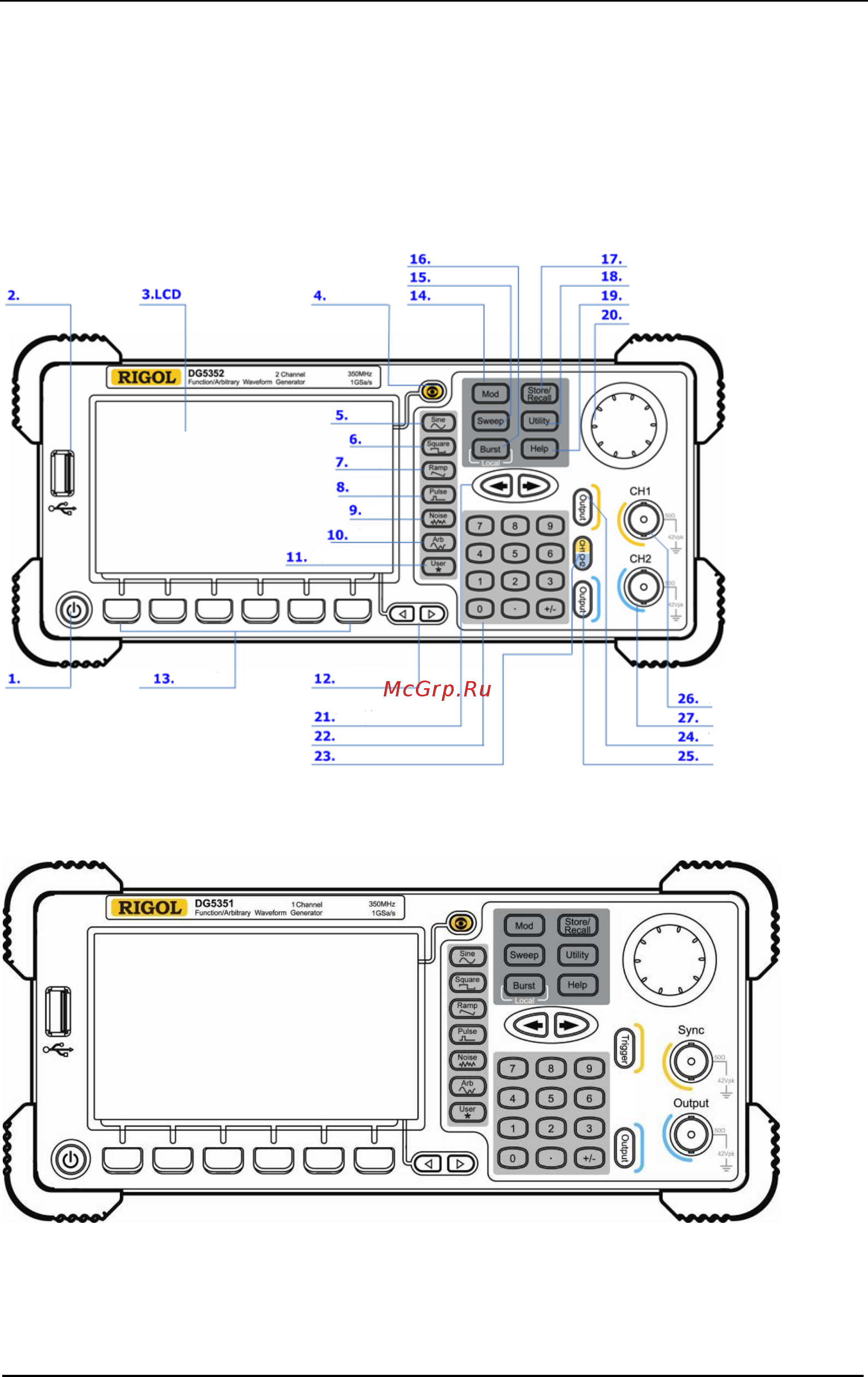

Рис. 1-1 Общий вид лицевой панели двухканального устройства
Рис. 1-2 Общий вид лицевой панели одноканального устройства
