RIGOL Глава 10. Расширенные функции

Руководство пользователя DG5000

Настройка сопротивления

Настойка сопротивления возможна для таких параметров, как выходная амплитуда и

смещение напряжения. Для коннектора [Output] на задней панели генератор

обеспечивает фиксированное последовательно соединенное выходное сопротивление

50 Ом. Если фактическая нагрузка отличается от указанной величины, отображаемый

уровень напряжения не будет соответствовать напряжению измеряемого устройства.

Для обеспечения корректного уровня напряжения настройка нагрузочного

сопротивления должна соответствовать фактическому уровню напряжения.

Нажмите Utility  Настройка CH1  Сопротивление для выбора «Высокое

сопротивление» или «Нагрузка». По умолчанию установлено: «Высокое

сопротивление». При выборе «Нагрузка» задайте величину сопротивления с помощью

цифровой клавиатуры. Область допустимых значений показателя: от 1 Ω до 10 kΩ.

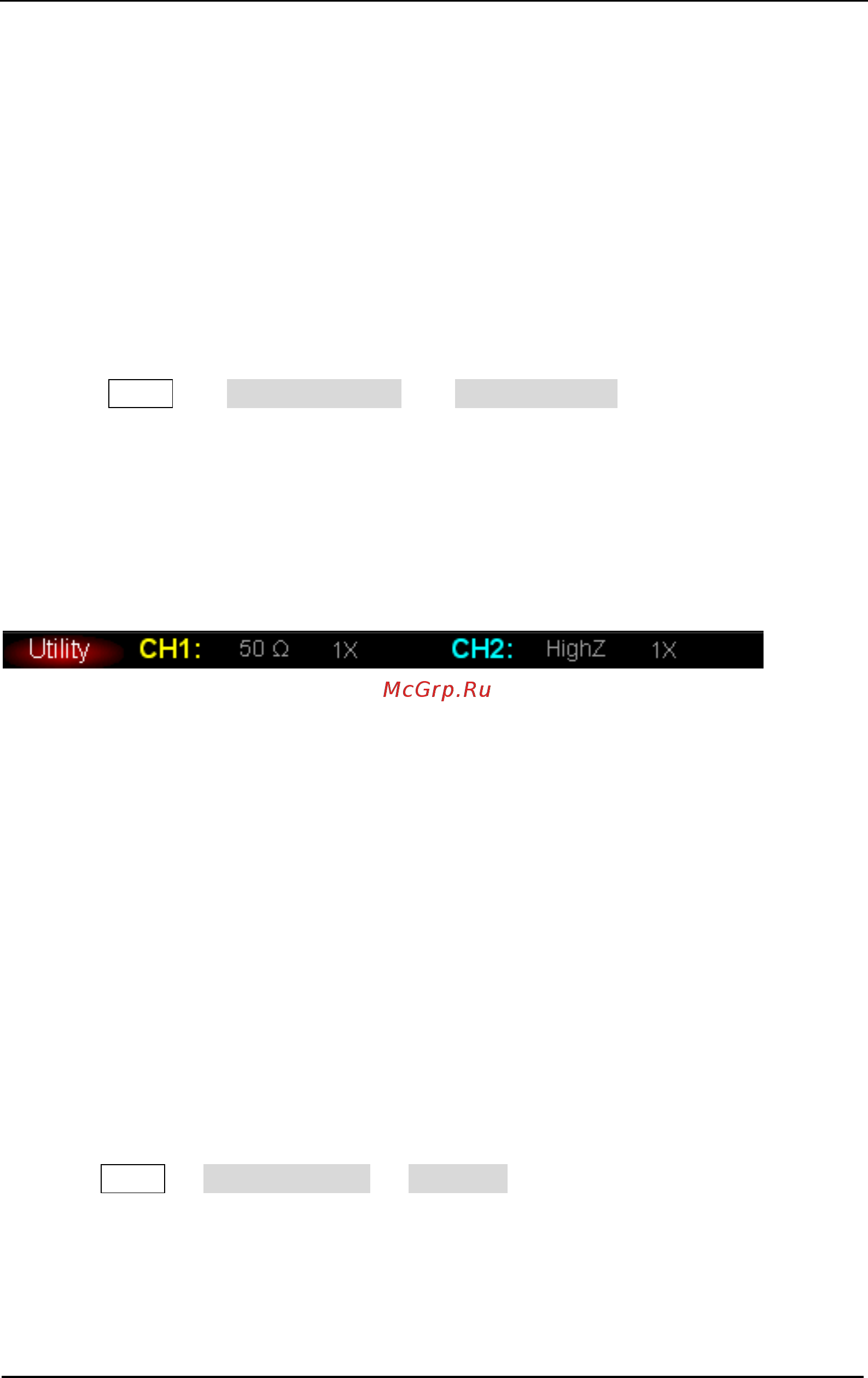

Установлено по умолчанию: 50 Ом. Установленная величина сопротивления будет

отображаться на дисплее, как например, на рисунке ниже: величина сопротивления на

CH1 – 50 Ом, а на CH2 – “Высокое сопротивление”.

 В случае если настройки сопротивления будут изменены, генератор автоматически

перенастроит значения параметров амплитуда вывода и напряжение смещения

нуля на выходе. Например, если текущее значение параметра амплитуда

составляет «5 Vpp», при изменении выходного сопротивления с показателя «50

Ом» на «высокое сопротивление» отображаемая амплитуда будет увеличена в два

раза и составит «10 Vpp»; если текущее выходное сопротивление будет изменено с

показателя «высокое сопротивление» на «50 Ом», то отображаемая амплитуда

будет уменьшена в два раза (от исходного значения) и составит «2,5 Vpp»

 В случае если текущая настройка сопротивления - «высокое сопротивление»,

единица измерения параметра амплитуда не может быть установлена как «dBm»

(будет недоступной).

Настройка диапазона

Нажмите Utility  Настройка CH1  Диапазон для выбора «Автоматический» или

«Удержание». По умолчанию установлено: «Автоматический».

 Автоматический: генератор выбирает наиболее оптимальные настройки для

выходного усилителя мощности и аттенюатора.

 Удержание: автоматическая оптимизация отключается с целью избежания
