RIGOL Глава 7. Вывод пакетного сигнала

Руководство пользователя DG5000

Стробируемый пакетный сигнал

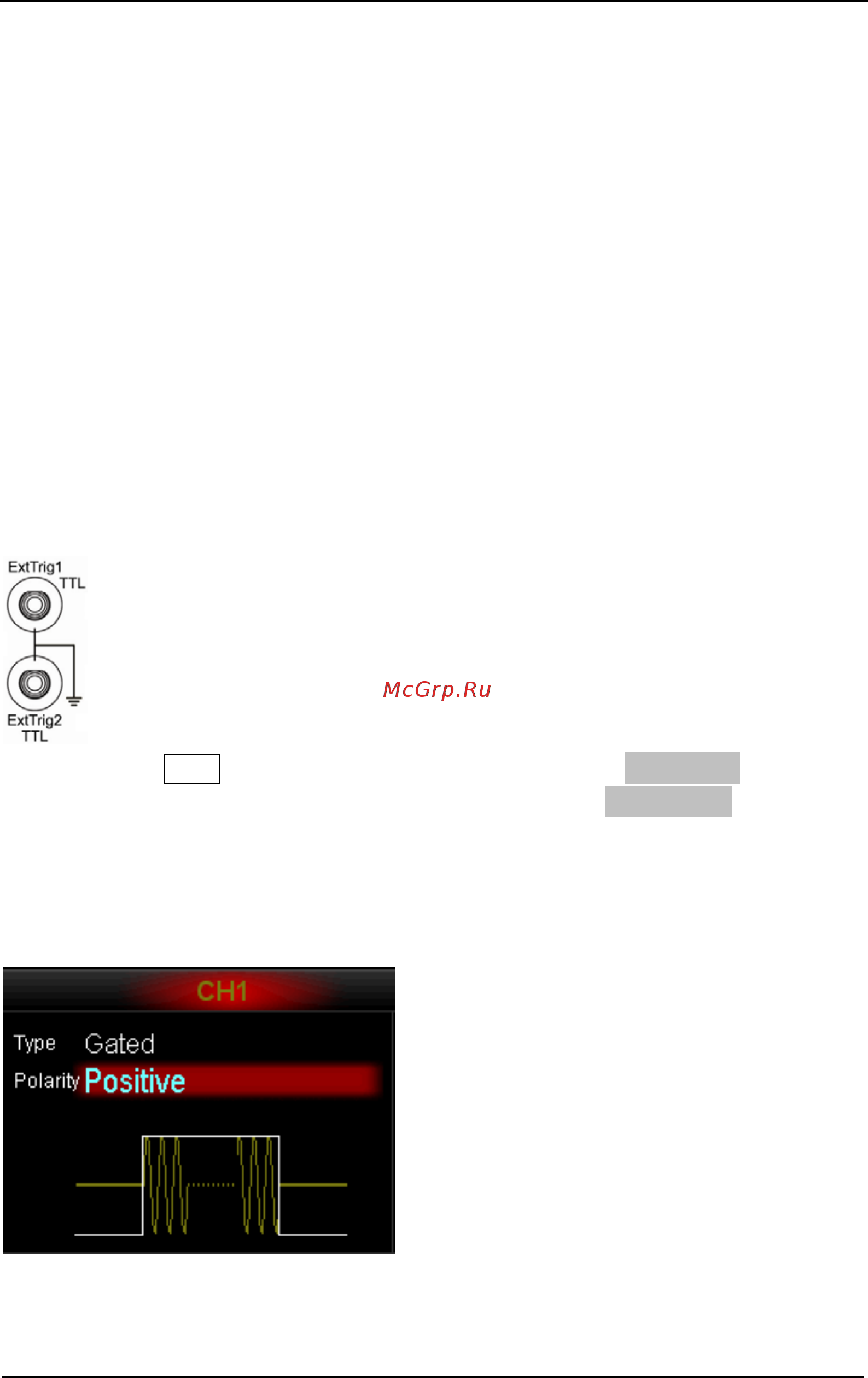

В режиме Стробируемый пакетный сигнал генератор контролирует выводимый

волновой сигнал в соответствии с внешним сигналом из коннектора [ExtTrig] на задней

панели (как показано на рисунке ниже). Функции форм волны, поддерживающие

режим Стробируемый пакетный сигнал: Синусоида, Меандр, Пила, Импульс, Шум и

Произвольные колебания (кроме сигнала Постоянное напряжение).

Когда стробируемый сигнал является «истинным», генератор выводит непрерывный

волновой сигнал; когда стробируемый сигнал является «ложным», генератор завершает

текущий период, а затем останавливается и поддерживает уровень напряжения,

соответствующий первоначальному сигналу. Для сигнала с формой волны «Шум»

вывод будет остановлен немедленно, как только стробируемый сигнал окажется

«ложным».

Когда функция Burst активирована, нажмите софт-клавишу Тип цикла для выбора

режима «Стробируемый». Затем нажмите софт-клавишу Полярность для выбора

«положительной» или «отрицательной» полярности. В режиме отображения График на

экране можно увидеть, что генератор выводит пакетный сигнал только в случае, если

полярность положительная.

Стробируемый пакетный сигнал может быть запущен только через внешний источник

сигнала запуска. Пользователем может быть задан параметр «Начальная фаза».
