Настройка источника синхросигнала

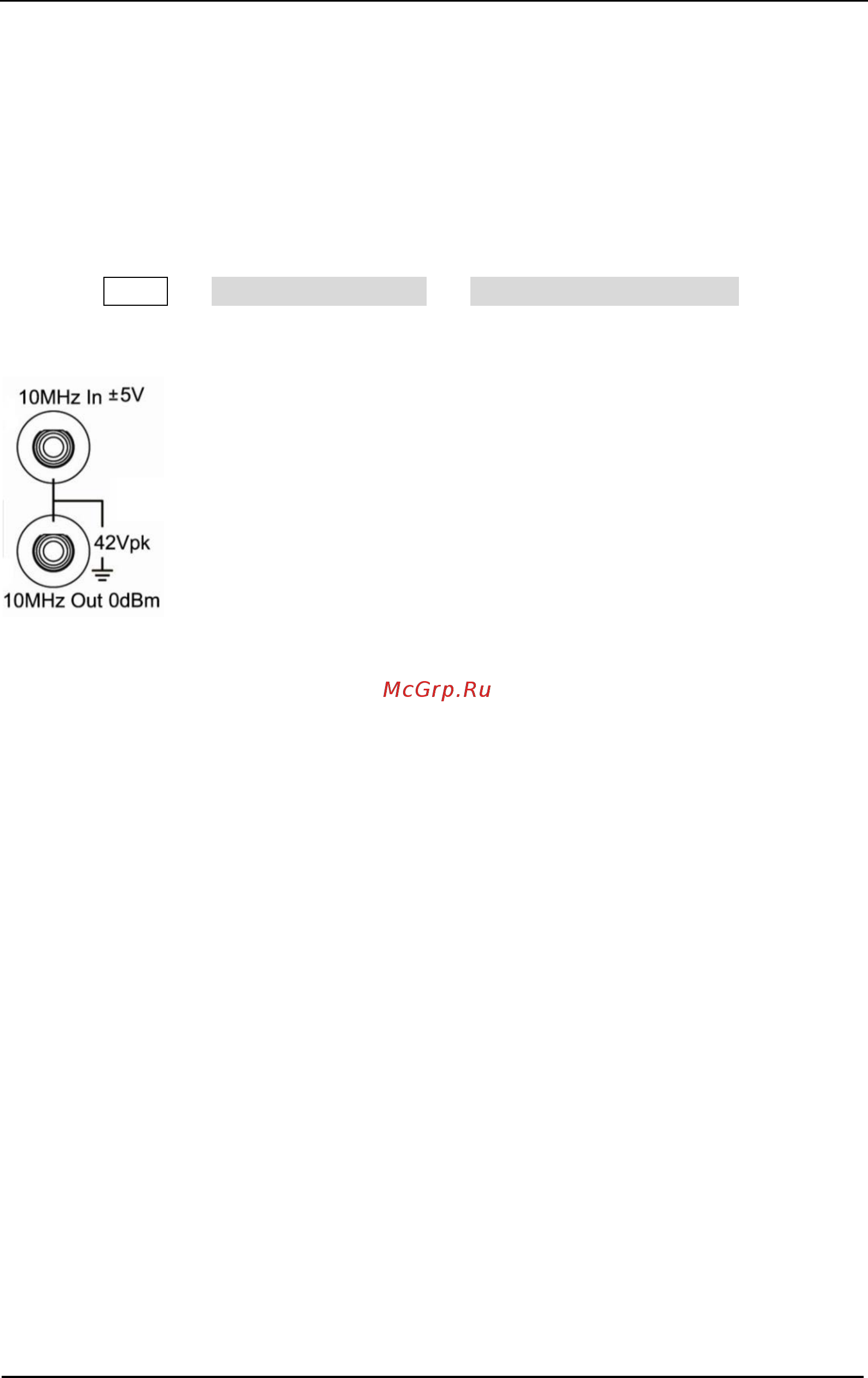

Внутри генератора встроен 10 МГц-вый источник синхросигнала. Также возможно

подключение внешнего источника синхросигнала через коннектор [10MHz In] на

задней панели. Кроме того, возможен вывод сигнала источника синхросигнала на

внешнее устройство через коннектор [10MHz Out].

Нажмите Utility  Настройки системы  Источник синхросигнала для выбора

«внешнего источника» или «внутреннего источника». По умолчанию установлено:

«Внутренний источник».

Настройка источника синхросигнала позволяет производить синхронизацию между

двумя или более устройствами. При произведении синхронизации двух устройств

функция «симметрирование фаз» не работает, так как она может использоваться только

для синхронизации фаз двух каналов внутри одного генератора. Различия в фазах двух

каналов на двух различных устройствах могут быть откорректированы через

изменение параметра «Начальная фаза» каждого канала после синхронизации.

Способы синхронизации двух и более устройств

 Синхронизация двух устройств:

Подключите коннектор [10MHz Out] Устройства А (с «внутренним» источником

синхросигнала) к коннектору [10MHz In] Устройства В (с «внешним» источником

синхросигнала). Установите одинаковые значения параметра Частота для обоих

устройств, чтобы начать синхронизацию.

 Синхронизация трех и более устройств (Способ 1):

Подключите коннектор [10MHz Out] Устройства А (с «внутренним» источником

синхросигнала) к коннектору [10MHz In] Устройства В (с «внешним» источником

синхросигнала), затем подключите коннектор [10MHz Out] Устройства В (с

«внешним» источником синхросигнала) к коннектору [10MHz In] Устройства С (с

«внешним» источником синхросигнала) и так далее. Затем установите одинаковые

значения параметра Частота для всех устройств, чтобы начать их синхронизацию.
