Rigol DG5072 [130/234] Задержка пакетного сигнала

RIGOL Глава 7. Вывод пакетного сигнала

Руководство пользователя DG5000

Задержка пакетного сигнала

Задержка пакетного сигнала – это время, прошедшее с того момента, как генератор

получил сигнал запуска до начала вывода пакетного сигнала N цикл (или Бесконечный).

Этот параметр используется только для режимов N цикл и Бесконечный.

Когда функция Burst активирована, нажмите Тип цикла«N цикл» или

«Бесконечный»Задержка, а затем задайте необходимое числовое значение с

помощью цифровой клавиатуры или ручки управления. Область допустимых значений:

от 0 с до 85 с. По умолчанию установлено: 0 с.

Источники сигнала запуска пакетного сигнала

Источник сигнала запуска пакетного сигнала может быть внутренний, внешний или

ручной. Устройство начнет генерировать выводимый пакетный сигнал после того, как

получит сигнал запуска, а затем будет ожидать следующего сигнала.

Когда функция Burst активирована, нажмите софт-клавишу Источник сигнала и

выберите «Внутренний», «Внешний» или «Ручной». По умолчанию установлено:

«Внутренний».

1. Внутренний источник сигнала запуска

Частота выводимого пакетного сигнала определяется параметром «Период

пакетного сигнала».

2. Внешний источник сигнала запуска

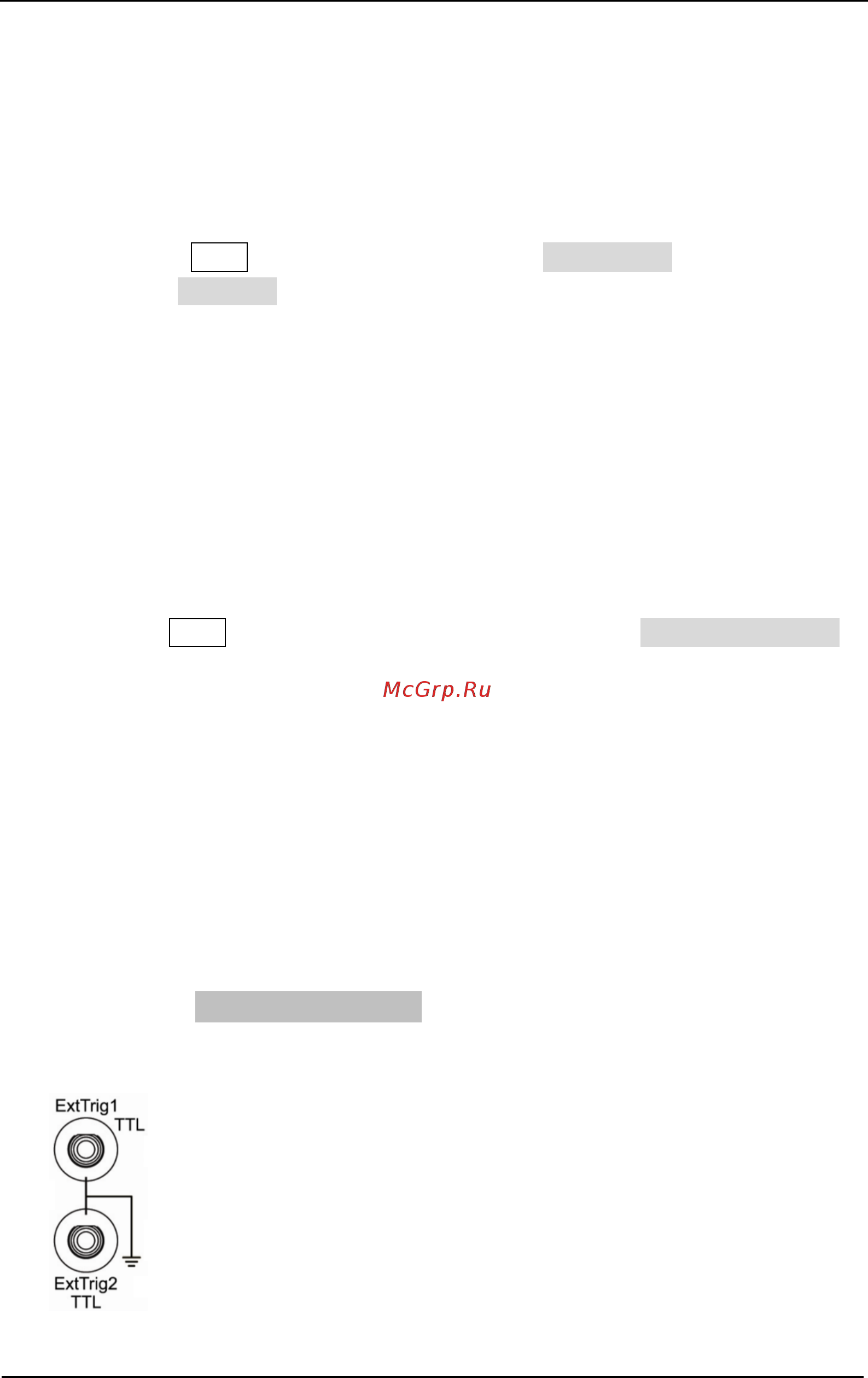

Генератор получает внешний сигнал запуска из коннектора [ExtTrig] на задней

панели (как показано на рисунке ниже). Генерирование пакетного сигнала

начнется после того, как коннектор получит TTL импульс с указанной

полярностью. Чтобы задать необходимую полярность TTL импульса, нажмите

софт-клавишу Ввод сигнала запуска и выберите «Передний фронт» или «Задний

фронт». По умолчанию установлено: «Передний фронт».
