RIGOL Глава 1. Вводная часть
Руководство пользователя DG5000
12
Задняя панель
В инструкции для описания задней панели сигнал-генератора, как пример,
используется панель двухканального устройства.

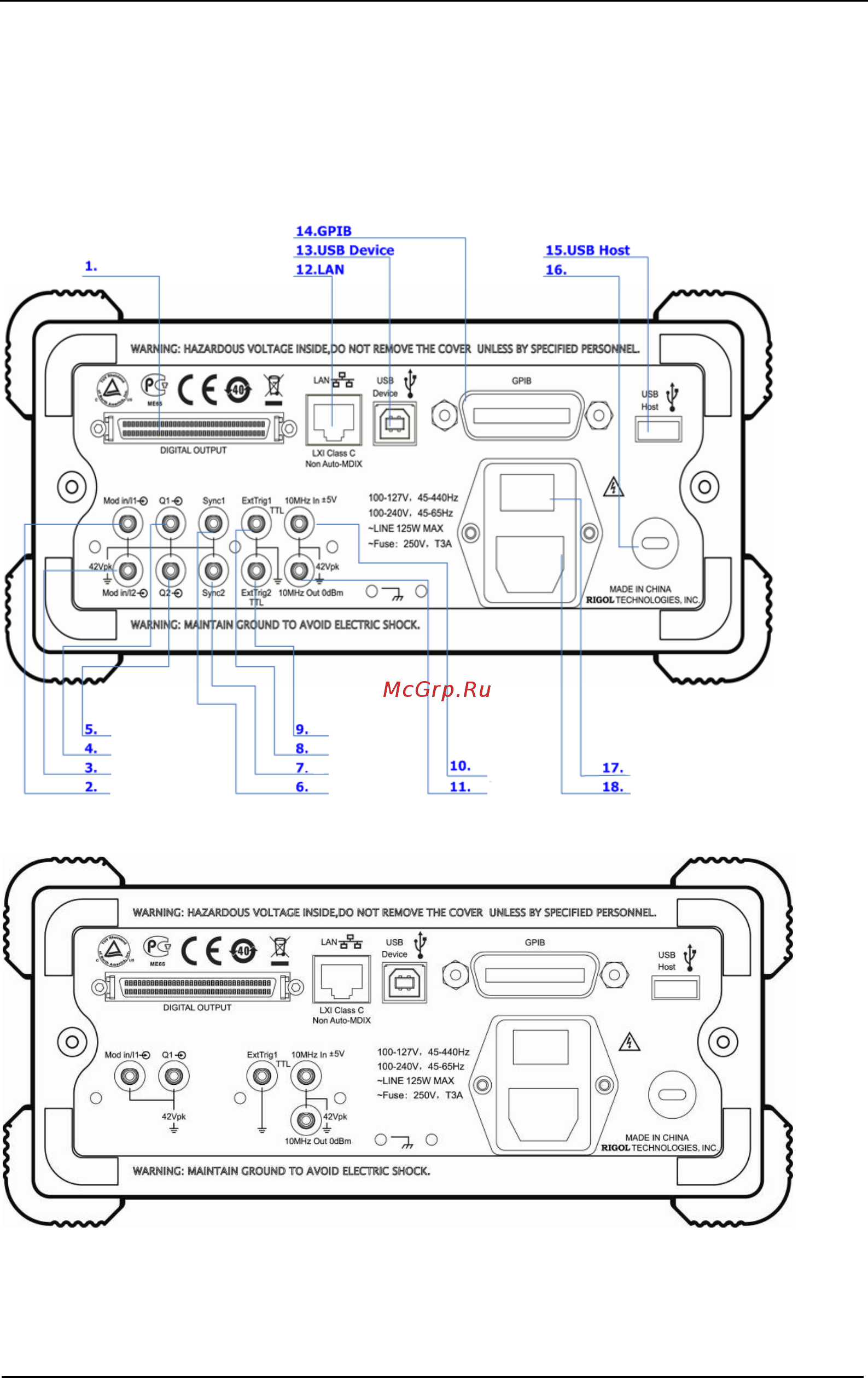

Рис. 1-3 Общий вид задней панели двухканального устройства
Рис. 1-4 Общий вид задней панели одноканального устройства
