Режим воспроизведения

Когда «Начальные точки» превысят значение 16 Mpts, генератор автоматически

перейдет в режим «Воспроизведение», при котором возможен вывод сигнала до 128

Mpts. В этом режиме пользователь может изменять частоту выборки fs через задание

коэффициента частотного разделения N. Функциональное отношение между fs и N

описаны ниже:

Когда N≤2,

1G Sa/s

f =

Когда N>2,

82)-(N

1G Sa/s

При этом, область значений N: от 0 до 268435456 (2

)

Как показано на рисунке ниже, нажмите софт-клавишу Режим, выберите

«Воспроизведение». В это время софт-клавиша Частота/Период поменяется на

клавишу Частота выборки, которая обозначает коэффициент частотного разделения N.

Задайте числовое значение с помощью цифровой клавиатуры или ручки управления.

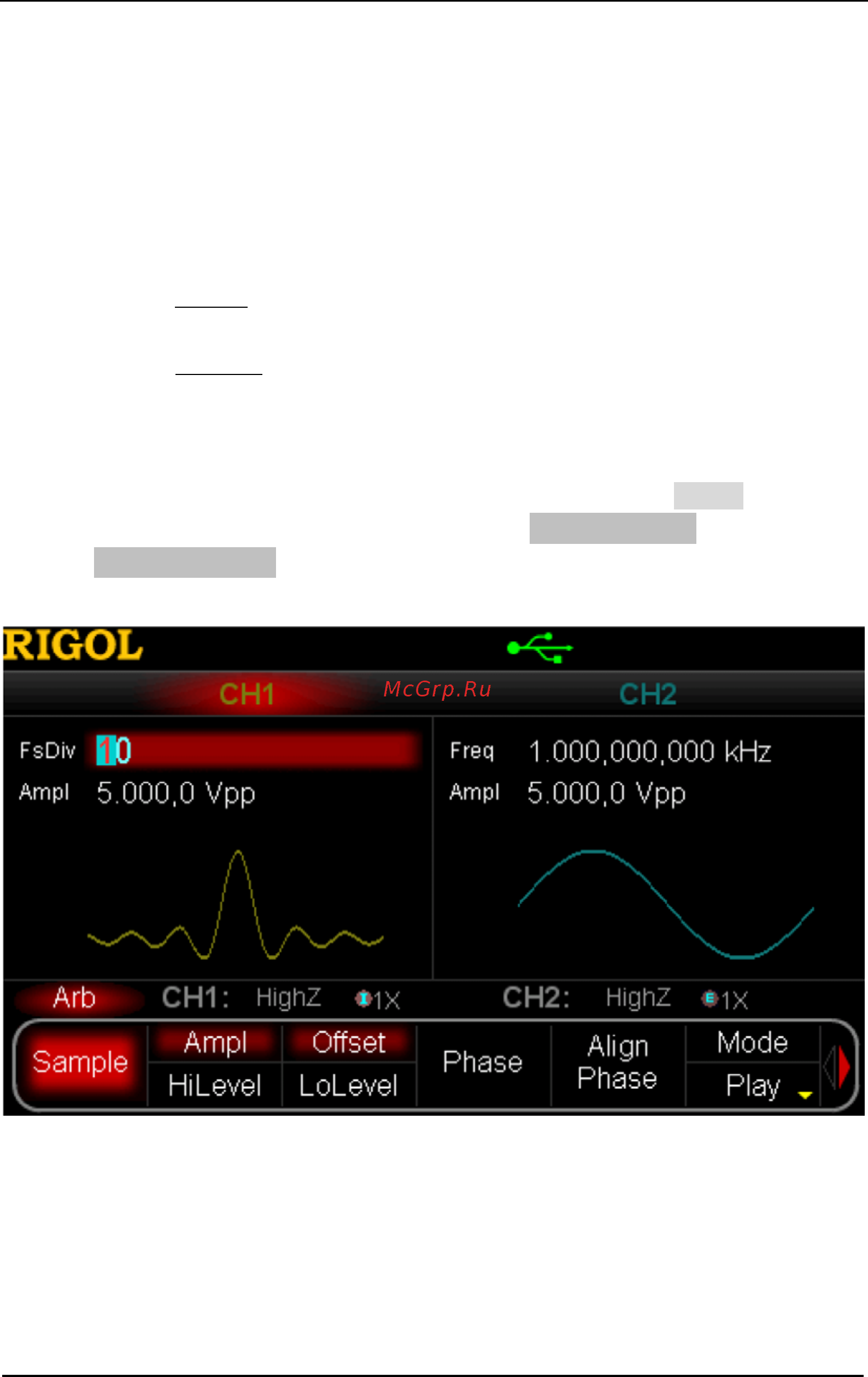

Рис. 3-2 Режим вывода произвольного сигнала «Воспроизведение»
