RIGOL Глава 11. Удаленное управление
Руководство пользователя DG5000
6
Управление через GPIB интерфейс
1. Соедините устройства
Подключите генератор к вашему ПК через GPIB кабель
2. Установите драйвер карты GPIB
Установите драйвер карты GPIB, которая была установлена на Ваш ПК.
3. Настройте GPIB адрес
Настройте параметры GPIB адреса для генератора в соответствии с описанием в
«Расширенные функции Настройка интерфейса удаленного управления».
4. Поиск источников устройства

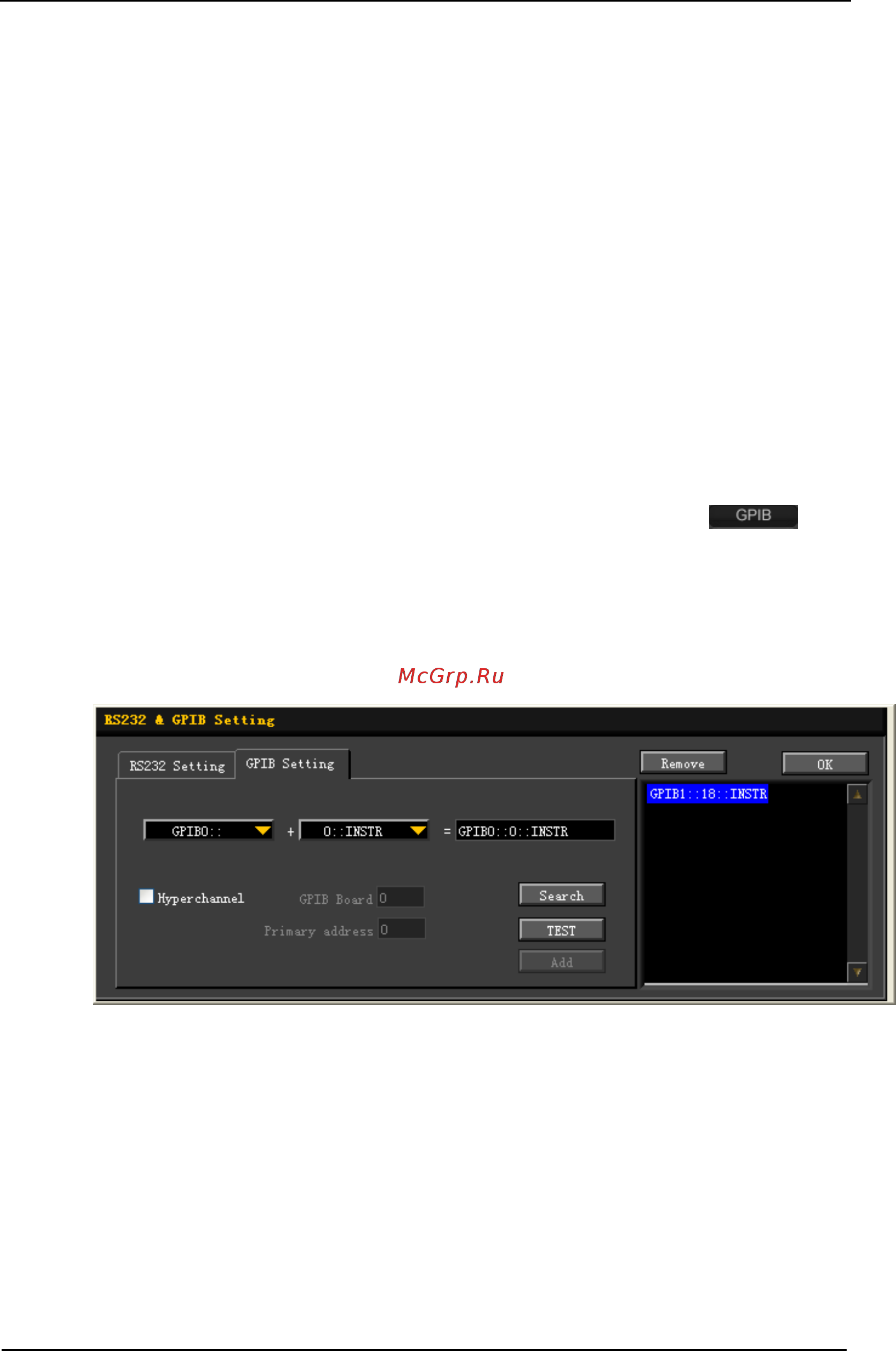

Откройте программное обеспечение Ultra Sigma и нажмите для
открытия панели, приведенной на рисунке ниже. Затем нажмите «Search» и ПО
начнет поиск источников генератора, которые были автоматически подсоединены
к ПК через интерфейс GPIB. Когда источник GPIB будет обнаружен, его имя будет
отображено в правой части панели.
Если источники не будут найдены в автоматическом режиме:
Выберите адрес карты GPIB на ПК в выпадающем меню «GPIB::» и
настройку GPIB адреса генератора в выпадающем меню «INSTR::».
Нажмите «Test» для проверки связи GPIB. В случае если связь нарушена,
следуйте указаниям сообщений-подсказок для разрешения проблемы.
5. Просмотр источников устройства
Нажмите «ОК» для возврата главное меню Ultra Sigma. Источники, которые были
