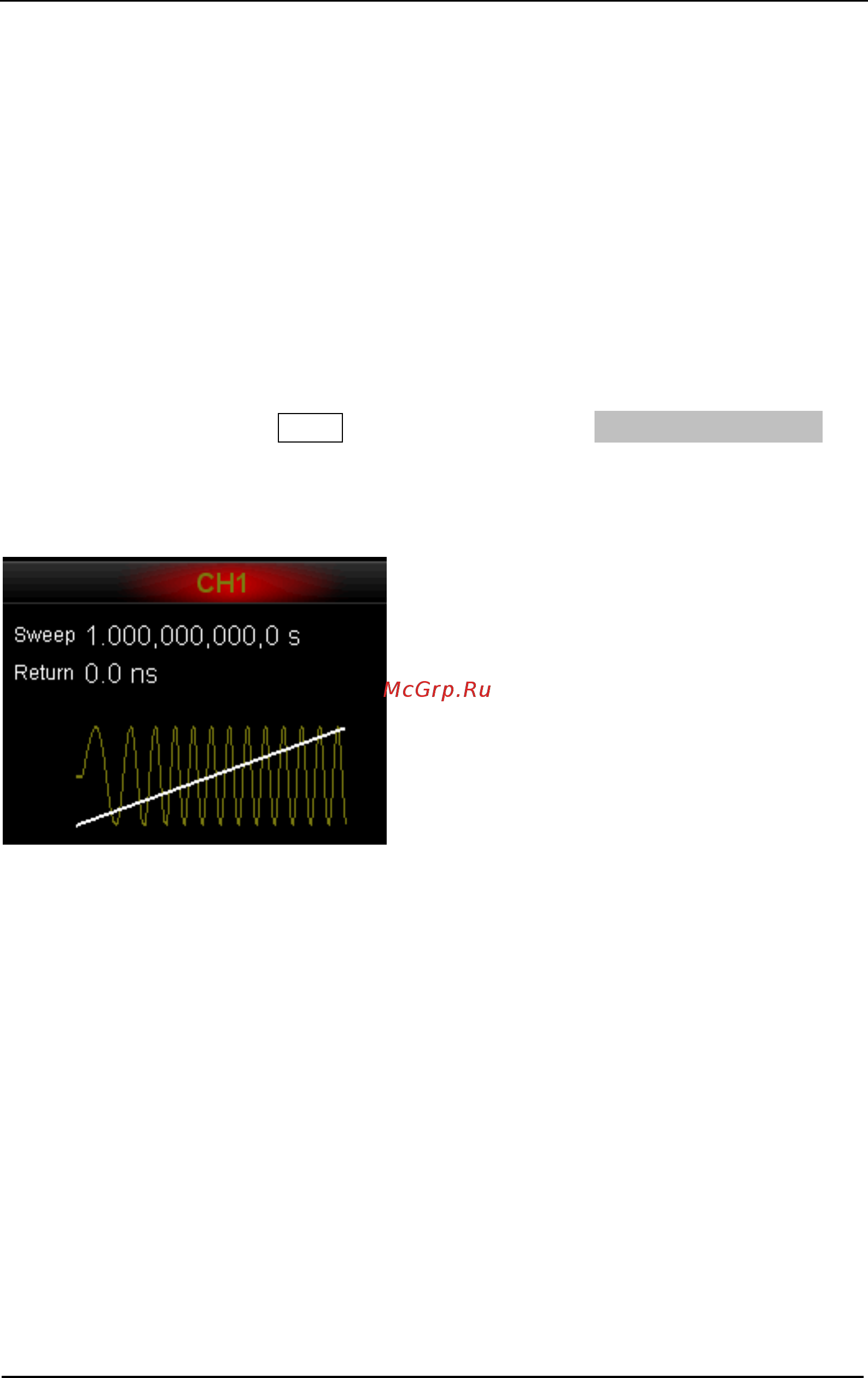

![Rigol DG5072 [118/234] Типы развертки](/views2/1473253/page118/bg76.png)
RIGOL Глава 6. Вывод развертки
Руководство пользователя DG5000
4
Типы развертки
Генератор DG5000 поддерживает три типа свипирования: Линейное, Логарифмическое
и Пошаговое. По умолчанию установлено: линейное свипирование.
Линейное свипирование
Выходная частота сигнала устройства изменяется линейно, как «несколько Гц в
секунду». Данное значение контролируется такими показателями, как «Начальная
частота», «Конечная частота» и «Время развертки».
После активации клавиши Sweep нажмите софт-клавишу Режим свипирования для
выбора «Линейного свипирования». В режиме отображения «График» на экране
появится линия, которая отражает изменения выходной частоты в линейном режиме
(см. рисунок ниже).
