RIGOL Глава 10. Расширенные функции
Руководство пользователя DG5000
2
Общее описание расширенных функций
Нажмите клавишу Utility на лицевой панели устройства для открытия меню
управления расширенными функциями, как показано на рисунке ниже. В меню
представлены текущие настройки вывода каналов, адрес GPIB, источник
синхросигнала, базовый источник и отклонение частот/фаз при связи каналов, язык
системы и значение подаваемого напряжения.

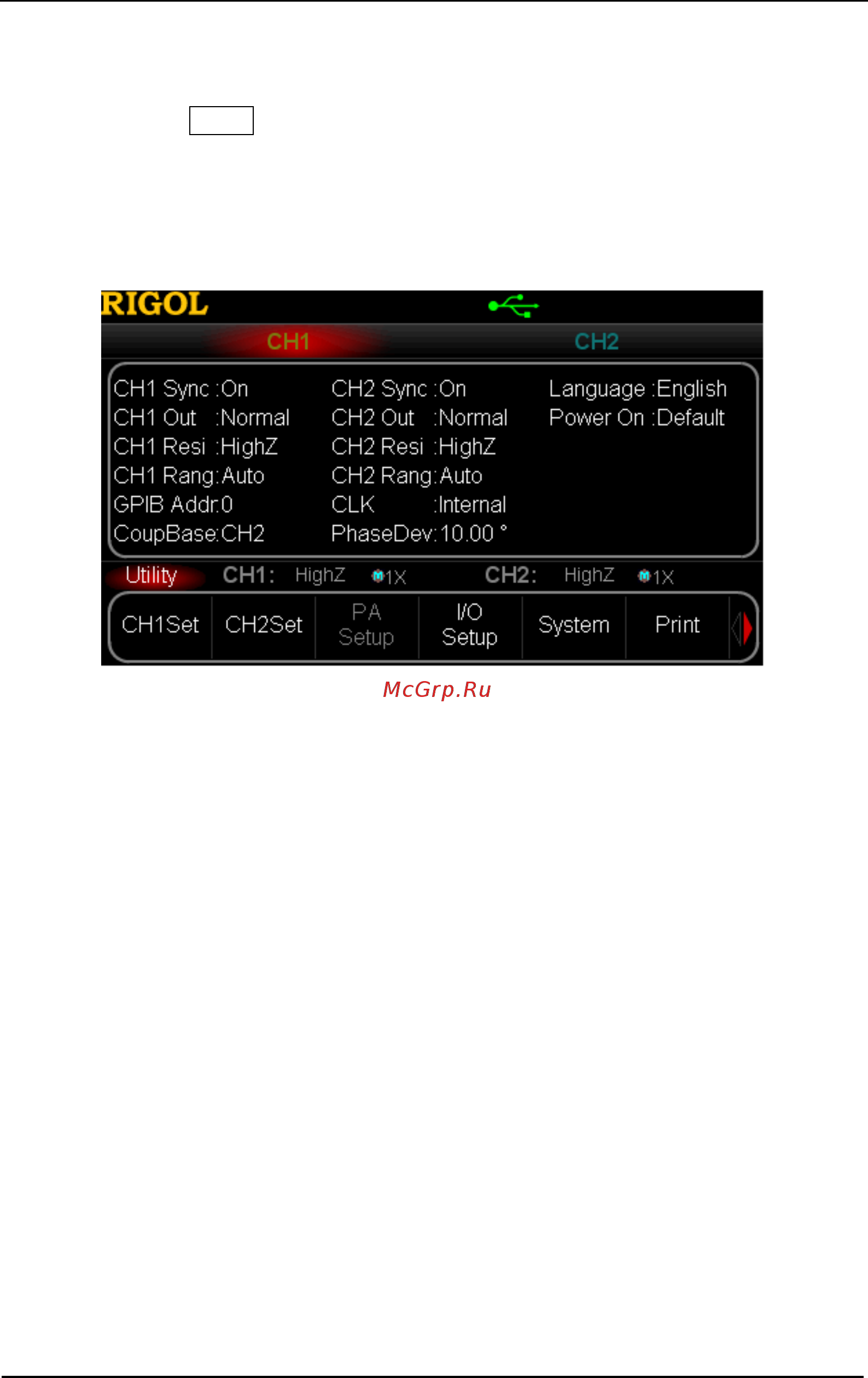

Рис. 10-1 Меню управления расширенными функциями
1. Настройка CH1: настройка параметров вывода CH1
2. Настройка CH2: настройка параметров вывода CH2
3. Настройка усилителя мощности (PA): настройка параметров усилителя
мощности. Функция доступна только в случае, если внешний усилитель мощности
установлен.
4. Настройка портов: Настройка параметров портов ввода-вывода
5. Настройка системы: Настройка параметров системы.
6. Настройка печати: сохранение информации, отображаемой на дисплее
(скриншота), на внешний носитель (флэш карту) или ее печать на
PictBridge-совместимом принтере.
7. Тест/Калибровка: осуществление тестирования или калибровки системы.
8. Связь каналов: осуществление связи каналов.
9. Копирование параметров канала: осуществление копирования параметров
канала.
10. Цифровой модуль: «включение» и «выключение» цифрового модуля. Функция
доступна только в том случае, если установлен цифровой модуль.
