RIGOL Глава 10. Расширенные функции
Руководство пользователя DG5000
18
Настройки дисплея
Пользователь может настроить яркость дисплея и цвет заднего фона для выбранного
параметра или меню генератора. Нажмите Utility Настройки системы
Настройки дисплея для перехода в соответствующее меню.

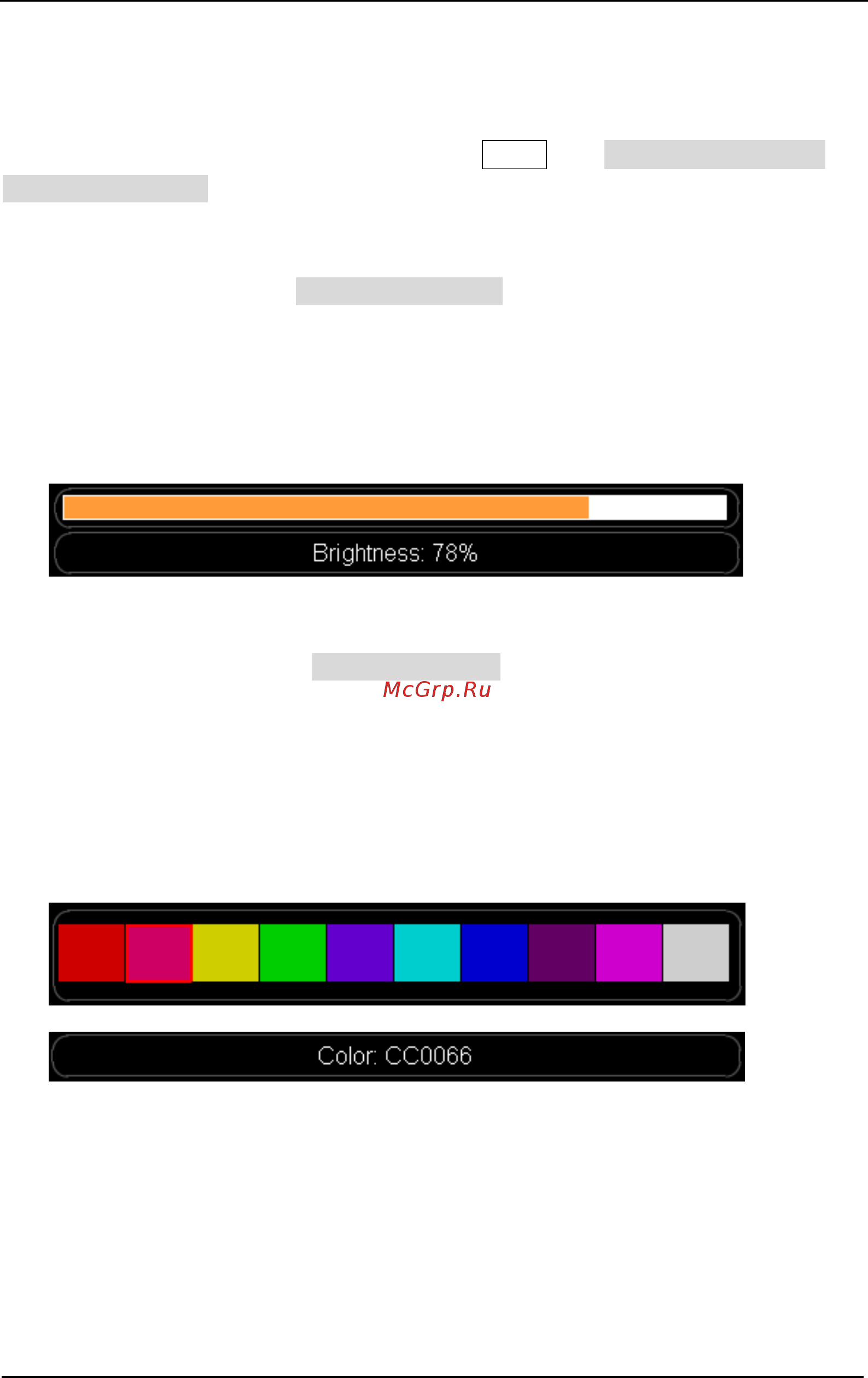

1. Настройка яркости
Нажмите софт-клавишу Настройка яркости и отрегулируйте яркость дисплея с
помощью ручки управления. Область допустимых значений параметра: от 5% до
100%. Длина индикатора яркости при изменении этого параметра будет меняться
соответствующим образом (см. рисунок ниже).
Данная настройка сохраняется в энергонезависимой памяти устройства и не будет
сброшена при «Восстановлении заводских настроек».
2. Настройка цвета
Нажмите софт-клавишу Настройка цвета и выберите необходимый из 10
доступных цветов. При выборе различных цветов (Рис. А), будет изменяться
шестнадцатеричный код (Рис. В), соответствующий данному цвету. Также
изменятся цвета выбранных параметров или меню, как показано на Рис. C и Рис.
D.
Данная настройка сохраняется в энергонезависимой памяти устройства и не будет
сброшена при «Восстановлении заводских настроек».
A)
B)
