Глава 1. Вводная часть RIGOL
Руководство пользователя DG5000
3
Регулировка рукоятки
Чтобы отрегулировать рукоятку, возьмите рукоятку с обеих сторон устройства и
потяните их по направлению наружу. Затем поверните рукоятку в желаемое положение.

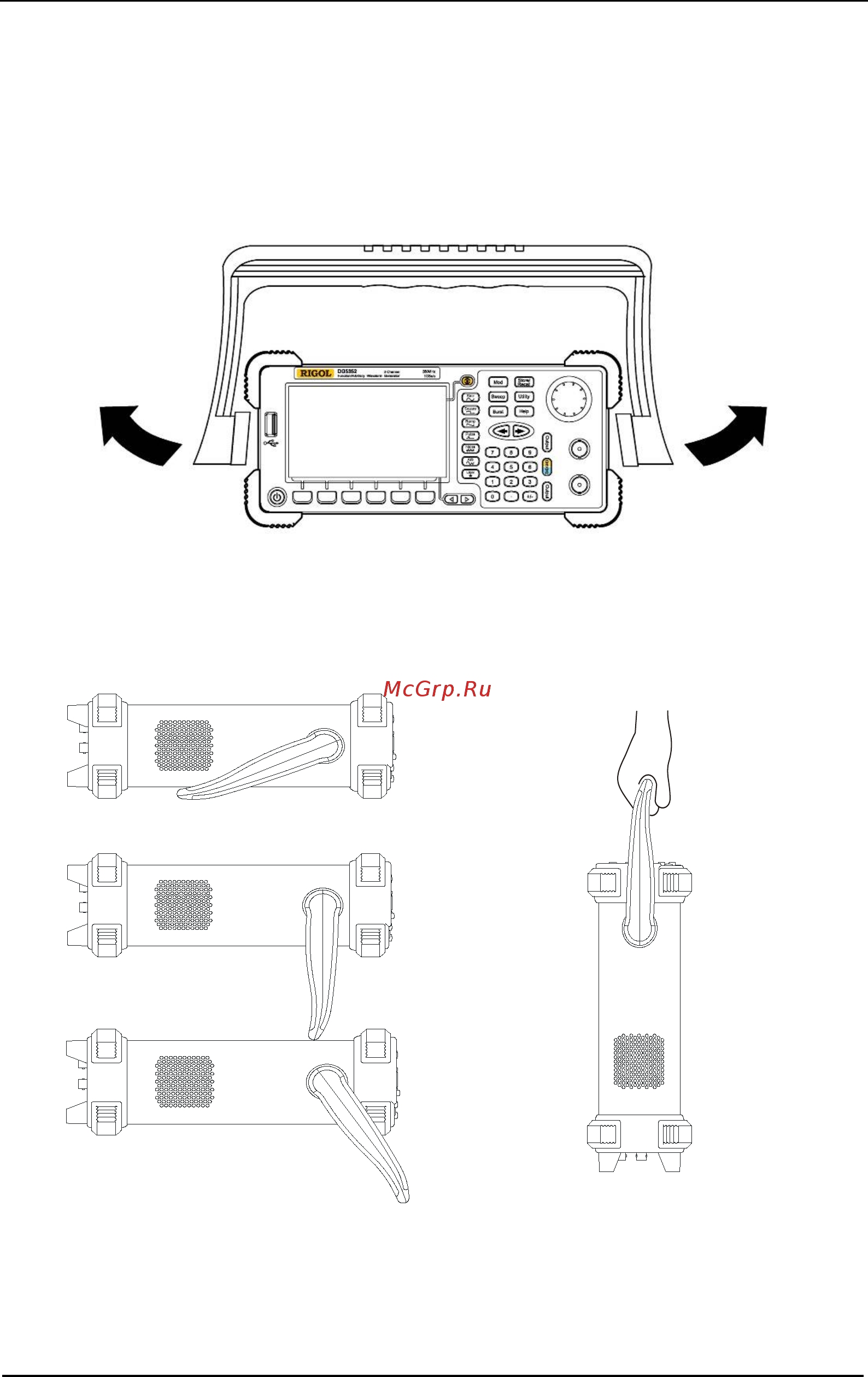

Способы регулировки приведены на рисунках ниже.
Регулировка рукоятки
Горизонтальное положение Переносное положение
