Fluke 1735 [17/78] Описание органов управления
![Fluke 1735 [17/78] Описание органов управления](/views2/1005030/page17/bg11.png)
7
Описание органов управления
На рисунке 2 показаны органы управления устройства Power
Logger.
CURRENT INPUT
CURSOR
SCOPE
OFF
HARMONICS
POWER
EVENTS
METER
V A Hz
ENTER
MAX 30V
POWER LOGGER
1735
SAVE
SCREEN
ESC
MENU
VOLTAGE INPUT
HOLD
RUN
RECORD
MEASURE
600V CAT
Остановка и возобновление измерения
Вызовите меню (в любое
время) или вернитесь на более
высокий уровень меню, не
сохраняя изменения
Поворотный
переключатель
для включения
и выбора других
функций измерения
Сохраните снимок экрана, чтобы
подтвердить внесение изменений в меню
Ниже описаны кнопка управления курсором, а также
основная функция и операция. См. информацию в
функциональном описании.
Переключение между функциями измерения и записи
Активация соответствующей функции курсора
Активация – регулировка фоновой подсветки
fgk005.eps

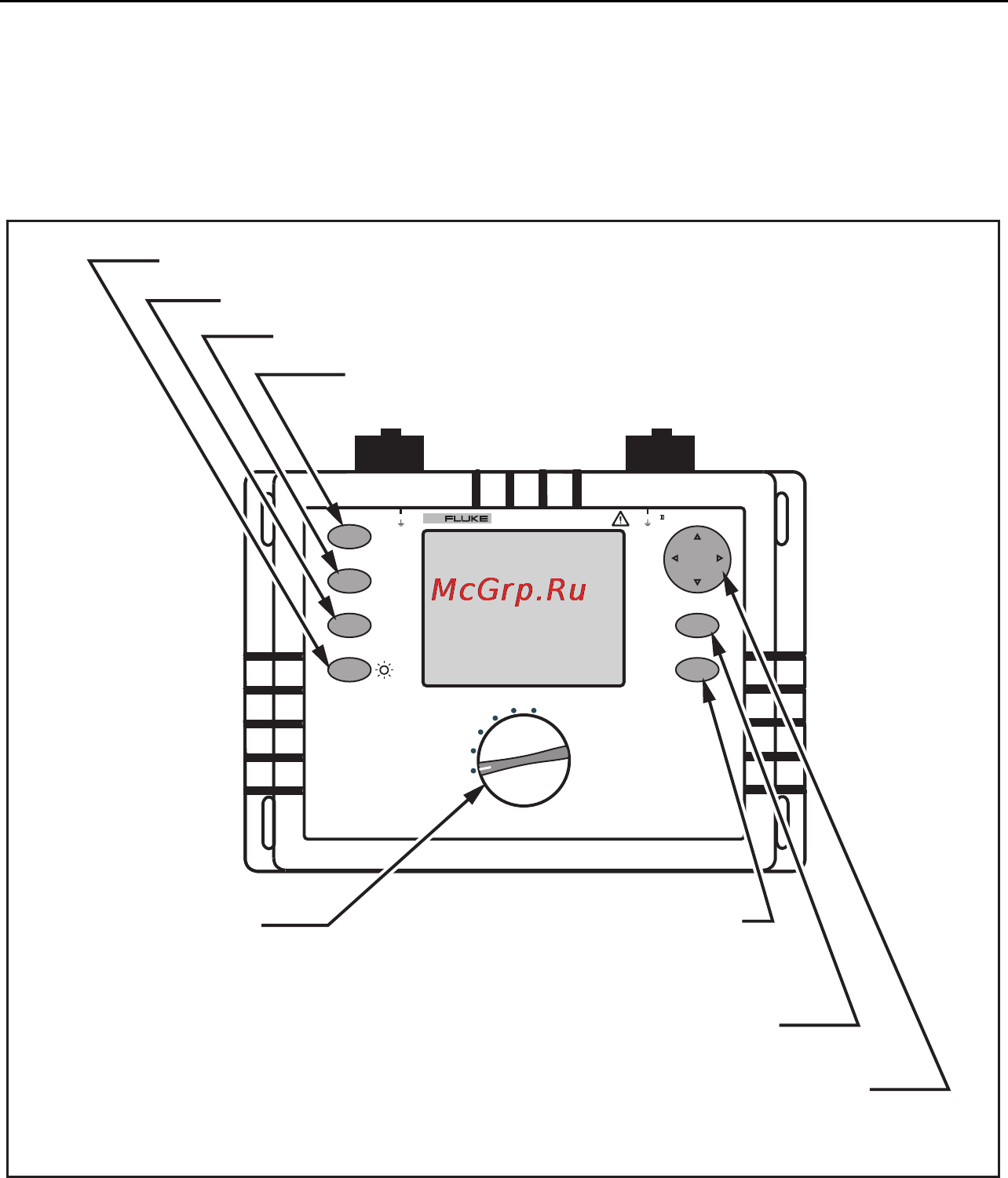

Рисунок 2. Органы управления
Примечание
Символы, встречающиеся в этой инструкции по
эксплуатации (
21
и
4 5
), соотносятся с
соответствующими направлениями кнопок управления
курсором.
