1735
Руководство пользователя
36
События (Events)
Выберите Events (События) с помощью поворотного
переключателя.
В этом режиме измерений записывается напряжение каждой фазы
(L
1
, L
2
, L
3
) в случае скачков напряжения и перебоев в
электроснабжении (функция записывающего устройства).
Эта функция работает только с функцией записывающего
устройства.
Перед началом измерений выберите необходимое пороговое
значение, нажав кнопку
Menu/Esc
(Меню/Выход) (под разделом
регуляции записи). После начала измерений на экране появляется
следующее сообщение.
. . . ожидание событий

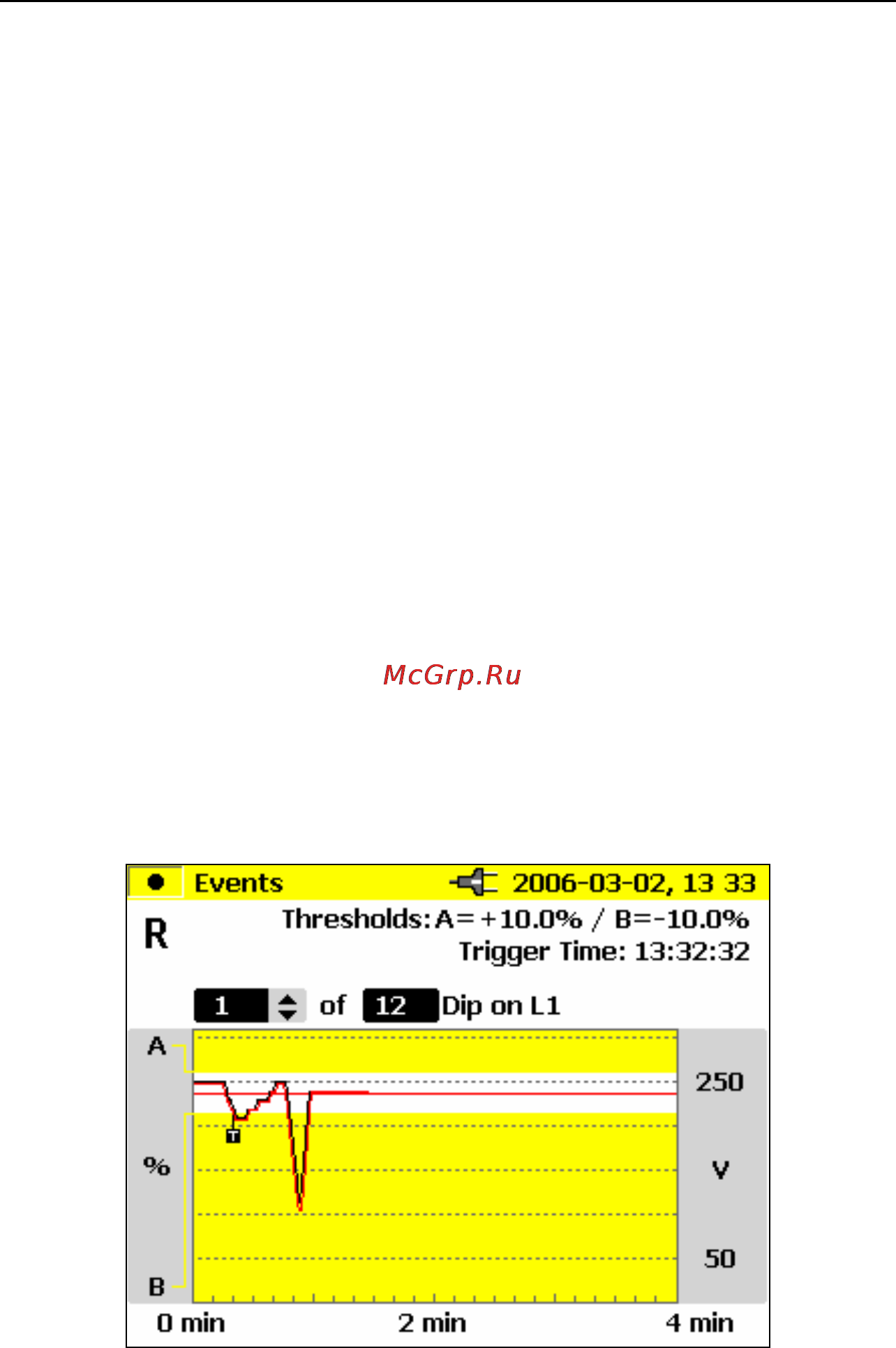

Теперь Устройство·находится в режиме триггера. Если на одной из
фаз произойдет событие, автоматически включается запись в
течение 4 минут. Минимальное (MIN) и максимальное
(MAX)среднеквадратичные значения за полупериод показаны как
волны. Созданные этим методом снимки экрана сохраняются как
отдельные изображения для дальнейшего просмотра. Кроме того,
эти данные можно просмотреть с помощью программы
Power Log
.
Всего можно записать 999 событий. На ЖК-дисплее отражается
фаза и количество записей.
21 Переход от события к событию (если их несколько).
