21 Выберите фазу
Выберите один из режимов
представления:

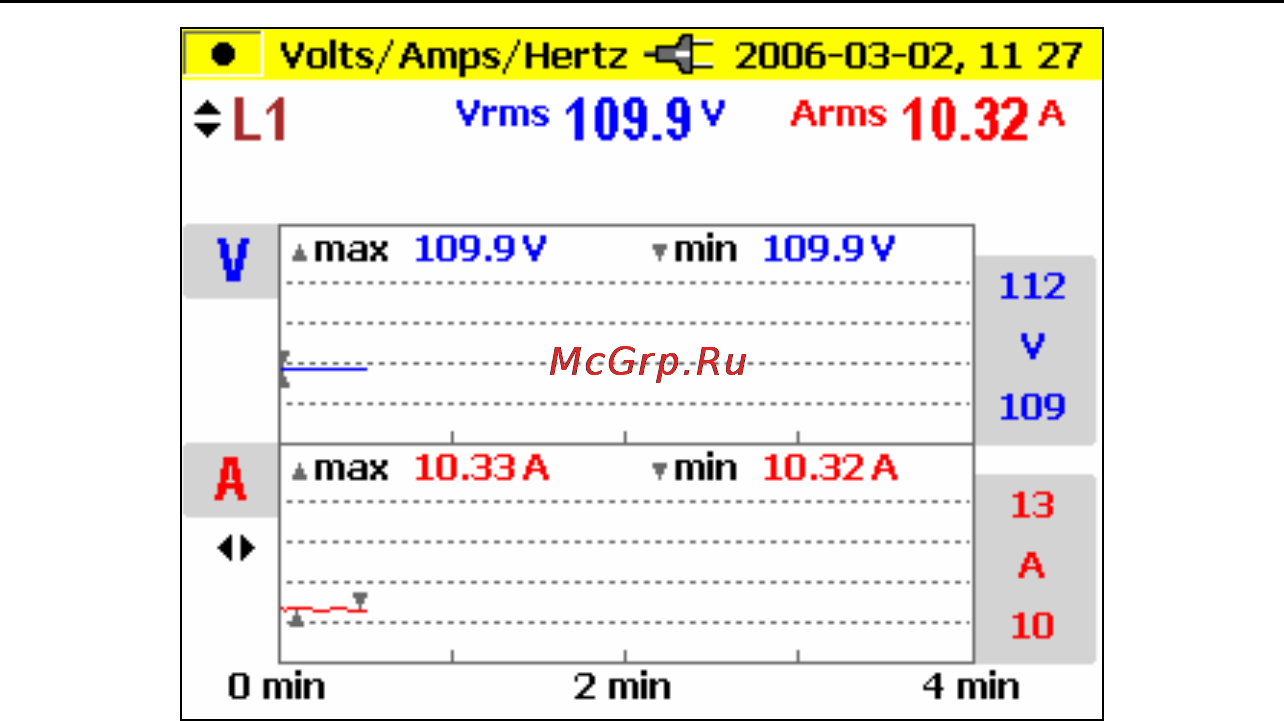

– V и I (см. рис.);
– V и F;
4 5
– V и In.
Анализ измеренных значений функции записывающего устройства:
Использование кнопки
Сursor
(Курсор). При вызове курсоров
можно проверить графики и показать связанные с ними значения.
С помощью кнопок 21 можно снова выбрать отдельные фазы.
Примечание
Функции курсора доступны только в режиме "Hold"
(Приостановка).
Эти значения можно записать в память инструмента, а также
загрузить на компьютер и оценить с помощью пакета программ
Fluke Power Log
.
Мощность
Выберите на поворотном переключателе Power (Мощность).
В этом режиме измерения можно узнать следующие значения для
каждой фазы (A, B, C):
