1735
Руководство пользователя
14

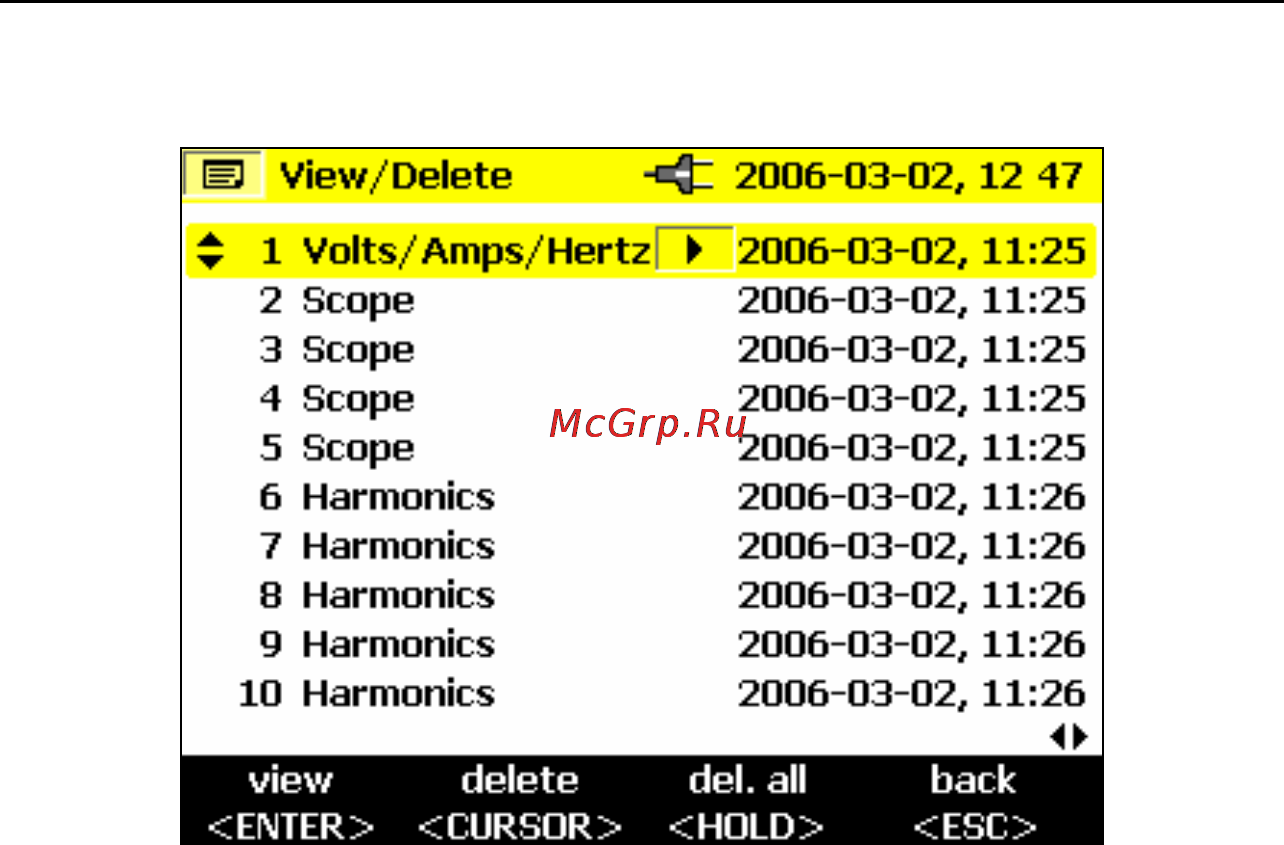

Воспользуйтесь кнопками 4 5 для смены страницы.
Просмотр автоматически созданных снимков экрана
(View Auto Screenshots)
С помощью этого элемента меню можно просмотреть снимки
экрана сеанса записи, которые были автоматически сохранены в
режиме сохранения. Доступны 6 снимков экрана (с 01 по 06).
