1735
Руководство пользователя
16
Установка инструмента (Instrument Setup)
В данном пункте меню можно внести корректировки в подменю
для:
• датчиков тока,
• трансформаторов напряжения,
• идентификации фазы,
• подсветки,
• версии и калибровки.
По отдельности эти изменения описаны в следующих разделах.

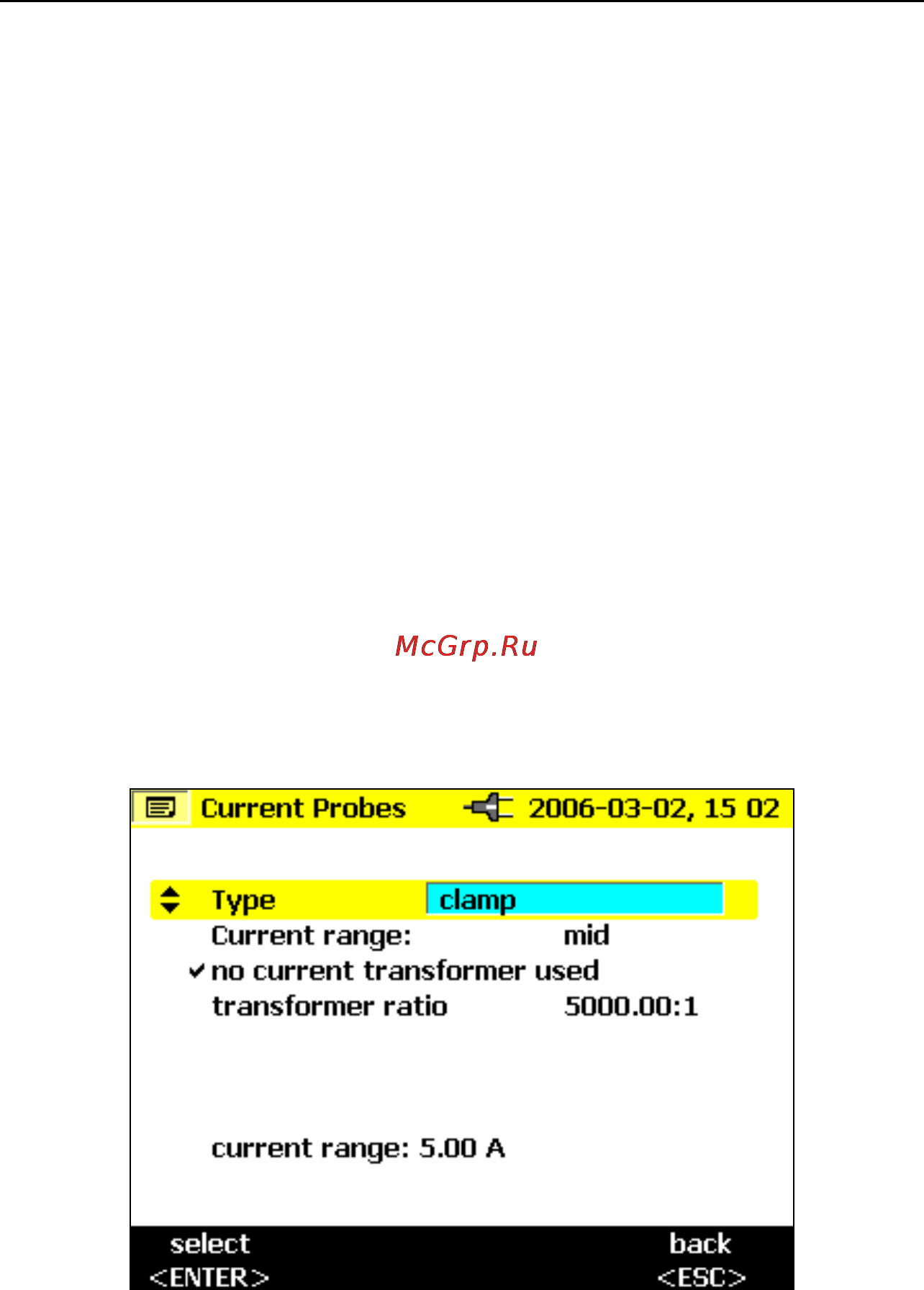

Датчики тока (Current Probes)
Когда гибкий набор выводов или датчик тока подключен к
инструменту, они распознается автоматически, но только при
включении питания. Выберите текущий диапазон измерения,
нажав кнопку B. Если измеряются характеристики вторичного
трансформатора тока, можно показать значения тока относительно
первичного трансформатора, введя коэффициент трансформации в
настройках датчика тока.
Воспользуйтесь кнопками 21 для выбора
коэффициента
трансформации
Этот коэффициент задается с помощью кнопок 4 5
