17

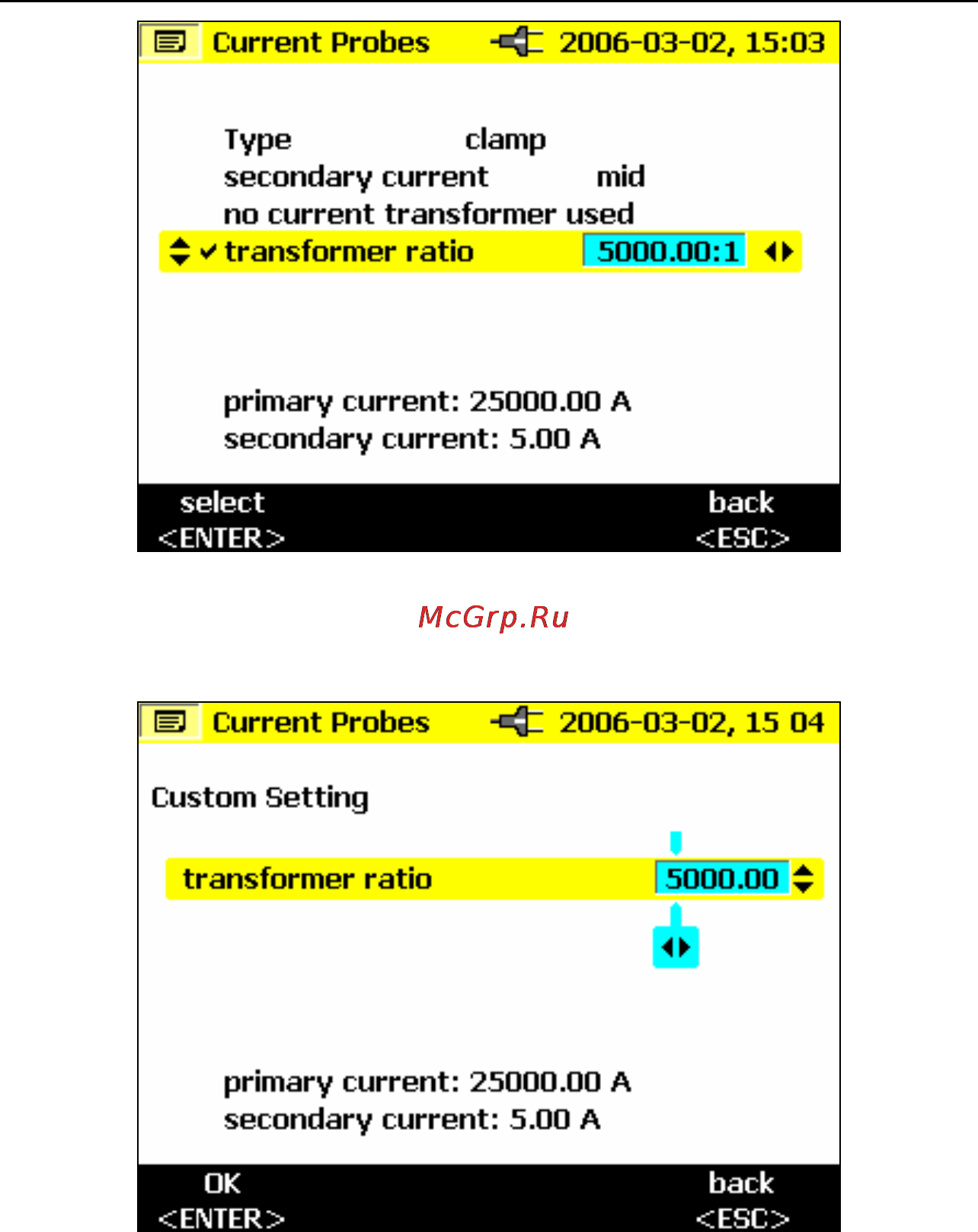

Цифра выбирается с помощью кнопок 4 5, а значение
корректируется с помощью кнопок 21
Влияние коэффициента указано в нижней части экрана. При этом
первичный промежуточный трансформатор отображается над
вторичным током (со входа датчика).
Нажмите
ENTER
(Ввод) для подтверждения изменений.
