Регистрация
В режиме регистрации для каждой фазы записываются следующие
значения (A, B и C):
• напряжение (V),
• сила тока (I) и
• частота (F).
Эти значения можно записать в память инструмента, а также
загрузить и проанализировать с помощью пакета программ
Fluke
Power Log
Измерение

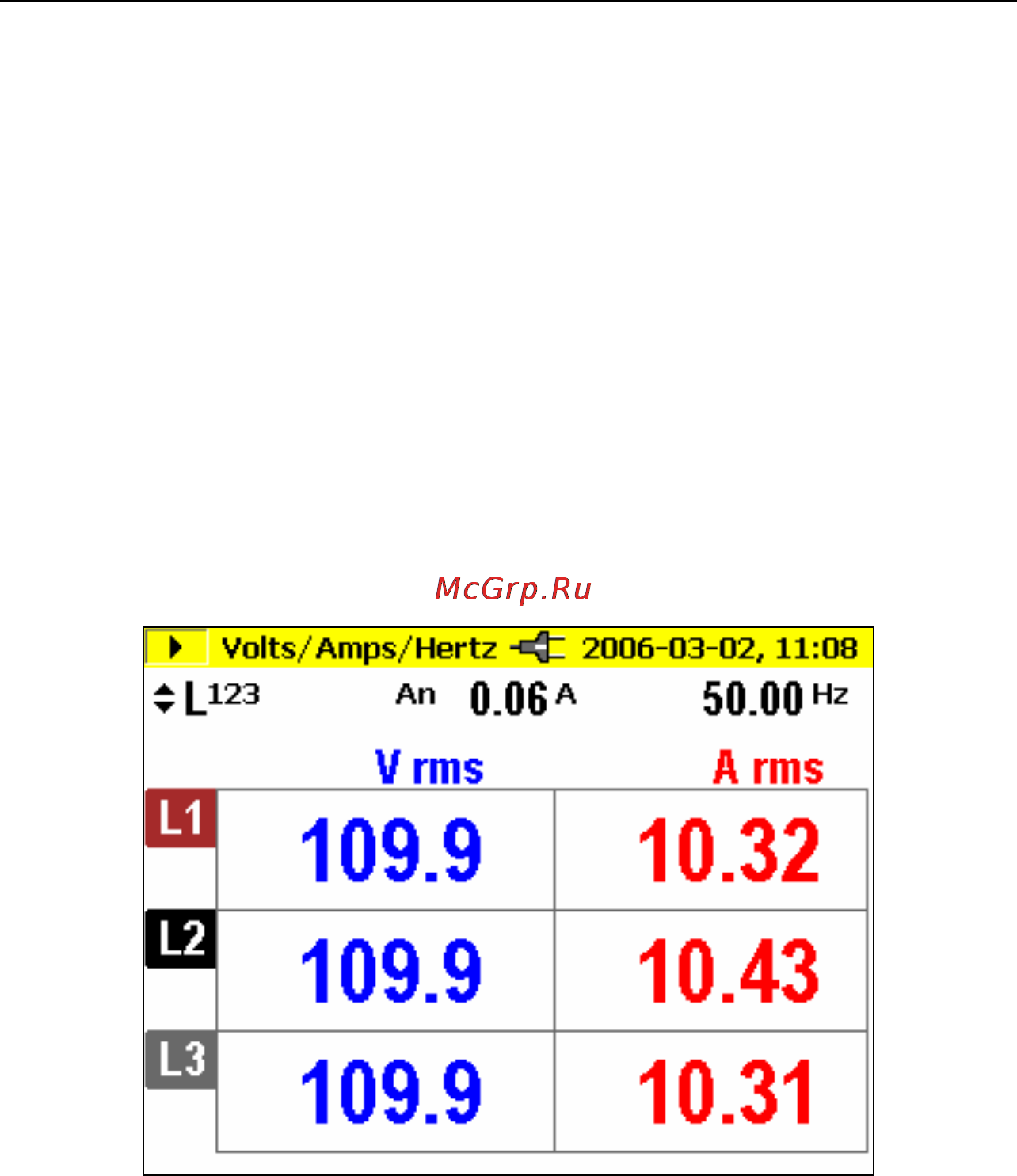

Выбрав этот режим измерения, вы увидите следующий экран:
21 Данный переключатель позволяет
выбрать следующие значения:
– минимальное значение,
– максимальное значение и 4 5
– частоту или силу тока нейтрали.
Нажатие кнопки
Hold/Run
(Приостановка/Запуск) приводит к
"фиксации" значений с приостановкой или возобновлением
измерений.
